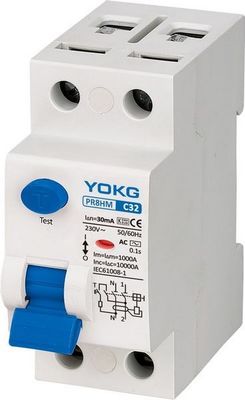

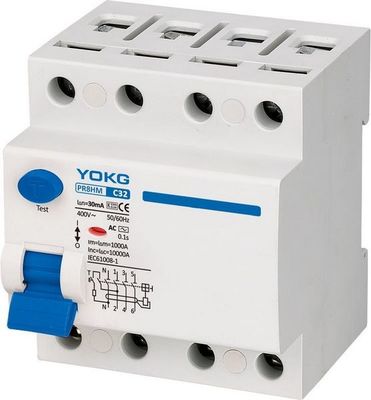

Durchsickern-Kurzschluss des Haushalts-2P des Leistungsschalter-RCBO 10kA über Lasts-Schutz
Funktion:
♦ steuern elektrische Stromkreise
♦ schützen Leute gegen indirekte Kontakte und zusätzlichen Schutz gegen direkte Kontakte
♦ schützen Installationen gegen die Feuergefahr wegen der Isolationsfehler
♦ residuell gegenwärtige Leistungsschalter werden in der Unterkunft, im tertiären Sektor und in der Industrie verwendet
♦ stützen 35mm Lärm-Schieneninstallation
Auswahl:
♦ nachweisbare Wellenform
♦ Wechselstrom-Art
RCCB, das die Schaltung für residuell sinusförmigen Wechselstrom sichergestellt wird, ob plötzlich angewandt oder langsam steigend, Symbol
♦ eine Art
RCCB, für das die Schaltung für residuell sinusförmigen Wechselstrom und pulsierende Restgleichstrom sicherstellte, ob plötzlich angewandt oder das Steigen, Symbol verlangsamend
Schaltungsempfindlichkeit:
♦ 30 MA--zusätzlicher Schutz gegen direkten Kontakt
♦ 100mA--koordiniert mit dem Erdsystem entsprechend der Formel In<50/R, um Schutz gegen indirekte Kontakte zu bieten
♦ 300mA, Schutz gegen indirekte Kontakte, auch wir Feuergefahr
Unterbrechungszeit:
♦ blitzschnell
Es stellt die blitzschnelle Schaltung sicher (ohne Zeitverzögerung)
♦ schließen Verspätung kurz
Es stellt jede mögliche Schaltung von mindestens 10ms sicher
♦ selektiv
Es stellt Gesamtunterscheidung mit einem nicht selectiven RCD sicher, das stromabwärts gesetzt wird
Schaltschema:
Das Diagramm der Verteilungslinie:
Spezifikationen:
| Polen | 2P, 4P |
| Elektrische Spezifikation | |
| Nennstrom (a) herein | 16-100A |
| Bewertete Arbeitsspannung (V) Ue | 2P: 230, 4P: 400 |
| Bewertete Isolierspannung (V) Ui | 500 |
| Antriebwiderstandsspannung (KV) Uimp | 6 |
| Bewertetes Kurzschlussausschaltvermögen (Ka) Inc/In△ | 6 |
| Bewerteter Reststrom (MA) herein△ | 10,30,100,300 |
| Bewertete Restherstellung und Ausschaltvermögen (a) Im△ | 1000 |
| residuell gegenwärtige Arbeitsart | WECHSELSTROM, AC+S, A |
| residuell gegenwärtige Schutzart | Elektronisch |
| Dielektrische Prüfspannung (KV) | 2,5 |
| Nutzungsdauer mechanischer Richtwert | 4000 |
| (OC) elektrischer Richtwert | 2000 |
| Steuerung und Anzeichen | |
| Weichenfreigabe (SHT) | KEINE |
| Unterspannungsauslöser (UVT) | KEINE |
| Hilfskontakt (ZUSATZ) | KEINE |
| KontaktStellungsanzeiger | KEINE |
| Fehleranzeige | NICHTERFÜLLUNG |
| Verbindung und Installation | |
| Umgebende Temperatur (mit Tagesdurchschnitt ≤35℃) | -5℃ | +40℃ |
| Schutzgrad alle Seiten | IP40 |
| Verbindungsanschluß | IP20 |
| Draht (m㎡) | 35 |
| Hauptleitungsträger (m㎡) | 35 |
| Montage | Kabel/Hauptleitungsträger |
| Beziehen Sie Temperatur für die Einstellung des Thermoelements | 30 |
| Verschmutzungsgrad | 2 |
| Lagertemperatur (℃) | -25℃ | +70℃ |
| Verbindung | Spitze |
| Maße (Millimeter) a (2P/4P) | 36/72 |
| b (2P/4P) | 84/84 |
| c (2P/4P) | 79.5/79.5 |
Paket und Lieferung:
Zertifikate:
FAQ:
1. Könnte ich Preise Ihrer Produkte haben?
Gut willkommen. Glauben Sie bitte frei, um uns jede mögliche Untersuchung zu schicken. Sie erhalten unsere Antwort in 24 Stunden.
2. Können wir unseren Logo-/Website-/Firmennamen auf Produkten drucken?
Ja sind Soem und ODM verfügbar.
3. Was ist die Vorbereitungs- und Anlaufzeit für regelmäßigen Auftrag?
7-15 Tage für Auftragsquantität weniger als 2000pcs. Für mehr Quantität können wir über sie verhandeln.
4. Kontrollieren Sie die Endprodukte?
Unsere Produktselbstkontrolle 100% und Prüfung bevor dem Verpacken.
5. Wie über Zahlungsbedingungen?
30% Ablagerung, die Restzahlungsbilanz gegen B-/Lkopie.
