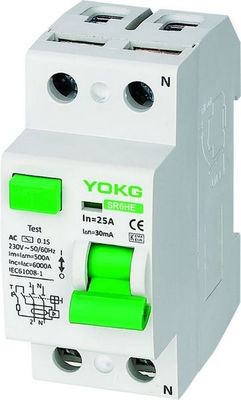

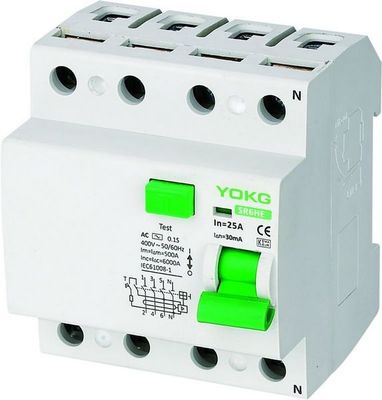

Elektronischer Haushalts-Schutz 2P, 4P des Durchsickern-Leistungsschalter-SR6HE 63A
Funktion:
♦ steuern elektrische Stromkreise
♦ schützen Leute gegen indirekte Kontakte und zusätzlichen Schutz gegen direkte Kontakte
♦ schützen Installationen gegen die Feuergefahr wegen der Isolationsfehler
♦ residuell gegenwärtige Leistungsschalter werden in der Unterkunft, im tertiären Sektor und in der Industrie verwendet
♦ stützen 35mm Lärm-Schieneninstallation
Auswahl:
♦ nachweisbare Wellenform
♦ Wechselstrom-Art
♦ eine Art
RCCB, für das die Schaltung für residuell sinusförmigen Wechselstrom und pulsierende Restgleichstrom sicherstellte, ob plötzlich angewandt oder das Steigen, Symbol verlangsamend
Spezifikationen:
Polen | 2P, 4P |
Elektrische Spezifikation | |
Nennstrom (a) herein | 16-63A |
Bewertete Arbeitsspannung (V) Ue | 2P: 230, 4P: 400 |
Bewertete Isolierspannung (V) Ui | 500 |
Antriebwiderstandsspannung (KV) Uimp | 6 |
Bewertetes Kurzschlussausschaltvermögen (Ka) Inc/In△ | 6 |
Bewerteter Reststrom (MA) herein△ | 10,30,100,300 |
Bewertete Restherstellung und Ausschaltvermögen (a) Im△ | 1000 |
residuell gegenwärtige Arbeitsart | WECHSELSTROM, AC+S, A |
residuell gegenwärtige Schutzart | Elektronisch |
Dielektrische Prüfspannung (KV) | 2,5 |
Nutzungsdauer mechanischer Richtwert | 4000 |
(OC) elektrischer Richtwert | 2000 |
Steuerung und Anzeichen | |
Weichenfreigabe (SHT) | KEINE |
Unterspannungsauslöser (UVT) | KEINE |
Hilfskontakt (ZUSATZ) | KEINE |
KontaktStellungsanzeiger | KEINE |
Fehleranzeige | NICHTERFÜLLUNG |
Verbindung und Installation | |
Umgebende Temperatur (mit Tagesdurchschnitt ≤35℃) | -5℃ | +40℃ |
Schutzgrad alle Seiten | IP40 |
Verbindungsanschluß | IP20 |
Draht (m㎡) | 16 |
Hauptleitungsträger (m㎡) | 25 |
Montage | Kabel/Hauptleitungsträger |
Beziehen Sie Temperatur für die Einstellung des Thermoelements | 30 |
Verschmutzungsgrad | 2 |
Lagertemperatur (℃) | -25℃ | +70℃ |
Verbindung | Spitze |
Maße (Millimeter) a (2P/4P) | 35/70 |
b (2P/4P) | 81/81 |
c (2P/4P) | 77.5/77.5 |
Schaltungsempfindlichkeit:
♦ 30 MA--zusätzlicher Schutz gegen direkten Kontakt
♦ 100mA--koordiniert mit dem Erdsystem entsprechend der Formel In<50/R, um Schutz gegen indirekte Kontakte zu bieten
♦ 300mA, Schutz gegen indirekte Kontakte, auch wir Feuergefahr
Unterbrechungszeit:
♦ blitzschnell
Es stellt die blitzschnelle Schaltung sicher (ohne Zeitverzögerung)
♦ schließen Verspätung kurz
Es stellt jede mögliche Schaltung von mindestens 10ms sicher
♦ selektiv
Es stellt Gesamtunterscheidung mit einem nicht selectiven RCD sicher, das stromabwärts gesetzt wird
Schaltschema:
Das Diagramm der Verteilungslinie:
