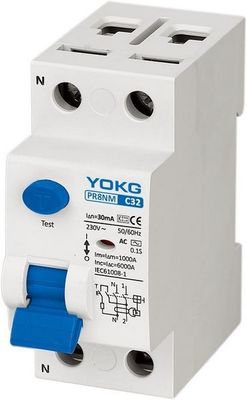

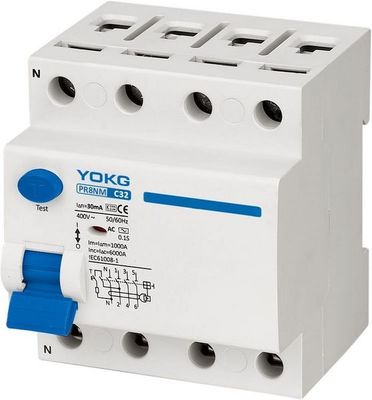

Residuell gegenwärtiger betriebener Leistungsschalter 2pole des Durchsickern-Schutz-PR8NM
Produkt-Beschreibung:
16-100 sind ein 2 Pfosten des Nennstroms und 4 Pfosten Durchsickern-Schutz bei der Unterkunft, tertiärer Sektor weitverbreitet und Industrie, 35mm Lärmschieneninstallation supproted. Sie wird hauptsächlich für das Controling elektrische Stromkreise verwendet, kann sie für das Schützen von Leuten vor den indirekten oder direkten Kontakten verwendet werden. Halten Sie Sie weg von Feuergefahr, die durch Isolationsfehler während der Installation verursachte.
Spezifikationen:
Polen | 2P, 4P |
Elektrische Spezifikation | |
Nennstrom (a) herein | 16-100A |
Bewertete Arbeitsspannung (V) Ue | 2P: 230, 4P: 400 |
Bewertete Isolierspannung (V) Ui | 500 |
Antriebwiderstandsspannung (KV) Uimp | 6 |
Bewertetes Kurzschlussausschaltvermögen (Ka) Inc/In△ | 6 |
Bewerteter Reststrom (MA) herein△ | 10,30,100,300 |
Bewertete Restherstellung und Ausschaltvermögen (a) Im△ | 1000 |
residuell gegenwärtige Arbeitsart | WECHSELSTROM, AC+S, A, A+S |
residuell gegenwärtige Schutzart | Elektromagnetisch |
Dielektrische Prüfspannung (KV) | 2,5 |
Nutzungsdauer mechanischer Richtwert | 4000 |
(OC) elektrischer Richtwert | 2000 |
Steuerung und Anzeichen | |
Weichenfreigabe (SHT) | KEINE |
Unterspannungsauslöser (UVT) | KEINE |
Hilfskontakt (ZUSATZ) | KEINE |
KontaktStellungsanzeiger | KEINE |
Fehleranzeige | NICHTERFÜLLUNG |
Verbindung und Installation | |
Umgebende Temperatur (mit Tagesdurchschnitt ≤35℃) | -5℃ | +40℃ |
Schutzgrad alle Seiten | IP40 |
Verbindungsanschluß | IP20 |
Draht (m㎡) | 35 |
Hauptleitungsträger (m㎡) | 35 |
Montage | Kabel/Hauptleitungsträger |
Beziehen Sie Temperatur für die Einstellung des Thermoelements | 30 |
Verschmutzungsgrad | 2 |
Lagertemperatur (℃) | -25℃ | +70℃ |
Verbindung | Spitze |
Maße (Millimeter) a (2P/4P) | 36/72 |
b (2P/4P) | 84/84 |
c (2P/4P) | 79.5/79.5 |
Auswahl:
♦ nachweisbare Wellenform
♦ Wechselstrom-Art
♦ eine Art
RCCB, für das die Schaltung für residuell sinusförmigen Wechselstrom und pulsierende Restgleichstrom sicherstellte, ob plötzlich angewandt oder das Steigen, Symbol verlangsamend
Schaltungsempfindlichkeit:
♦ 30 MA--zusätzlicher Schutz gegen direkten Kontakt
♦ 100mA--koordiniert mit dem Erdsystem entsprechend der Formel In<50/R, um Schutz gegen indirekte Kontakte zu bieten
♦ 300mA, Schutz gegen indirekte Kontakte, auch wir Feuergefahr
Unterbrechungszeit:
♦ blitzschnell: Es stellt die blitzschnelle Schaltung sicher (ohne Zeitverzögerung)
♦ schließen Verspätungkurz: Es stellt jede mögliche Schaltung von mindestens 10ms sicher
♦ selektiv: Es stellt Gesamtunterscheidung mit einem nicht selectiven RCD sicher, das stromabwärts gesetzt wird
Schaltschema:
Das Diagramm der Verteilungslinie:
