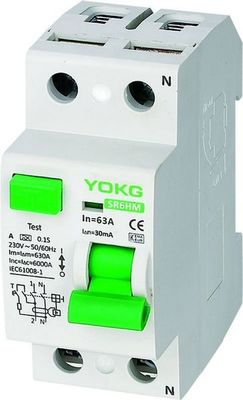

Elektrischer Stromkreis-Schutz des Durchsickern-Leistungsschalter-16amp RCCB/RCD
Funktion:
Der Durchsickern-Leistungsschalter kann elektrische Stromkreise steuern, Leute gegen indirekte Kontakte und zusätzlichen Schutz gegen den direkten Kontakt zu schützen und Installationen gegen die Feuergefahr schützen wegen der Isolationsfehler.
Residuell gegenwärtige Leistungsschalter werden bei der Unterkunft, tertiärer Sektor verwendet und Industrie, 35mm Lärm-Schiene kann für Installation verwendet werden.
Spezifikationen:
Polen | 2P, 4P |
Elektrische Spezifikation | |
Nennstrom (a) herein | 16-63A |
Bewertete Arbeitsspannung (V) Ue | 2P: 230, 4P: 400 |
Bewertete Isolierspannung (V) Ui | 500 |
Antriebwiderstandsspannung (KV) Uimp | 6 |
Bewertetes Kurzschlussausschaltvermögen (Ka) Inc/In△ | 6 |
Bewerteter Reststrom (MA) herein△ | 10,30,100,300 |
Bewertete Restherstellung und Ausschaltvermögen (a) Im△ | 500 (≤50A), 630 (63A) |
residuell gegenwärtige Arbeitsart | WECHSELSTROM, A |
residuell gegenwärtige Schutzart | Elektromagnetisch |
Dielektrische Prüfspannung (KV) | 2,5 |
Nutzungsdauer mechanischer Richtwert | 4000 |
(OC) elektrischer Richtwert | 2000 |
Steuerung und Anzeichen | |
Weichenfreigabe (SHT) | KEINE |
Unterspannungsauslöser (UVT) | KEINE |
Hilfskontakt (ZUSATZ) | KEINE |
KontaktStellungsanzeiger | KEINE |
Fehleranzeige | NICHTERFÜLLUNG |
Verbindung und Installation | |
Umgebende Temperatur (mit Tagesdurchschnitt ≤35℃) | -5℃ | +40℃ |
Schutzgrad alle Seiten | IP40 |
Verbindungsanschluß | IP20 |
Draht (m㎡) | 16 |
Hauptleitungsträger (m㎡) | 25 |
Montage | Kabel/Hauptleitungsträger |
Beziehen Sie Temperatur für die Einstellung des Thermoelements | 30 |
Verschmutzungsgrad | 2 |
Lagertemperatur (℃) | -25℃ | +70℃ |
Verbindung | Spitzen- und unter |
Maße (Millimeter) a (2P/4P) | 35/70 |
b (2P/4P) | 81/81 |
c (2P/4P) | 77.5/77.5 |
Auswahl:
♦ nachweisbare Wellenform
♦ Wechselstrom-Art
♦ eine Art
RCCB, für das die Schaltung für residuell sinusförmigen Wechselstrom und pulsierende Restgleichstrom sicherstellte, ob plötzlich angewandt oder das Steigen, Symbol verlangsamend
Schaltungsempfindlichkeit:
1. 30 MA--zusätzlicher Schutz gegen direkten Kontakt
2. 100mA--koordiniert mit dem Erdsystem entsprechend der Formel In<50/R, um Schutz gegen indirekte Kontakte zu bieten
3. 300mA, Schutz gegen indirekte Kontakte, auch wir Feuergefahr
Unterbrechungszeit:
♦ blitzschnell
Es stellt die blitzschnelle Schaltung sicher (ohne Zeitverzögerung)
♦ schließen Verspätung kurz
Es stellt jede mögliche Schaltung von mindestens 10ms sicher
♦ selektiv
Es stellt Gesamtunterscheidung mit einem nicht selectiven RCD sicher, das stromabwärts gesetzt wird
Schaltschema:
Das Diagramm der Verteilungslinie:
Gerät:
Zertifikate:
Verpackung und Lieferung:
Warum uns wählen Sie:
---------------------------------------------
a. Antworten Sie Ihrer Untersuchung in 24 Arbeitsstunden.
b., technische und Berufsanleitung.
c., beste Qualität und bester Preis.
Wir halten ausgezeichnete Produkte instand und streben Kundendienst 100% an. Ein gutes Feedback ist sehr wichtig, begrüßen wir für Ihren netten Vorschlag oder Feedback auf Waren und unserer Dienstleistung.
FAQ:
1. Könnte ich Preise Ihrer Produkte haben?
Gut willkommen. Glauben Sie bitte frei, um uns jede mögliche Untersuchung zu schicken. Sie erhalten unsere Antwort in 24 Stunden.
2. Können wir unseren Logo-/Website-/Firmennamen auf Produkten drucken?
Ja sind Soem und ODM verfügbar.
3. Was ist die Vorbereitungs- und Anlaufzeit für regelmäßigen Auftrag?
7-15 Tage für Auftragsquantität weniger als 2000pcs. Für mehr Quantität können wir über sie verhandeln.
4. Kontrollieren Sie die Endprodukte?
Unsere Produktselbstkontrolle 100% und Prüfung bevor dem Verpacken.
5. Wie über Zahlungsbedingungen?
30% Ablagerung, die Restzahlungsbilanz gegen B-/Lkopie.
