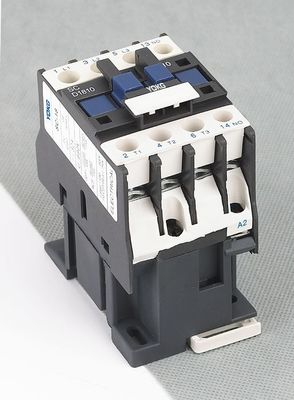

Schwarz-Kontaktgeber YOKG Sc-Reihe Wechselstrom-Schütz-20A 690V 3poles
Anwendung:
Sc-Reihe Wechselstrom-Kontaktgeber werden hauptsächlich für Wechselstromspannung 50Hz/60Hz.rated bis bis 660V und zum Nennstrom bis zu 95A für Fernschalter, das Brechen und das häufige Beginnen benutzt und steuern den Wechselstrommotor. Außerdem kann der Kontaktgeber als der Zeitverzögerungskontaktgeber, umschaltbarer Kontaktgeber, SternDeltastarter auftreten durch den Zusatzzusatz wie Einführung des modularen Hilfskontakts eingestellt. Airtimeverzögerungskopf, mechanischer Verriegelungsmechanismus, etc. Außerdem könnte sie als der elektromagnetische Starter nach dem direkten Stecker des Thermorelais verfahren.
Dieser Reihenkontaktgeber stimmt mit GB 14048, IEC60947-4-1 überein
Hauptparameter und technische Leistung:
| Art | SC18 | ||
| Bewertete Heizung gegenwärtiges (a) | 32 | ||
| Bewertete Isolierungsspannung (V) | 690 | ||
| Bewertete Auswirkungswiderstandsspannung (KV) | 6 | ||
| Bewertete Herstellungskapazität | 10le | ||
| Bewertetes Ausschaltvermögen | 8le | ||
| Polen | 3 | ||
| Hilfskontakt | NO/NC | ||
| Kurzzeitiger Widerstandsstrom (A) | 10S | 144 | |
| Bewerteter Arbeitsstrom (A) | 380V | AC-3 | 18 |
| AC-4 | 7,7 | ||
| 660V | AC-3 | 12 | |
| AC-4 | 3,8 | ||
| Kapazität AC-3 von Phase 3 Kurzschlussmotor (AC-3) Kilowatt |
220V | 4 | |
| 380V | 7,5 | ||
| 660V | 10 | ||
| Operationsfrequenz (times/h) | Elektrische Lebensdauer | AC-3 | 1200 |
| AC-4 | 300 | ||
| Mechanische Lebensdauer | 3600 | ||
| Elektrische Lebensdauer (10000/times) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Mechanische Lebensdauer (10000/times) | 1000 | ||
| Ausgerüstete Sicherungsart | RT16-32 | ||
| Bewertete Steuerversorgungsspannung wir (V) | 50/60Hz | 12~480 | |
| Operationsstrecke | Einschiebbar | (85%~110%) wir +40℃ | |
| Freigeben | (20%~75%) wir -5℃ | ||
| Durchschnittliche Energie Wechselstrom-Spule (VA) | Anfang | 70 | |
| Halten | 8 | ||
| Energie-Leistungsfähigkeits-Klasse | Klasse 3 | ||
| Verlustwärme (W) | 2~3 | ||
| Auslösezeit (Frau) | Abschluss | 12~25 | |
| Bruch | 5~20 | ||
| Hauptstromkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 1.5~6 |
| 2 Stöcke | 1.5~6 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 1~6 | |
| 2 Stöcke | 1~4 | ||
| Harter Draht (㎟) | 1 Stock | 1.5~6 | |
| 2 Stöcke | 1.5~6 | ||
| Befestigende Schraubengröße | M3.5 | ||
| Festziehen befestigendes Drehmoment (N.m) | 0,8 | ||
| Regelkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 |
| 2 Stöcke | 1~4 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | |
| 2 Stöcke | 1~2.5 | ||
| Harter Draht (㎟) | 1 Stock | 1~4 | |
| 2 Stöcke | 1~4 | ||
| Befestigende Schraubengröße | M3.5 | ||
| Festziehen befestigendes Drehmoment (N.m) | 0,8 |
||
Modell und Auswirkung:
Funktions-und Installations-Zustand:
Umgebungstemperatur: -5℃--+40℃ und Durchschnitt nicht mehr als +35℃ innerhalb 24 Stunden;
Höhe: ≤ 2000m;
Klimaanlage: wenn die Höchsttemperatur +40℃ ist, ist die relative Luftfeuchtigkeit der Luft nicht bis 50%, aber die höhere Feuchtigkeit wird bei der niedrigeren Temperatur erlaubt. Gleiches, 90% Feuchtigkeit an 20℃. Der Kondensattau sollte wann bei der niedrigeren Temperatur betrachtet werden;
Verschmutzungsgrad: Klasse 3
Installationskategorie: III
Schutzgrad: IP20
Installationszustand: der Steigungswinkel zwischen Installationsseite und vertikaler Seite sollte nicht sein mehr als ±5℃
Auswirkung und vibrattion: der Kontaktgeber muss unter diesen Umständen installiert sein und ohne das offensichtliches Rütteln, Auswirkung und Erschütterung funktionieren.
Struktureigenschaft:
Es kann mit Hilfskontakten Block installiert sein, Zeitstaffel und gegenwärtig-begrenzter Kontaktblock und Thermorelais, dann, um andere abgeleitete Produkte zu sein;
Dieser Reihenkontaktgeber hat Bändchen, Leichtgewichtler, weniger Leistungsabfall, langes Leben und Safe und Zuverlässigkeit usw.;
Der Kontaktgeber kann mit Hilfskontakt 1NO oder Hilfskontakt 1NC (weniger als 32A) und zusätzlichem contact+1NC ausgerüstet werden Hilfskontakt 1NO (mehr als 40A). Darüber hinaus kann er mit zusätzlichem Block des Kontaktgebers ausgerüstet werden F4 (2blocks oder 4blocks);
Zusätzlich zu installieren zur Gebrauchsschraube, kann Kontaktgeber mit der Standardinstallierungsschiene von 35mm (sc09~95) und der Standardinstallierungsschiene von 75mm (SC40~95) festgezogen werden
Installationsmaß:
| Ein maximales | B maximal | C maximal | a | b | ∅ |
| 47 | 76 | 87 | 34/35 | 50/60 | 4,5 |
