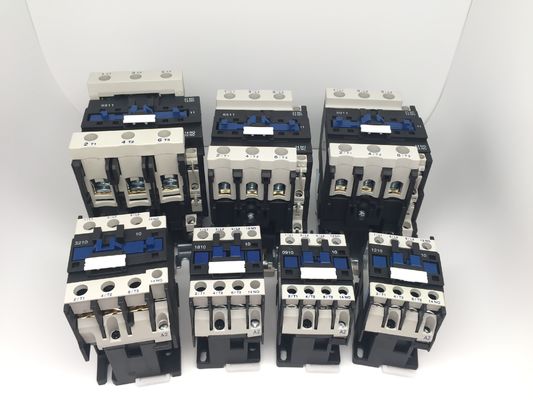

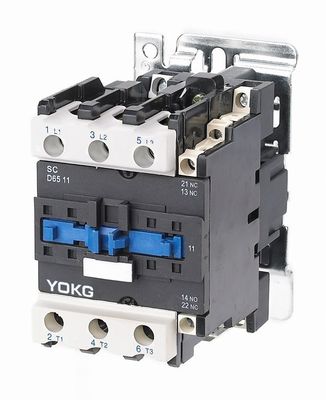

einzelner Pole 4P elektrischer Kontaktgeber 110Vac magnetischer bestimmter Zweck-Kontaktgeber Wechselstrom-DPs
Anwendung:
Sc-Reihe Wechselstrom-Kontaktgeber (im folgenden Kontaktgeber) ist für die Anwendung die Stromkreise bis zum Nennspannung 690V Wechselstrom in 50 Hz oder in 60 Hz, Nennstrom bis zu 95A, für die Herstellung passend und häufig bricht, stellt an u. steuert den Wechselstrommotor. Kombiniert mit dem Thermorelais, wird es der elektromagnetische Starter für das Schützen der Überlastungsstromkreise.
Dieser Reihenkontaktgeber stimmt mit GB 14048, IEC60947-4-1 überein
Modell und Auswirkung:
Hauptparameter und technische Leistung:
| Art | SC40 | SC50 | SC65 | ||
| Bewertete Heizung gegenwärtiges (a) | 60 | 80 | 80 | ||
| Bewertete Isolierungsspannung (V) | 690 | 690 | 690 | ||
| Bewertete Auswirkungswiderstandsspannung (KV) | 6 | 6 | 6 | ||
| Bewertete Herstellungskapazität | 10le | 10le | 10le | ||
| Bewertetes Ausschaltvermögen | 8le | 8le | 8le | ||
| Polen | 3 | 3 | 3 | ||
| Hilfskontakt | NO+NC | NO+NC | NO+NC | ||
| Kurzzeitiger Widerstandsstrom (A) | 10S | 320 | 400 | 520 | |
| Bewerteter Arbeitsstrom (A) | 380V | AC-3 | 40 | 50 | 65 |
| AC-4 | 18,5 | 24 | 28 | ||
| 660V | AC-3 | 34 | 39 | 42 | |
| AC-4 | 9 | 12 | 14 | ||
| Kapazität AC-3 von Phase 3 Kurzschlussmotor (AC-3) Kilowatt |
220V | 11 | 15 | 18,5 | |
| 380V | 18,5 | 22 | 30 | ||
| 660V | 30 | 37 | 37 | ||
| Operationsfrequenz (times/h) | Elektrische Lebensdauer | AC-3 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | ||
| Mechanische Lebensdauer | 3600 | 3600 | 3600 | ||
| Elektrische Lebensdauer (10000/times) | AC-3 | 80 | 60 | 60 | |
| AC-4 | 15 | 15 | 15 | ||
| Mechanische Lebensdauer (10000/times) | 800 | 800 | 800 | ||
| Ausgerüstete Sicherungsart | RT16-63 | RT16-80 | RT16-80 | ||
| Bewertete Steuerversorgungsspannung wir (V) | 50/60Hz | 12~480 | 12~480 | 12~480 | |
| Operationsstrecke | Einschiebbar | (85%~110%) wir +40℃ | (85%~110%) wir +40℃ | (85%~110%) wir +40℃ | |
| Freigeben | (20%~75%) wir -5℃ | (20%~75%) wir -5℃ | (20%~75%) wir -5℃ | ||
| Durchschnittliche Energie Wechselstrom-Spule (VA) | Anfang | 200 | 200 | 200 | |
| Halten | 20 | 20 | 20 | ||
| Energie-Leistungsfähigkeits-Klasse | Klasse 3 | Klasse 3 | Klasse 3 | ||
| Verlustwärme (W) | 6~10 | 6~10 | 6~10 | ||
| Auslösezeit (Frau) | Abschluss | 20~25 | 20~25 | 20~25 | |
| Bruch | 8~15 | 8~15 | 8~15 | ||
| Hauptstromkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 2.5~25 | 2.5~25 | 2.5~25 |
| 2 Stöcke | 2.5~16 | 2.5~16 | 2.5~16 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2 Stöcke | 2.5~10 | 2.5~10 | 2.5~10 | ||
| Harter Draht (㎟) | 1 Stock | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2 Stöcke | 2.5~16 | 2.5~16 | 2.5~16 | ||
| Befestigende Schraubengröße | M8 | M8 | M8 | ||
| Festziehen befestigendes Drehmoment (N.m) | 3,5 | 3,5 | 3,5 | ||
| Regelkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | 1~4 | 1~4 |
| 2 Stöcke | 1~4 | 1~4 | 1~4 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | 1~4 | 1~4 | |
| 2 Stöcke | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Harter Draht (㎟) | 1 Stock | 1~4 | 1~4 | 1~4 | |
| 2 Stöcke | 1~4 | 1~4 | 1~4 | ||
| Befestigende Schraubengröße | M3.5 | M3.5 | M3.5 | ||
| Festziehen befestigendes Drehmoment (N.m) | 0,8 | 0,8 | 0,8 |
||
Funktions-und Installations-Zustand:
Umgebungstemperatur: -5℃--+40℃ und Durchschnitt nicht mehr als +35℃ innerhalb 24 Stunden;
Höhe: ≤ 2000m;
Klimaanlage: wenn die Höchsttemperatur +40℃ ist, ist die relative Luftfeuchtigkeit der Luft nicht bis 50%, aber die höhere Feuchtigkeit wird bei der niedrigeren Temperatur erlaubt. Gleiches, 90% Feuchtigkeit an 20℃. Der Kondensattau sollte wann bei der niedrigeren Temperatur betrachtet werden;
Verschmutzungsgrad: Klasse 3
Installationskategorie: III
Schutzgrad: IP20
Installationszustand: der Steigungswinkel zwischen Installationsseite und vertikaler Seite sollte nicht sein mehr als ±5℃
Auswirkung und vibrattion: der Kontaktgeber muss unter diesen Umständen installiert sein und ohne das offensichtliches Rütteln, Auswirkung und Erschütterung funktionieren.
Struktureigenschaft:
Anwendung: Hilfskontakte blockieren, Zeitstaffel und gegenwärtig-begrenzter Kontaktblock und Thermorelais, dann, um andere abgeleitete Produkte zu sein;
Eigenschaft: Bändchen, leicht, weniger Leistungsabfall, langes Leben und Safe und Zuverlässigkeit usw.;
Installation: Die Standardinstallierungsschiene von 35mm (sc09~95) und die Standardinstallierungsschiene von 75mm (SC40~95) oder Schrauben
Der Kontaktgeber kann mit Hilfskontakt 1NO oder Hilfskontakt 1NC (weniger als 32A) und zusätzlichem contact+1NC ausgerüstet werden Hilfskontakt 1NO (mehr als 40A). Darüber hinaus kann er mit zusätzlichem Block des Kontaktgebers ausgerüstet werden F4 (2blocks oder 4blocks);
Installationsmaß:
| Ein maximales | B maximal | C maximal | a | b | ∅ |
| 77 | 129 | 116 | 40 | 100/110 | 6,5 |
