Produktdetails:
|
| Produktname: | Durchsickernschutz, RCBO | Ausschaltvermögen: | 10kA |
|---|---|---|---|
| Ampere: | 16-100A | Nennspannung: | 230V, WECHSELSTROM 400V |
| Bewerteter Reststrom: | 10mA, 30mA, 100mA, 300mA | Schutzart: | Elektronisch |
| Markieren: | RCBO-Durchsickern-Leistungsschalter,Durchsickern-Leistungsschalter PR8NE,300mA RCBO 6kA |
||

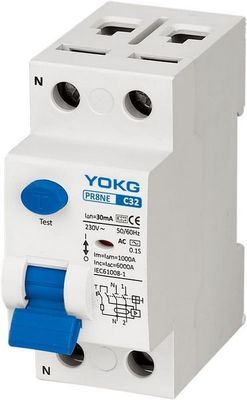

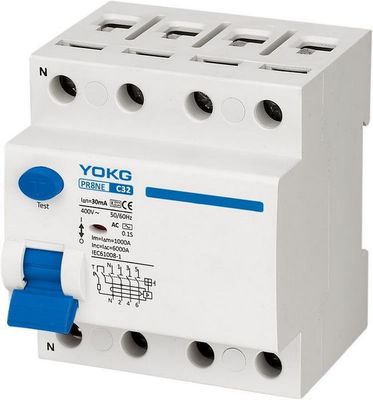

Elektronischer Durchsickern-Leistungsschalter PR8NE 300mA RCBO 6kA
Funktion:
♦ steuern elektrische Stromkreise
♦ schützen Leute gegen indirekte Kontakte und zusätzlichen Schutz gegen direkte Kontakte
♦ schützen Installationen gegen die Feuergefahr wegen der Isolationsfehler
♦ residuell gegenwärtige Leistungsschalter werden in der Unterkunft, im tertiären Sektor und in der Industrie verwendet
♦ stützen 35mm Lärm-Schieneninstallation
Auswahl:
♦ nachweisbare Wellenform
♦ Wechselstrom-Art
RCCB, das die Schaltung für residuell sinusförmigen Wechselstrom sichergestellt wird, ob plötzlich angewandt oder langsam steigend, Symbol
♦ eine Art
RCCB, für das die Schaltung für residuell sinusförmigen Wechselstrom und pulsierende Restgleichstrom sicherstellte, ob plötzlich angewandt oder das Steigen, Symbol verlangsamend
Schaltungsempfindlichkeit:
♦ 30 MA--zusätzlicher Schutz gegen direkten Kontakt
♦ 100mA--koordiniert mit dem Erdsystem entsprechend der Formel In<50/R, um Schutz gegen indirekte Kontakte zu bieten
♦ 300mA, Schutz gegen indirekte Kontakte, auch wir Feuergefahr
Unterbrechungszeit:
♦ blitzschnell
Es stellt die blitzschnelle Schaltung sicher (ohne Zeitverzögerung)
♦ schließen Verspätung kurz
Es stellt jede mögliche Schaltung von mindestens 10ms sicher
♦ selektiv
Es stellt Gesamtunterscheidung mit einem nicht selectiven RCD sicher, das stromabwärts gesetzt wird
Schaltschema:
Das Diagramm der Verteilungslinie:
Spezifikationen:
| Polen | 2P, 4P |
| Elektrische Spezifikation | |
| Nennstrom (a) herein | 16-100A |
| Bewertete Arbeitsspannung (V) Ue | 2P: 230, 4P: 400 |
| Bewertete Isolierspannung (V) Ui | 500 |
| Antriebwiderstandsspannung (KV) Uimp | 6 |
| Bewertetes Kurzschlussausschaltvermögen (Ka) Inc/In△ | 6 |
| Bewerteter Reststrom (MA) herein△ | 10,30,100,300 |
| Bewertete Restherstellung und Ausschaltvermögen (a) Im△ | 1000 |
| residuell gegenwärtige Arbeitsart | WECHSELSTROM, AC+S, A |
| residuell gegenwärtige Schutzart | Elektronisch |
| Dielektrische Prüfspannung (KV) | 2,5 |
| Nutzungsdauer mechanischer Richtwert | 4000 |
| (OC) elektrischer Richtwert | 2000 |
| Steuerung und Anzeichen | |
| Weichenfreigabe (SHT) | KEINE |
| Unterspannungsauslöser (UVT) | KEINE |
| Hilfskontakt (ZUSATZ) | KEINE |
| KontaktStellungsanzeiger | KEINE |
| Fehleranzeige | NICHTERFÜLLUNG |
| Verbindung und Installation | |
| Umgebende Temperatur (mit Tagesdurchschnitt ≤35℃) | -5℃ | +40℃ |
| Schutzgrad alle Seiten | IP40 |
| Verbindungsanschluß | IP20 |
| Draht (m㎡) | 35 |
| Hauptleitungsträger (m㎡) | 35 |
| Montage | Kabel/Hauptleitungsträger |
| Beziehen Sie Temperatur für die Einstellung des Thermoelements | 30 |
| Verschmutzungsgrad | 2 |
| Lagertemperatur (℃) | -25℃ | +70℃ |
| Verbindung | Spitze |
| Maße (Millimeter) a (2P/4P) | 36/72 |
| b (2P/4P) | 84/84 |
| c (2P/4P) | 79.5/79.5 |
