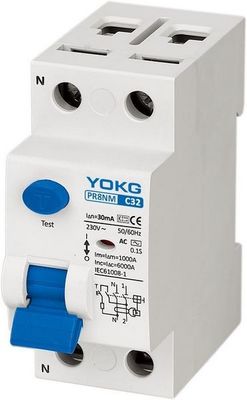

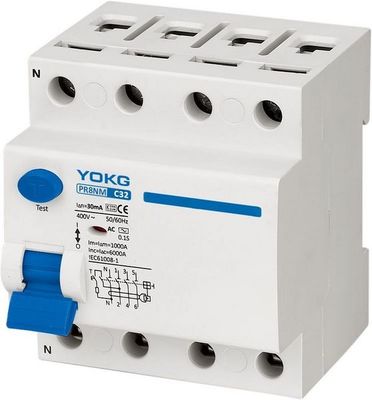

Elektromagnetischer Leistungsschalter des Durchsickernschutzes PR8NM 6kA RCBO 16-100A
Der elektromagnetische Leistungsschalter haben nach Advatages:
1. Steuerelektrische Stromkreise
2. Schützen Sie Leute gegen indirekte Kontakte und zusätzlichen Schutz gegen direkte Kontakte
3. Schützen Sie Installationen gegen die Feuergefahr wegen der Isolationsfehler
4. Residuell gegenwärtige Leistungsschalter werden in der Unterkunft, im tertiären Sektor und in der Industrie verwendet
5. Lärm-Schieneninstallation der Unterstützungs 35mm
Schaltungsempfindlichkeit:
♦ 30 MA--zusätzlicher Schutz gegen direkten Kontakt
♦ 100mA--koordiniert mit dem Erdsystem entsprechend der Formel In<50/R, um Schutz gegen indirekte Kontakte zu bieten
♦ 300mA, Schutz gegen indirekte Kontakte, auch wir Feuergefahr
Spezifikationen:
| Polen | 2P, 4P |
| Elektrische Spezifikation | |
| Nennstrom (a) herein | 16-100A |
| Bewertete Arbeitsspannung (V) Ue | 2P: 230, 4P: 400 |
| Bewertete Isolierspannung (V) Ui | 500 |
| Antriebwiderstandsspannung (KV) Uimp | 6 |
| Bewertetes Kurzschlussausschaltvermögen (Ka) Inc/In△ | 6 |
| Bewerteter Reststrom (MA) herein△ | 10,30,100,300 |
| Bewertete Restherstellung und Ausschaltvermögen (a) Im△ | 1000 |
| residuell gegenwärtige Arbeitsart | WECHSELSTROM, AC+S, A, A+S |
| residuell gegenwärtige Schutzart | Elektromagnetisch |
| Dielektrische Prüfspannung (KV) | 2,5 |
| Nutzungsdauer mechanischer Richtwert | 4000 |
| (OC) elektrischer Richtwert | 2000 |
| Steuerung und Anzeichen | |
| Weichenfreigabe (SHT) | KEINE |
| Unterspannungsauslöser (UVT) | KEINE |
| Hilfskontakt (ZUSATZ) | KEINE |
| KontaktStellungsanzeiger | KEINE |
| Fehleranzeige | NICHTERFÜLLUNG |
| Verbindung und Installation | |
| Umgebende Temperatur (mit Tagesdurchschnitt ≤35℃) | -5℃ | +40℃ |
| Schutzgrad alle Seiten | IP40 |
| Verbindungsanschluß | IP20 |
| Draht (m㎡) | 35 |
| Hauptleitungsträger (m㎡) | 35 |
| Montage | Kabel/Hauptleitungsträger |
| Beziehen Sie Temperatur für die Einstellung des Thermoelements | 30 |
| Verschmutzungsgrad | 2 |
| Lagertemperatur (℃) | -25℃ | +70℃ |
| Verbindung | Spitze |
| Maße (Millimeter) a (2P/4P) | 36/72 |
| b (2P/4P) | 84/84 |
| c (2P/4P) | 79.5/79.5 |
Auswahl:
♦ nachweisbare Wellenform
♦ Wechselstrom-Art
♦ eine Art
RCCB, für das die Schaltung für residuell sinusförmigen Wechselstrom und pulsierende Restgleichstrom sicherstellte, ob plötzlich angewandt oder das Steigen, Symbol verlangsamend
Unterbrechungszeit:
♦ blitzschnell: Die blitzschnelle Schaltung kann sichergestellt werden (ohne Zeitverzögerung)
♦ schließen Verspätungkurz: Jede mögliche Schaltung kann mindestens 10ms sichergestellt werden
♦ selektiv: Gesamtunterscheidung mit einem nicht selectiven RCD, das stromabwärts gesetzt wird, werden sichergestellt.
Schaltschema:
Das Diagramm der Verteilungslinie:
