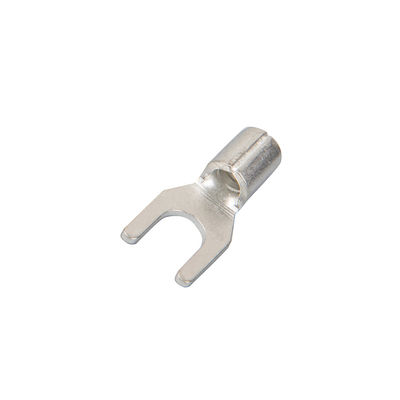

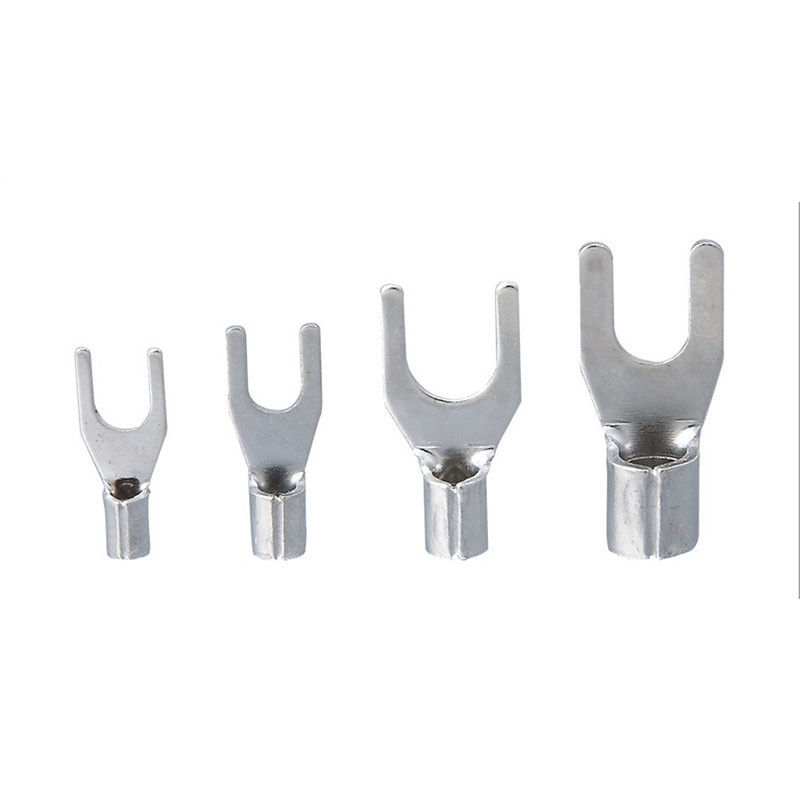

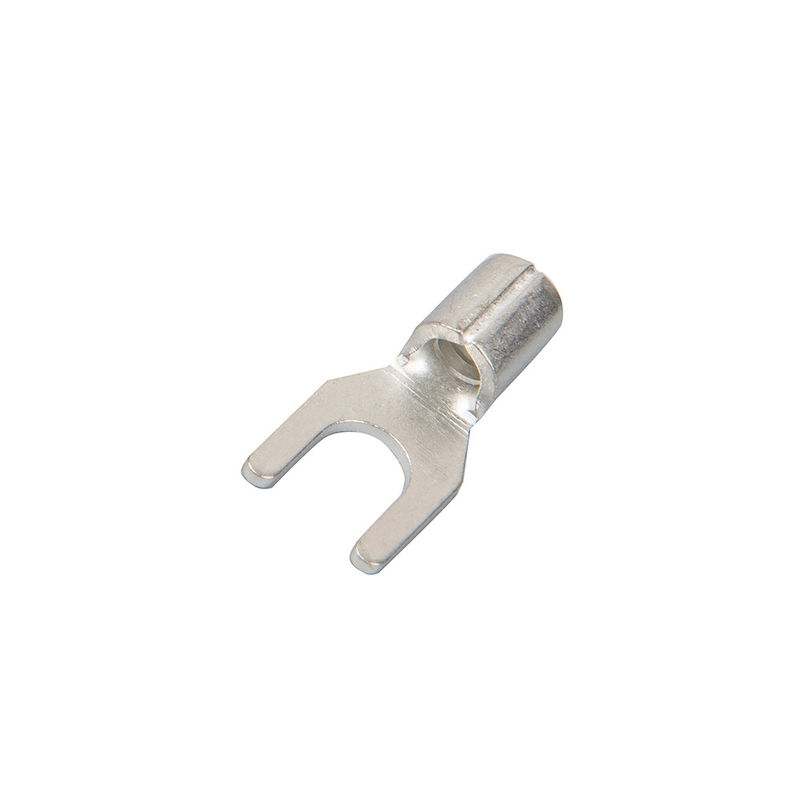

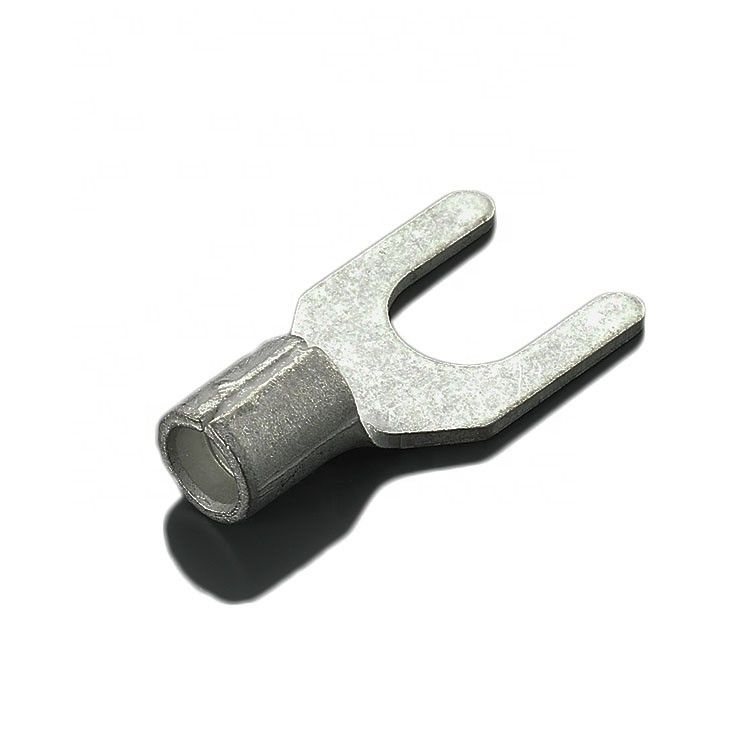

Nackte Spaten-Art Falz-Kupfer-Ansatz-Anschluss des Anschluss-SNB nicht isolierter
| Kein Einzelteil: | ZU Nicht-Isolier-Ring Terminals |
| Produktname: | SNB-Spaten-Anschlüsse |
| Farbe: | Konserviertes Kupfer |
| Material: | Messing- oder kupfern, Überzug: Zinn |
| Anwendung: | Draht und Kabelanschluss |
| Produkt-Art | Anschlüsse |
| Maximaler Strom | Imax 19A, 27A, 37A, 48A, 62A, 88A, 115A |
| Form | Spaten |
Drahtstrecke: 0.5-1.5㎜ ², A.W.G: 22~16, Imax=19A
| Einzelteil nein. | Bolzengröße | Maß (Millimeter) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB1.25-3.2 | #4 | 3,2 | 5,7 | 16,0 | 6,5 | 4,8 | 3,4 | 1,7 |
| SNBS1.25-3.5 | #6 | 3,7 | 5,7 | 16,0 | 6,5 | |||
| SNBL1.25-3.5 | #6 | 3,7 | 6,4 | 16,0 | 6,5 | |||
| SNBS1.25-4 | #8 | 4,3 | 6,4 | 16,0 | 6,5 | |||
| SNBM1.25-4 | #8 | 4,3 | 7,2 | 16,0 | 6,5 | |||
| SNBL1.25-4 | #8 | 4,3 | 8,1 | 16,0 | 6,5 | |||
| SNBS1.25-5 | #10 | 5,3 | 8,1 | 16,0 | 6,5 | |||
| SNBL1.25-5 | #10 | 5,3 | 9,5 | 16,0 | 6,5 | |||
| SNBS1.25-6 | 1/4 | 6,4 | 9,5 | 16,0 | 6,5 | |||
| SNBL1.25-6 | 1/4 | 6,4 | 12,0 | 22,0 | 11,0 | |||
| SNB1.25-8 | 5/16 | 8,4 | 14,5 | 23,5 | 12,5 | |||
Drahtstrecke: 1.5-2.5㎜ ², A.W.G: 16~14, Imax=27A
| Einzelteil nein. | Bolzengröße | Maß (Millimeter) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB2-3.2 | #4 | 3,2 | 5,7 | 16,0 | 6,5 | 4,8 | 4,1 | 2,3 |
| SNBS2-3.5 | #6 | 3,7 | 5,7 | 16,0 | 6,5 | |||
| SNBL2-3.5 | #6 | 3,7 | 6,0 | 16,0 | 6,5 | |||
| SNBS2-4 | #8 | 4,3 | 6,4 | 16,0 | 6,5 | |||
| SNBM2-4 | #8 | 4,3 | 7,2 | 16,0 | 6,5 | |||
| SNBL2-4 | #8 | 4,3 | 8,1 | 16,0 | 6,5 | |||
| SNBS2-5 | #10 | 5,3 | 8,1 | 16,0 | 6,5 | |||
| SNBL2-5 | #10 | 5,3 | 9,5 | 16,0 | 6,5 | |||
| SNBS2-6 | 1/4 | 6,4 | 9,5 | 16,0 | 6,5 | |||
| SNBL2-6 | 1/4 | 6,4 | 12,0 | 22,0 | 11,0 | |||
| SNB2-8 | 5/16 | 8,4 | 14,5 | 23,5 | 12,5 | |||
Drahtstrecke: 2.5-4㎜ ², A.W.G: 14~12, Imax=37A
| Einzelteil nein. | Bolzengröße | Maß (Millimeter) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB3.5-3 | #4 | 3,2 | 5,7 | 18,3 | 7,0 | 6,0 | 5,0 | 3,0 |
| SNB3.5-4 | #8 | 4,3 | 8,0 | 18,3 | 7,0 | |||
| SNB3.5-5 | #10 | 5,3 | 8,0 | 18,3 | 7,0 | |||
| SNB3.5-6 | 1/4 | 6,4 | 12,0 | 21,5 | 12,1 | |||
Drahtstrecke: 4-6㎜ ², A.W.G: 12~10, Imax=48A
| Einzelteil nein. | Bolzengröße | Maß (Millimeter) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB5.5-3.5 | #6 | 3,7 | 8,3 | 19,5 | 7,5 | 6,8 | 5,6 | 3,4 |
| SNBS5.5-4 | #8 | 4,3 | 8,3 | 19,5 | 7,5 | |||
| SNBL5.5-4 | #8 | 4,3 | 9,0 | 19,5 | 7,5 | |||
| SNB5.5-5 | #10 | 5,3 | 9,0 | 19,5 | 7,5 | |||
| SNBS5.5-6 | 1/4 | 6,4 | 9,0 | 19,5 | 7,5 | |||
| SNBL5.5-6 | 1/4 | 6,4 | 12,0 | 25,5 | 12,0 | |||
| SNB5.5-8 | 5/16 | 8,4 | 14,0 | 24,5 | 11,5 | |||
Drahtstrecke: 6-25㎜ ², A.W.G: 8~4
| Einzelteil nein. | Bolzengröße | Maß (Millimeter) | Imax | ||||||
| d2 | B | L | F | E | D∅ | d∅ | |||
| SNB8-4 | #8 | 4,3 | 8,7 | 23,0 | 6,0 | 8,5 | 7,2 | 4,5 | 62A |
| SNB8-5 | #10 | 5,3 | 12,0 | 24,5 | 5,7 | 8,5 | 7,2 | 4,5 | 62A |
| SNB8-6 | 1/4 | 6,4 | 12,0 | 24,5 | 5,7 | 8,5 | 7,2 | 4,5 | 62A |
| SNB8-8 | 5/16 | 8,4 | 14,5 | 28,0 | 8,3 | 8,5 | 7,2 | 4,5 | 62A |
| SNB14-6 | 1/4 | 6,4 | 12,0 | 28,0 | 7,5 | 10,5 | 9,0 | 5,8 | 88A |
| SNB14-8 | 5/16 | 8,4 | 14,0 | 28,0 | 7,5 | 10,5 | 9,0 | 5,8 | 88A |
| SNB22-8 | 5/16 | 8,4 | 14,0 | 34,5 | 9,0 | 12,0 | 11,5 | 7,7 | 115A |
FAQ:
1. Sind Sie Fabrik oder Handelsgesellschaft?
Ja sind wir Hersteller in Wenzhou, China. Wir können Ihnen den konkurrenzfähigen Preis u. Kundendienst geben.
2. Was ist die Vorbereitungs- und Anlaufzeit für regelmäßigen Auftrag?
7-15 Tage als Auftragsquantität
3. Können Sie Proben zur Verfügung stellen? Sind die Proben frei?
Ja können Proben mit Frachtkosten versehen werden, um zu sammeln zu sein.
4. Können Sie entsprechend den Proben produzieren?
Ja können wir durch Ihre Proben oder technischen Zeichnungen produzieren. Wir können die Formen und die Befestigungen errichten.
5.What ist Ihre Ausdrücke vom Verpacken?
Im Allgemeinen verpacken wir unsere Waren in den neutralen weißen Kästen und in den braunen Kartonen. Wenn Sie erlaubterweise Patent registriert haben,
wir können die Waren in Ihren eingebrannten Kästen verpacken, nachdem wir Ihre Ermächtigungsbriefe erhalten haben.
6. Wie über den Kundendienst?
Alle mögliche Kommentare werden, wir lösen Ihre Anwendungsprobleme begrüßt.
