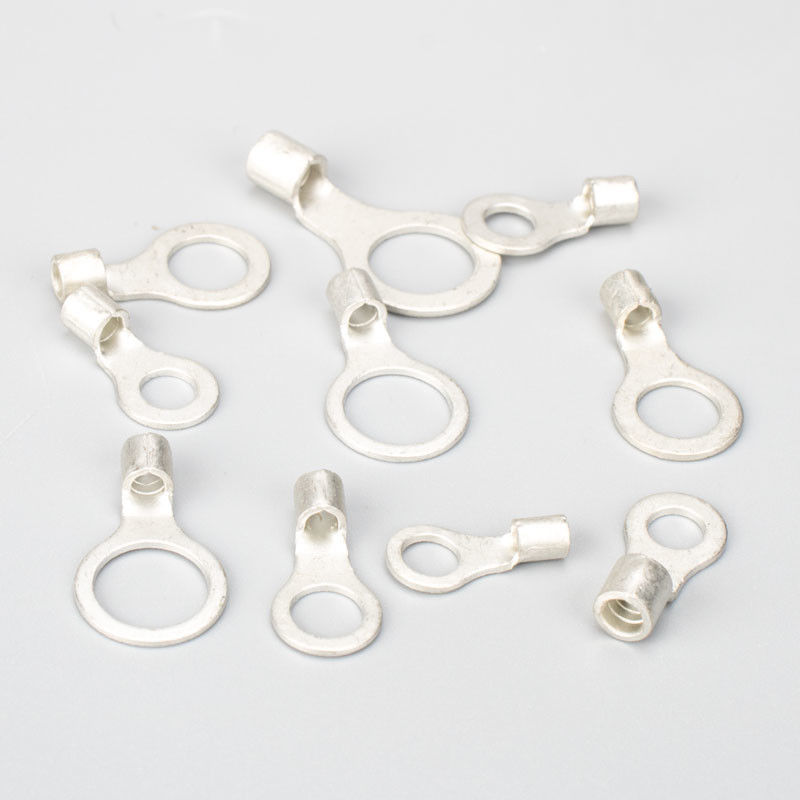

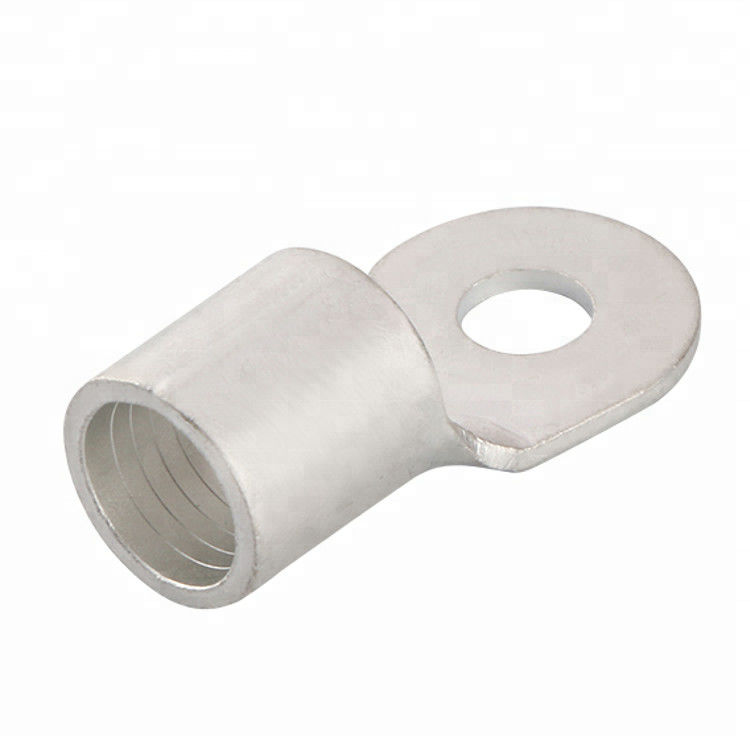

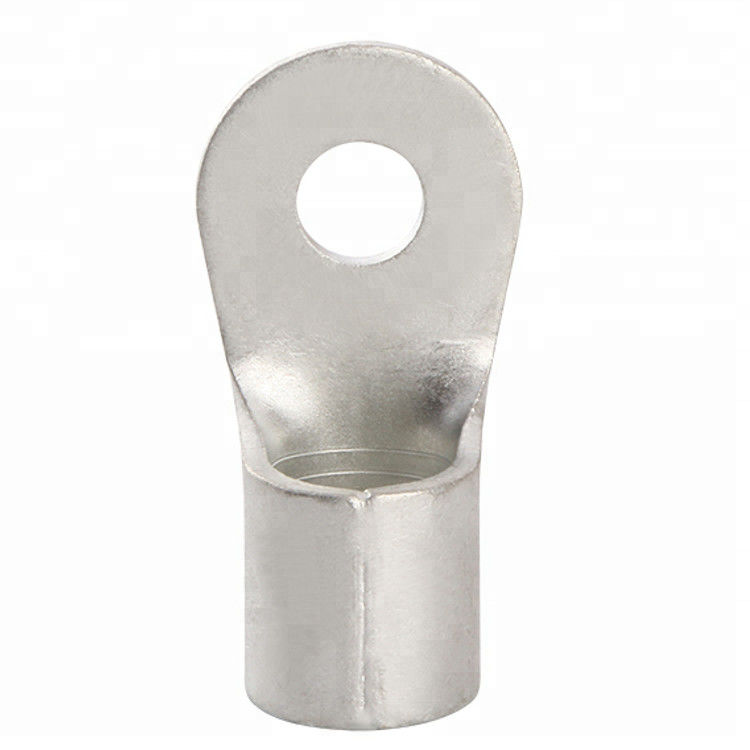

RNB-Reihe isolierte nicht Ring Terminals For Quick Crimp-elektrische Terminalverbindungsstücke
Anwendung:
Isolierung: Nicht-Isolierung
Material: RoHS genehmigte Kupfer, PVC-Isolierung.
Ende: Verzinnt
Standard: CER, RoHS
geschweißt, um einen nahtlosen Ärmel zu bilden, den Kräuselungskiefer 360 drehen lassend
ermöglichen Sie der Universalität, die mit Bolzen/Schrauben benutzt wird, um auf Ausrüstungen zu regeln
Drahtstrecke: 35-50㎜ ², A.W.G: 1/0, Imax=215A
Einzelteil nein. | Bolzengröße | Maß (Millimeter) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
RNB60-6 | 1/4 | 6,4 | 22,0 | 49,7 | 20,7 | 18,0 | 15,4 | 11,4 |
RNB60-8 | 5/16 | 8,4 | ||||||
RNB60-10 | 3/8 | 10,5 | ||||||
RNB60-11 | 7/16 | 11,5 | ||||||
RNB60-12 | 1/2 | 13,0 | ||||||
RNB60-14 | 9/16 | 15,0 | 32,0 | 57,5 | 23,5 | |||
RNB60-16 | 5/8 | 17,0 | ||||||
RNB60-18 | 11/16 | 19,0 | ||||||
RNB60-20 | 3/4 | 21,0 | ||||||
RNB60-22 | 7/8 | 23,0 |
Drahtstrecke: 50-70㎜ ², A.W.G: 2/0, Imax=235A
Einzelteil nein. | Bolzengröße | Maß (Millimeter) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
RNB70-6 | 1/4 | 6,4 | 24,0 | 51,0 | 20,0 | 19,0 | 17,5 | 13,3 |
RNB70-8 | 5/16 | 8,4 | ||||||
RNB70-10 | 3/8 | 10,5 | ||||||
RNB70-11 | 7/16 | 11,5 | ||||||
RNB70-12 | 1/2 | 13,0 | ||||||
RNB70-14 | 9/16 | 15,0 | 32,0 | 61,0 | 26,0 | |||
RNB70-16 | 5/8 | 17,0 | ||||||
RNB70-18 | 11/16 | 19,0 | ||||||
RNB70-20 | 3/4 | 21,0 | ||||||
RNB70-22 | 7/8 | 23,0 |
Drahtstrecke: 70-95㎜ ², A.W.G: 3/0, Imax=255A
Einzelteil nein. | Bolzengröße | Maß (Millimeter) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
RNB80-6 | 1/4 | 6,4 | 27,0 | 54,2 | 20,7 | 20,0 | 19,5 | 14,5 |
RNB80-8 | 5/16 | 8,4 | ||||||
RNB80-10 | 3/8 | 10,5 | ||||||
RNB80-11 | 7/16 | 11,5 | ||||||
RNB80-12 | 1/2 | 13,0 | ||||||
RNB80-14 | 9/16 | 15,0 | 32,0 | 68,0 | 32,0 | |||
RNB80-16 | 5/8 | 17,0 | ||||||
RNB80-18 | 11/16 | 19,0 | ||||||
RNB80-20 | 3/4 | 21,0 | ||||||
RNB80-22 | 7/8 | 23,0 |
Drahtstrecke: 95-120㎜ ², A.W.G: 4/0, Imax=300A
Einzelteil nein. | Bolzengröße | Maß (Millimeter) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
RNB100-6 | 1/4 | 6,4 | 28,5 | 55,6 | 20,4 | 21,0 | 22,1 | 16,4 |
RNB100-8 | 5/16 | 8,4 | ||||||
RNB100-10 | 3/8 | 10,5 | ||||||
RNB100-11 | 7/16 | 11,5 | ||||||
RNB100-12 | 1/2 | 13,0 | ||||||
RNB100-14 | 9/16 | 15,0 | 32,0 | 69,0 | 32,0 | |||
RNB100-16 | 5/8 | 17,0 | ||||||
RNB100-18 | 11/16 | 19,0 | ||||||
RNB100-20 | 3/4 | 21,0 | ||||||
RNB100-22 | 7/8 | 23,0 |
