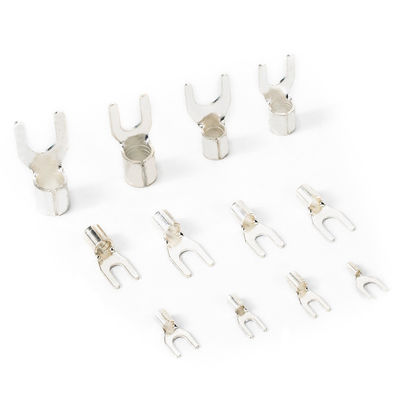

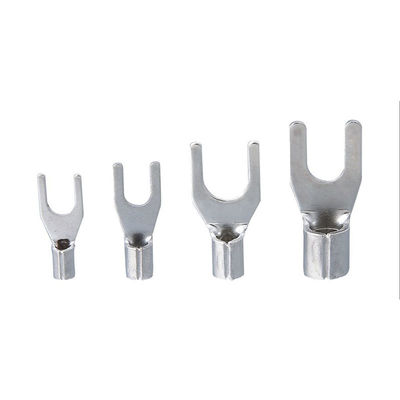

DRAHT-Verbindungsstück-Schaufel-Anschluss SNB-Reihe TU-Falz-bloßer Nicht-Isoliery Terminal
| Art | Falz-bloße nicht-Isolierspaten-Anschlüsse |
| Produkt-Name | TU (SNB-Reihe) |
| A.W.G | 22-16, 16-14, 14-12, 12-10, 8-4 |
| Metallmaterial | Messing u. Kupfer |
| Anwendung | Drahtkräuselung |
Drahtstrecke: 0.5-1.5㎜ ², A.W.G: 22~16, Imax=19A
| Einzelteil nein. | Bolzengröße | Maß (Millimeter) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB1.25-3.2 | #4 | 3,2 | 5,7 | 16,0 | 6,5 | 4,8 | 3,4 | 1,7 |
| SNBS1.25-3.5 | #6 | 3,7 | 5,7 | 16,0 | 6,5 | |||
| SNBL1.25-3.5 | #6 | 3,7 | 6,4 | 16,0 | 6,5 | |||
| SNBS1.25-4 | #8 | 4,3 | 6,4 | 16,0 | 6,5 | |||
| SNBM1.25-4 | #8 | 4,3 | 7,2 | 16,0 | 6,5 | |||
| SNBL1.25-4 | #8 | 4,3 | 8,1 | 16,0 | 6,5 | |||
| SNBS1.25-5 | #10 | 5,3 | 8,1 | 16,0 | 6,5 | |||
| SNBL1.25-5 | #10 | 5,3 | 9,5 | 16,0 | 6,5 | |||
| SNBS1.25-6 | 1/4 | 6,4 | 9,5 | 16,0 | 6,5 | |||
| SNBL1.25-6 | 1/4 | 6,4 | 12,0 | 22,0 | 11,0 | |||
| SNB1.25-8 | 5/16 | 8,4 | 14,5 | 23,5 | 12,5 | |||
Drahtstrecke: 1.5-2.5㎜ ², A.W.G: 16~14, Imax=27A
| Einzelteil nein. | Bolzengröße | Maß (Millimeter) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB2-3.2 | #4 | 3,2 | 5,7 | 16,0 | 6,5 | 4,8 | 4,1 | 2,3 |
| SNBS2-3.5 | #6 | 3,7 | 5,7 | 16,0 | 6,5 | |||
| SNBL2-3.5 | #6 | 3,7 | 6,0 | 16,0 | 6,5 | |||
| SNBS2-4 | #8 | 4,3 | 6,4 | 16,0 | 6,5 | |||
| SNBM2-4 | #8 | 4,3 | 7,2 | 16,0 | 6,5 | |||
| SNBL2-4 | #8 | 4,3 | 8,1 | 16,0 | 6,5 | |||
| SNBS2-5 | #10 | 5,3 | 8,1 | 16,0 | 6,5 | |||
| SNBL2-5 | #10 | 5,3 | 9,5 | 16,0 | 6,5 | |||
| SNBS2-6 | 1/4 | 6,4 | 9,5 | 16,0 | 6,5 | |||
| SNBL2-6 | 1/4 | 6,4 | 12,0 | 22,0 | 11,0 | |||
| SNB2-8 | 5/16 | 8,4 | 14,5 | 23,5 | 12,5 | |||
Drahtstrecke: 2.5-4㎜ ², A.W.G: 14~12, Imax=37A
| Einzelteil nein. | Bolzengröße | Maß (Millimeter) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB3.5-3 | #4 | 3,2 | 5,7 | 18,3 | 7,0 | 6,0 | 5,0 | 3,0 |
| SNB3.5-4 | #8 | 4,3 | 8,0 | 18,3 | 7,0 | |||
| SNB3.5-5 | #10 | 5,3 | 8,0 | 18,3 | 7,0 | |||
| SNB3.5-6 | 1/4 | 6,4 | 12,0 | 21,5 | 12,1 | |||
Drahtstrecke: 4-6㎜ ², A.W.G: 12~10, Imax=48A
| Einzelteil nein. | Bolzengröße | Maß (Millimeter) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB5.5-3.5 | #6 | 3,7 | 8,3 | 19,5 | 7,5 | 6,8 | 5,6 | 3,4 |
| SNBS5.5-4 | #8 | 4,3 | 8,3 | 19,5 | 7,5 | |||
| SNBL5.5-4 | #8 | 4,3 | 9,0 | 19,5 | 7,5 | |||
| SNB5.5-5 | #10 | 5,3 | 9,0 | 19,5 | 7,5 | |||
| SNBS5.5-6 | 1/4 | 6,4 | 9,0 | 19,5 | 7,5 | |||
| SNBL5.5-6 | 1/4 | 6,4 | 12,0 | 25,5 | 12,0 | |||
| SNB5.5-8 | 5/16 | 8,4 | 14,0 | 24,5 | 11,5 | |||
Drahtstrecke: 6-25㎜ ², A.W.G: 8~4
| Einzelteil nein. | Bolzengröße | Maß (Millimeter) | Imax | ||||||
| d2 | B | L | F | E | D∅ | d∅ | |||
| SNB8-4 | #8 | 4,3 | 8,7 | 23,0 | 6,0 | 8,5 | 7,2 | 4,5 | 62A |
| SNB8-5 | #10 | 5,3 | 12,0 | 24,5 | 5,7 | 8,5 | 7,2 | 4,5 | 62A |
| SNB8-6 | 1/4 | 6,4 | 12,0 | 24,5 | 5,7 | 8,5 | 7,2 | 4,5 | 62A |
| SNB8-8 | 5/16 | 8,4 | 14,5 | 28,0 | 8,3 | 8,5 | 7,2 | 4,5 | 62A |
| SNB14-6 | 1/4 | 6,4 | 12,0 | 28,0 | 7,5 | 10,5 | 9,0 | 5,8 | 88A |
| SNB14-8 | 5/16 | 8,4 | 14,0 | 28,0 | 7,5 | 10,5 | 9,0 | 5,8 | 88A |
| SNB22-8 | 5/16 | 8,4 | 14,0 | 34,5 | 9,0 | 12,0 | 11,5 | 7,7 | 115A |
FAQ:
1. Sind Sie Fabrik oder Handelsgesellschaft?
Ja sind wir Hersteller in Wenzhou, China. Wir können Ihnen den konkurrenzfähigen Preis u. Kundendienst geben.
2. Könnte ich mein eigenes Logo auf der Tasche drucken?
Ja kann Ihr Logo als Ihre Nachfrage gedruckt werden. wir können Soem-Service anbieten.
3. Was ist die Vorbereitungs- und Anlaufzeit für regelmäßigen Auftrag?
7-15 Tage als Auftragsquantität
4. Können Sie Proben zur Verfügung stellen? Sind die Proben frei?
Ja können Proben mit Frachtkosten versehen werden, um zu sammeln zu sein.
5. Konnten Sie die Größe für Kunden ändern?
Ja können die Größen, für weitere Einzelheiten besonders angefertigt werden, in Verbindung treten mit uns bitte frei.
6.Do prüfen Sie alle Ihre Waren vor Lieferung?
Ja haben wir 100% Test vor Lieferung
7. Wie über den Kundendienst?
Alle mögliche Kommentare werden, wir lösen Ihre Anwendungsprobleme begrüßt.
