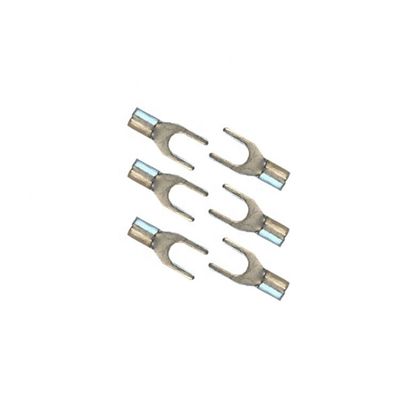

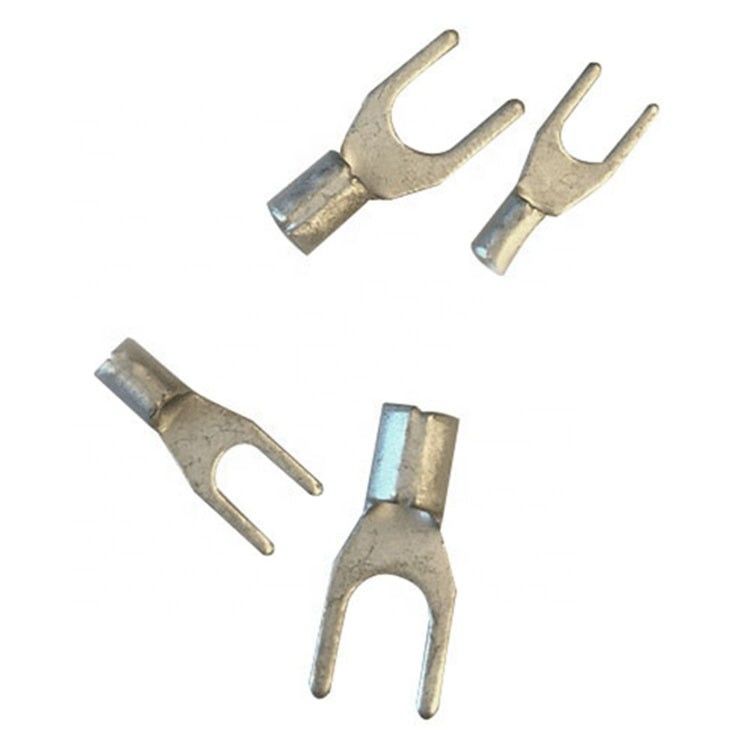

SNB-Reihe Nicht-isolierte Art Kabelösen des Spaten-Terminalkupfer-Gabel-Verbindungsstück-U
Kein Einzelteil: | ZU Nicht-Isolier-Ring Terminals |
Produktname: | SNB-Spaten-Anschlüsse |
Farbe: | Konserviertes Kupfer |
Material: | Messing- oder kupfern, Überzug: Zinn |
Anwendung: | Draht und Kabelanschluss |
Produkt-Art | Anschlüsse |
Drahtstrecke: 0.5-1.5㎜ ², A.W.G: 22~16, Imax=19A
Einzelteil nein. | Bolzengröße | Maß (Millimeter) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
SNB1.25-3.2 | #4 | 3,2 | 5,7 | 16,0 | 6,5 | 4,8 | 3,4 | 1,7 |
SNBS1.25-3.5 | #6 | 3,7 | 5,7 | 16,0 | 6,5 | |||
SNBL1.25-3.5 | #6 | 3,7 | 6,4 | 16,0 | 6,5 | |||
SNBS1.25-4 | #8 | 4,3 | 6,4 | 16,0 | 6,5 | |||
SNBM1.25-4 | #8 | 4,3 | 7,2 | 16,0 | 6,5 | |||
SNBL1.25-4 | #8 | 4,3 | 8,1 | 16,0 | 6,5 | |||
SNBS1.25-5 | #10 | 5,3 | 8,1 | 16,0 | 6,5 | |||
SNBL1.25-5 | #10 | 5,3 | 9,5 | 16,0 | 6,5 | |||
SNBS1.25-6 | 1/4 | 6,4 | 9,5 | 16,0 | 6,5 | |||
SNBL1.25-6 | 1/4 | 6,4 | 12,0 | 22,0 | 11,0 | |||
SNB1.25-8 | 5/16 | 8,4 | 14,5 | 23,5 | 12,5 |
Drahtstrecke: 1.5-2.5㎜ ², A.W.G: 16~14, Imax=27A
Einzelteil nein. | Bolzengröße | Maß (Millimeter) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
SNB2-3.2 | #4 | 3,2 | 5,7 | 16,0 | 6,5 | 4,8 | 4,1 | 2,3 |
SNBS2-3.5 | #6 | 3,7 | 5,7 | 16,0 | 6,5 | |||
SNBL2-3.5 | #6 | 3,7 | 6,0 | 16,0 | 6,5 | |||
SNBS2-4 | #8 | 4,3 | 6,4 | 16,0 | 6,5 | |||
SNBM2-4 | #8 | 4,3 | 7,2 | 16,0 | 6,5 | |||
SNBL2-4 | #8 | 4,3 | 8,1 | 16,0 | 6,5 | |||
SNBS2-5 | #10 | 5,3 | 8,1 | 16,0 | 6,5 | |||
SNBL2-5 | #10 | 5,3 | 9,5 | 16,0 | 6,5 | |||
SNBS2-6 | 1/4 | 6,4 | 9,5 | 16,0 | 6,5 | |||
SNBL2-6 | 1/4 | 6,4 | 12,0 | 22,0 | 11,0 | |||
SNB2-8 | 5/16 | 8,4 | 14,5 | 23,5 | 12,5 |
Drahtstrecke: 2.5-4㎜ ², A.W.G: 14~12, Imax=37A
Einzelteil nein. | Bolzengröße | Maß (Millimeter) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
SNB3.5-3 | #4 | 3,2 | 5,7 | 18,3 | 7,0 | 6,0 | 5,0 | 3,0 |
SNB3.5-4 | #8 | 4,3 | 8,0 | 18,3 | 7,0 | |||
SNB3.5-5 | #10 | 5,3 | 8,0 | 18,3 | 7,0 | |||
SNB3.5-6 | 1/4 | 6,4 | 12,0 | 21,5 | 12,1 |
Drahtstrecke: 4-6㎜ ², A.W.G: 12~10, Imax=48A
Einzelteil nein. | Bolzengröße | Maß (Millimeter) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
SNB5.5-3.5 | #6 | 3,7 | 8,3 | 19,5 | 7,5 | 6,8 | 5,6 | 3,4 |
SNBS5.5-4 | #8 | 4,3 | 8,3 | 19,5 | 7,5 | |||
SNBL5.5-4 | #8 | 4,3 | 9,0 | 19,5 | 7,5 | |||
SNB5.5-5 | #10 | 5,3 | 9,0 | 19,5 | 7,5 | |||
SNBS5.5-6 | 1/4 | 6,4 | 9,0 | 19,5 | 7,5 | |||
SNBL5.5-6 | 1/4 | 6,4 | 12,0 | 25,5 | 12,0 | |||
SNB5.5-8 | 5/16 | 8,4 | 14,0 | 24,5 | 11,5 |
Drahtstrecke: 6-25㎜ ², A.W.G: 8~4
Einzelteil nein. | Bolzengröße | Maß (Millimeter) | Imax | ||||||
d2 | B | L | F | E | D∅ | d∅ | |||
SNB8-4 | #8 | 4,3 | 8,7 | 23,0 | 6,0 | 8,5 | 7,2 | 4,5 | 62A |
SNB8-5 | #10 | 5,3 | 12,0 | 24,5 | 5,7 | 8,5 | 7,2 | 4,5 | 62A |
SNB8-6 | 1/4 | 6,4 | 12,0 | 24,5 | 5,7 | 8,5 | 7,2 | 4,5 | 62A |
SNB8-8 | 5/16 | 8,4 | 14,5 | 28,0 | 8,3 | 8,5 | 7,2 | 4,5 | 62A |
SNB14-6 | 1/4 | 6,4 | 12,0 | 28,0 | 7,5 | 10,5 | 9,0 | 5,8 | 88A |
SNB14-8 | 5/16 | 8,4 | 14,0 | 28,0 | 7,5 | 10,5 | 9,0 | 5,8 | 88A |
SNB22-8 | 5/16 | 8,4 | 14,0 | 34,5 | 9,0 | 12,0 | 11,5 | 7,7 | 115A |
FAQ:
1. Sind Sie Fabrik oder Handelsgesellschaft?
Ja sind wir Hersteller in Wenzhou, China. Wir können Ihnen den konkurrenzfähigen Preis u. Kundendienst geben.
2. Können wir unseren Logo-/Website-/Firmennamen auf Produkten drucken?
Ja kann Ihr Logo als Ihre Nachfrage gedruckt werden. wir können Soem-Service anbieten.
3. Was ist die Vorbereitungs- und Anlaufzeit für regelmäßigen Auftrag?
7-15 Tage als Auftragsquantität
4. Können Sie Proben zur Verfügung stellen? Sind die Proben frei?
Ja können Proben mit Frachtkosten versehen werden, um zu sammeln zu sein.
5. Konnten Sie die Größe für Kunden ändern?
Ja können die Größen, für weitere Einzelheiten besonders angefertigt werden, in Verbindung treten mit uns bitte frei.
6. Wie über den Kundendienst?
Alle mögliche Kommentare werden, wir lösen Ihre Anwendungsprobleme begrüßt.
