Produktübersicht
40A 63A Niederspannungs-Haushaltswechselstromschütz mit 1/2/3/4 Polen und 25A Nennstrom für elektrische Anwendungen im Wohnbereich.
Hauptanwendungen & Funktionen
- Kompaktes Design: Platzsparende Konstruktion für nahtlose Integration in elektrische Hausinstallationen
- Niederspannungsbetrieb: Sicherer und effizienter Betrieb für den Hausgebrauch
- Mehrere Stromstärken: Erhältlich in 25A, 63A und 100A zur Erfüllung vielfältiger elektrischer Anforderungen im Wohnbereich
- Anwendung im Wohnbereich: Speziell für den Heimgebrauch entwickelt mit zuverlässigem und sicherem Betrieb
- Kompatibilität mit Wechselstrom: Funktioniert mit Standard-Haushaltssteckdosen
Technische Spezifikationen
Bestimmungsgemäße Betriebsleistung
| Nutzungskategorie |
Ic/Ie |
Ur/Ue |
cos Φ |
Einschaltzeit (s) |
Zwischenzeit (s) |
Betriebszyklen (Zyklen) |
| AC-7a |
1.0 |
1.05 |
0.80 |
0.05 |
10 |
30.000 |
| AC-7b |
(c) |
(b) |
0.45 |
0.05 |
10 |
30.000 |
(a) Wenn der Kontakt vollständig geschlossen ist, bevor er wieder öffnet, ist die Einschaltzeit kleiner als 0,05s erlaubt.
(b) Für Einschaltvorgänge Ur/Ue=1,0, für Ausschaltvorgänge Ur/Ue=0,17
(c) Für Einschaltvorgänge Ic/Ie=6,0, für Ausschaltvorgänge Ic/Ie=1,0
Schaltvermögen
| Nutzungskategorie |
Ic/Ie |
Ur/Ue |
cos Φ |
Einschaltzeit (s) |
Zwischenzeit (s) |
Betriebszyklen (Zyklen) |
| AC-7a |
1.5 |
1.05 |
0.80 |
0.05 |
10 |
50 |
| AC-7b |
8 |
1.05 |
0.45 |
0.05 |
10 |
50 |
Betriebslebensdauer
Mechanische Lebensdauer: 1 Million Zyklen bei maximal 300 Betriebszyklen pro Stunde
Elektrische Lebensdauer: 100.000 Zyklen bei maximal 100 Betriebszyklen pro Tag
Produktmerkmale
- Modulare Steuergeräte mit innovativer Struktur und kompakten Abmessungen
- DIN-Schienenmontage mit modularer Größe für einfache Integration
- Ästhetisch ansprechendes Design mit verbesserten Sicherheitsmerkmalen
- Kompatibel mit Inversionsstruktur und kombinierbar mit Miniatur-Leistungsschaltern in Beleuchtungskästen
- Hochwertige Isolationsmaterialien für verbesserte Sicherheitsleistung
- Leiser Betrieb, geeignet für Hotels, Krankenhäuser und Wohnbereiche
Diese Produktserie hat autorisierte Tests durch TUV Rheinland-Labore bestanden und verfügt über eine CE-Zertifizierung.
Bestellcodes für HC-Hausschütze
25A Modelle
| Spannung |
2P Modelle |
4P Modelle |
| 24V |
HC-225-24-10 |
HC-425-24-30 |
| HC-225-24-20 |
HC-425-24-40 |
| HC-225-24-11 |
HC-425-24-31 |
| HC-225-24-02 |
HC-425-24-22 |
|
|
HC-425-24-04 |
63A Modelle
| Spannung |
2P Modelle |
4P Modelle |
| 24V |
HC-263-24-10 |
HC-463-24-30 |
| HC-263-24-20 |
HC-463-24-40 |
| HC-263-24-11 |
HC-463-24-31 |
| HC-263-24-02 |
HC-463-24-22 |
|
|
HC-463-24-04 |

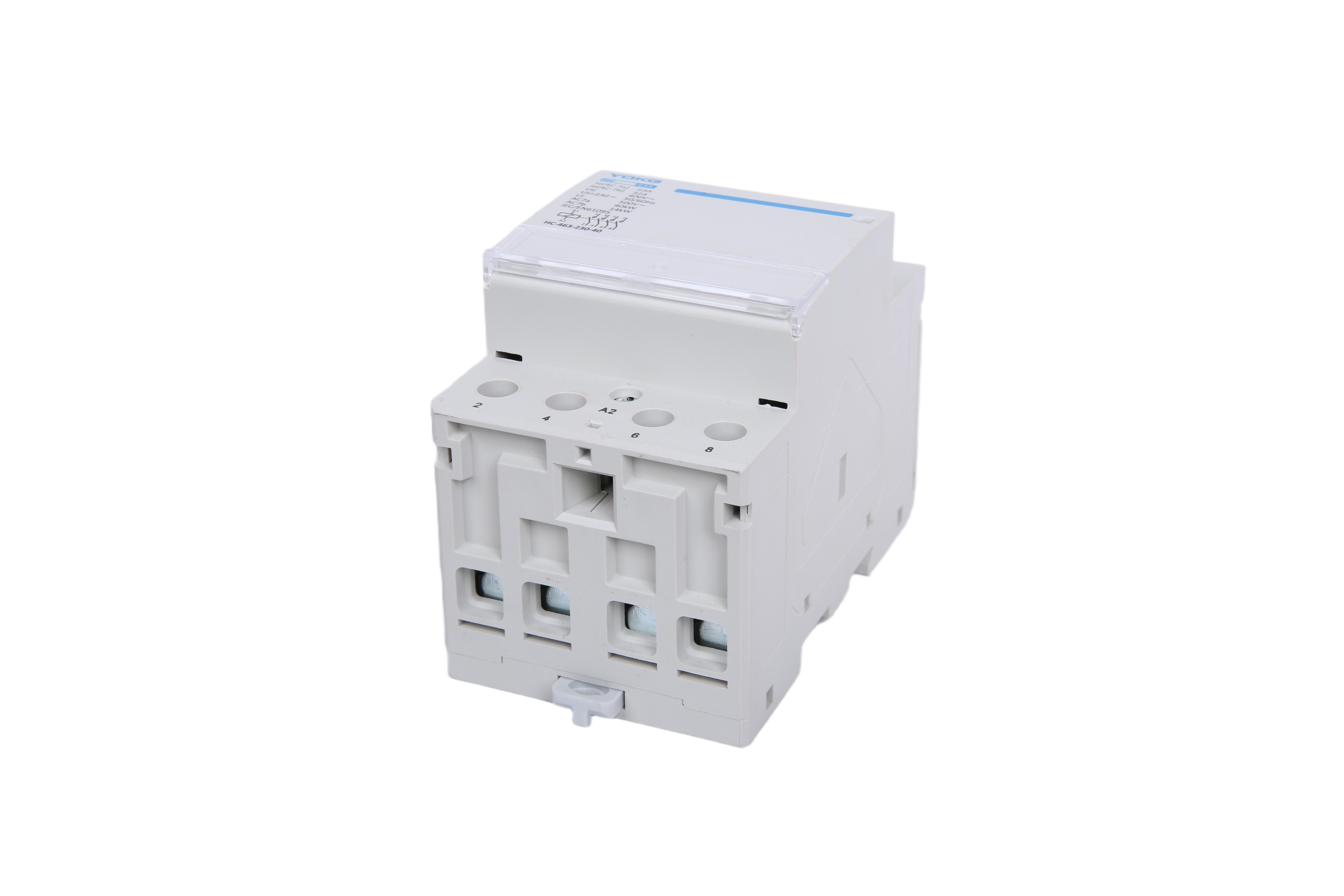

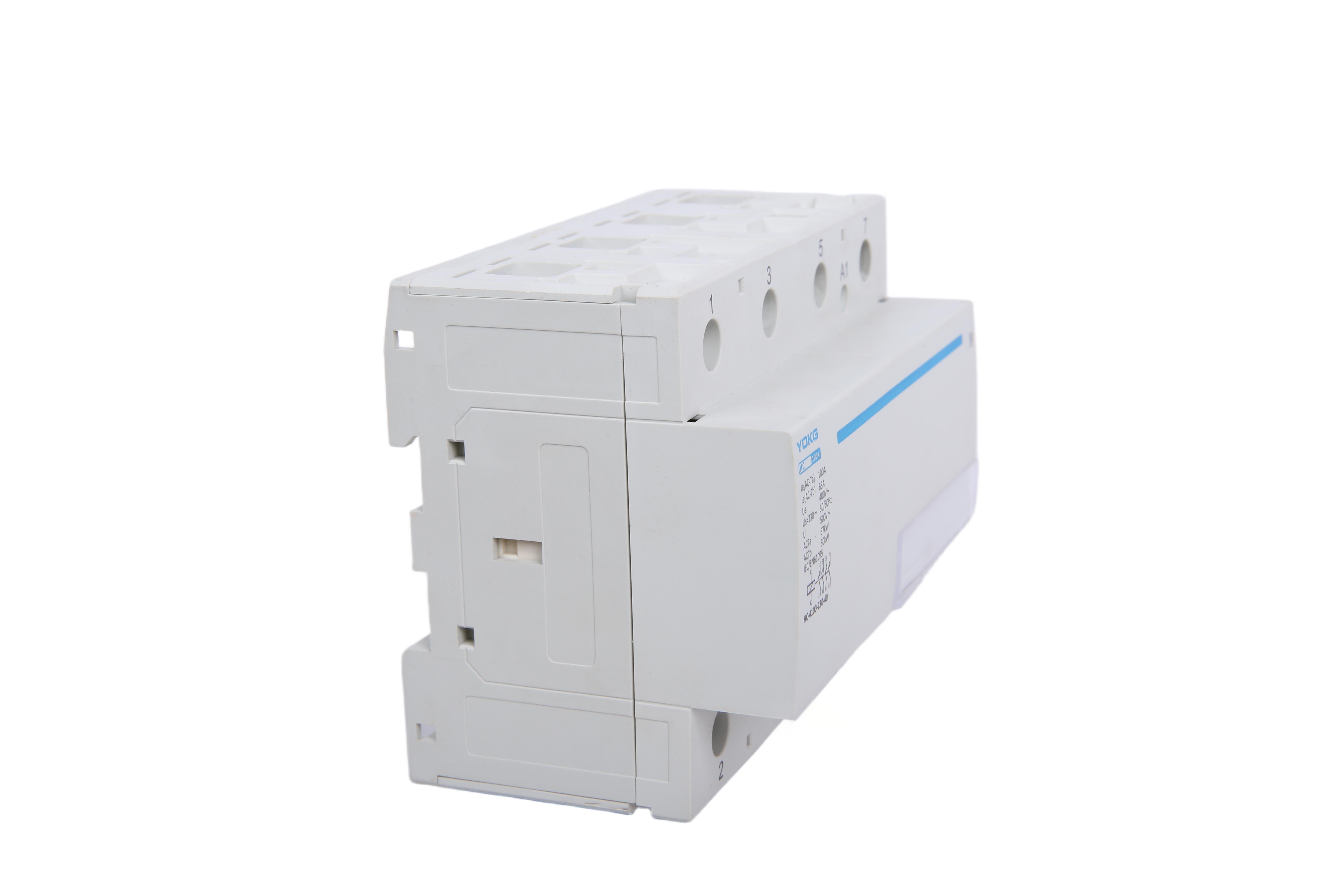

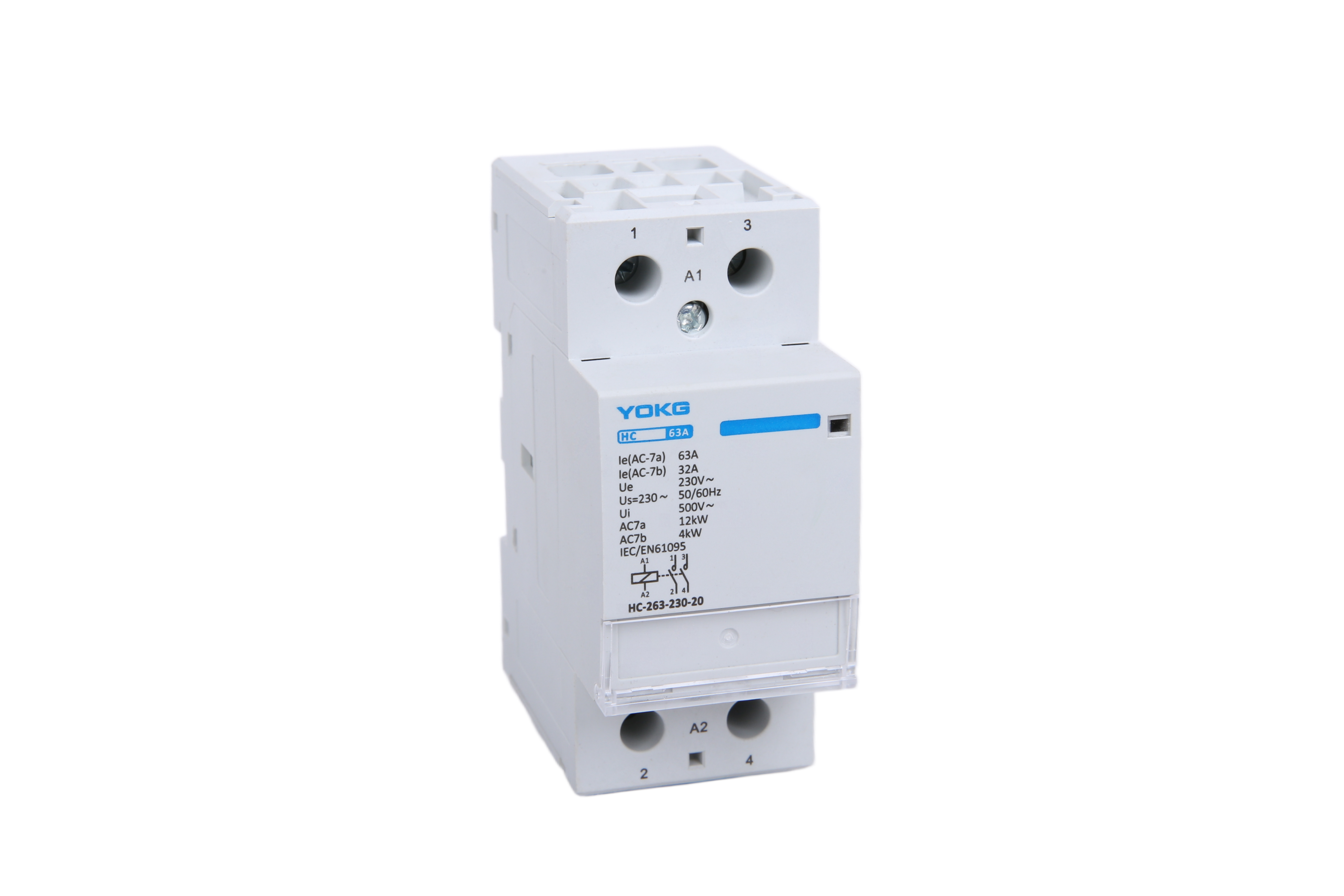

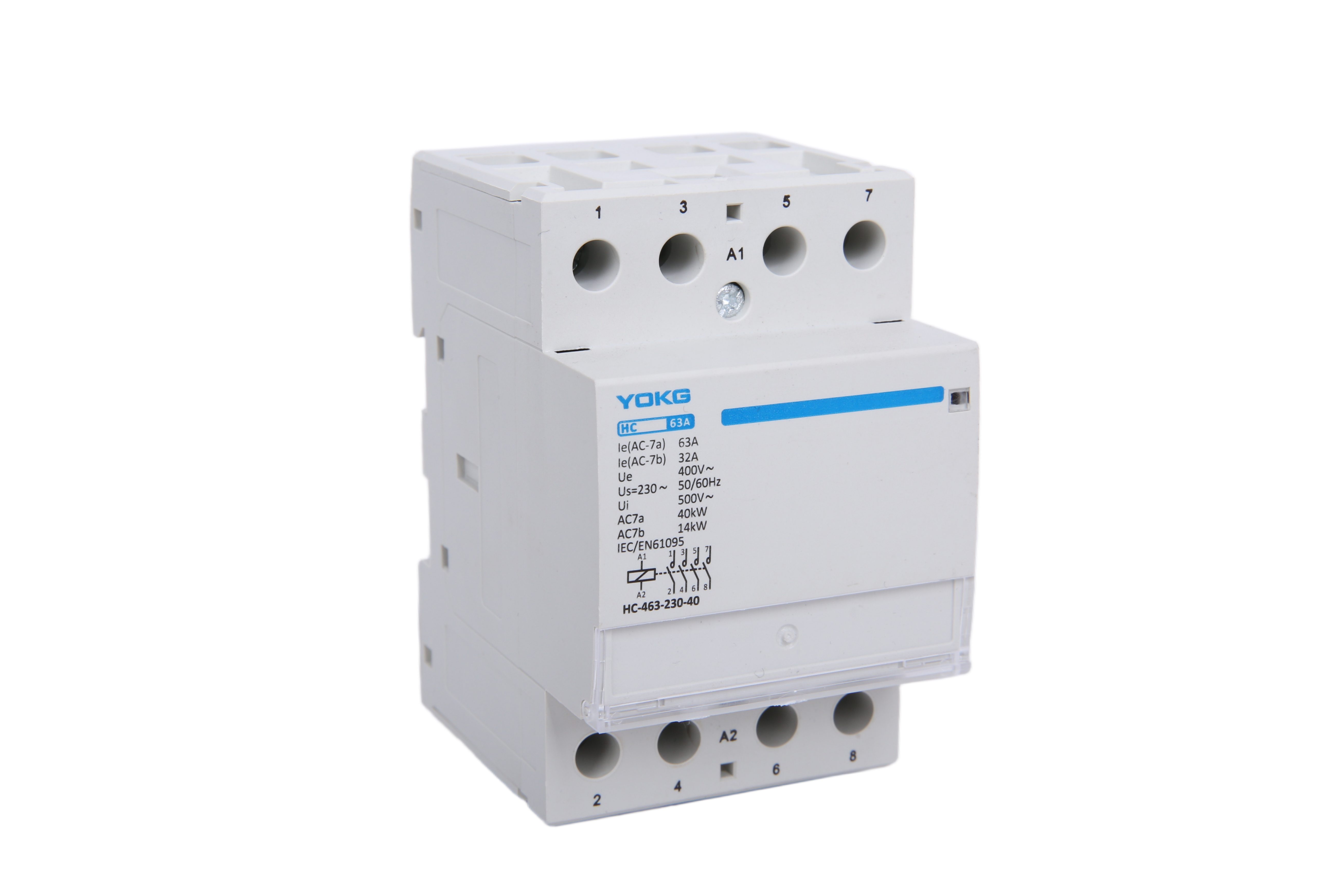

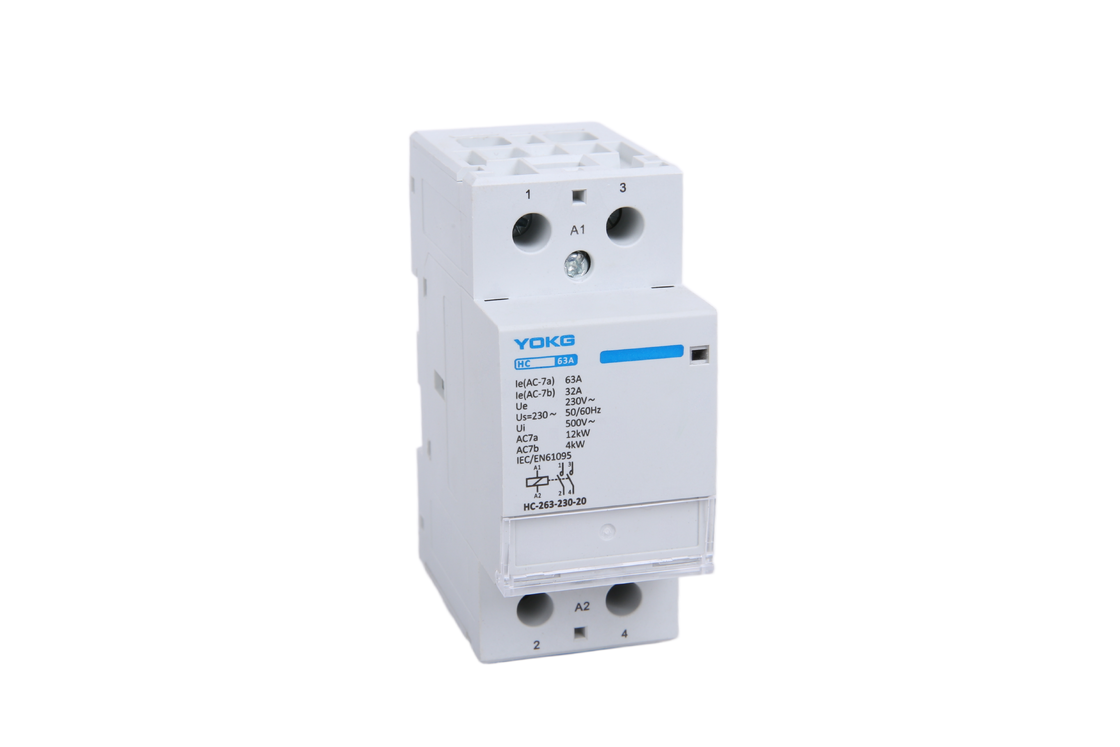

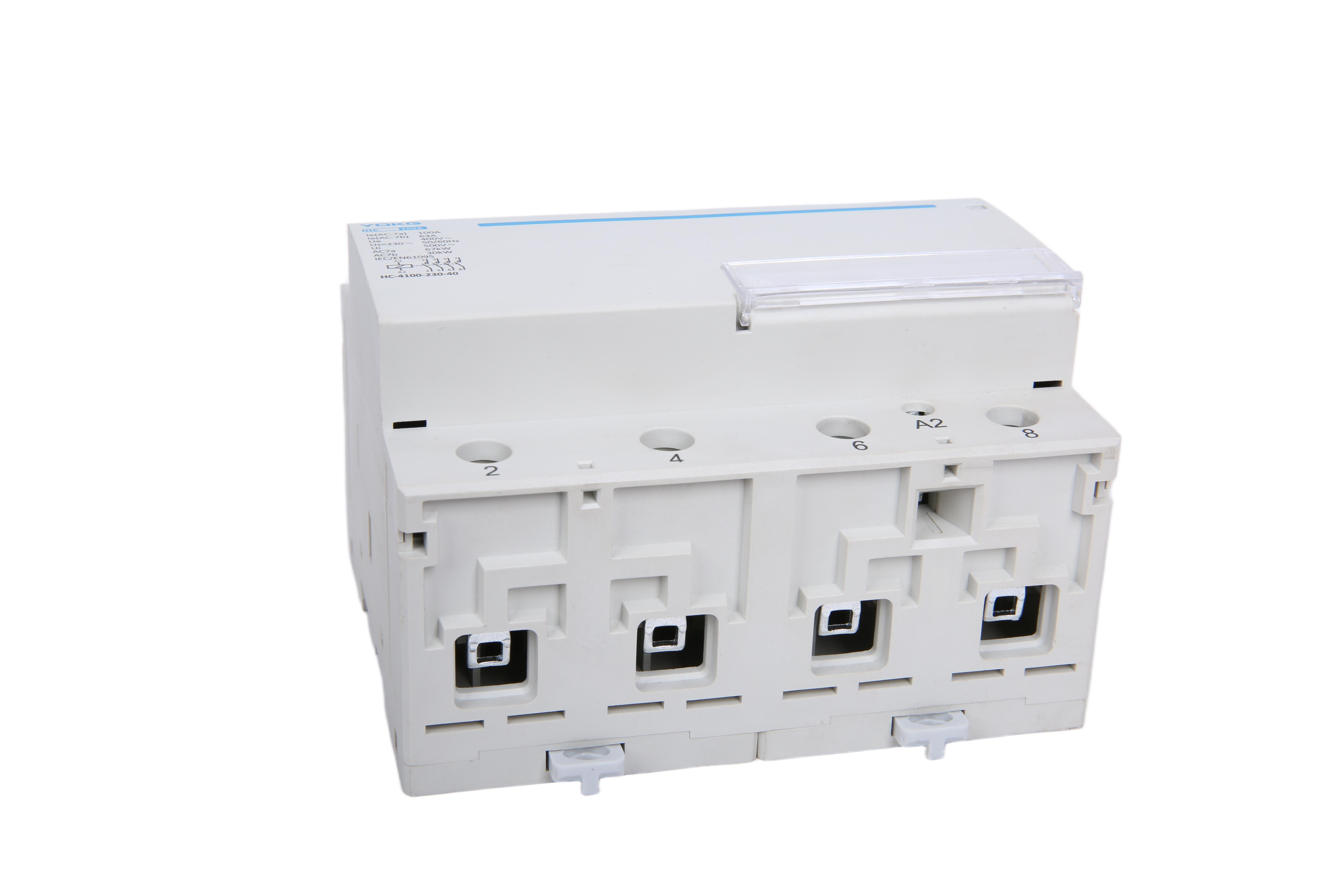

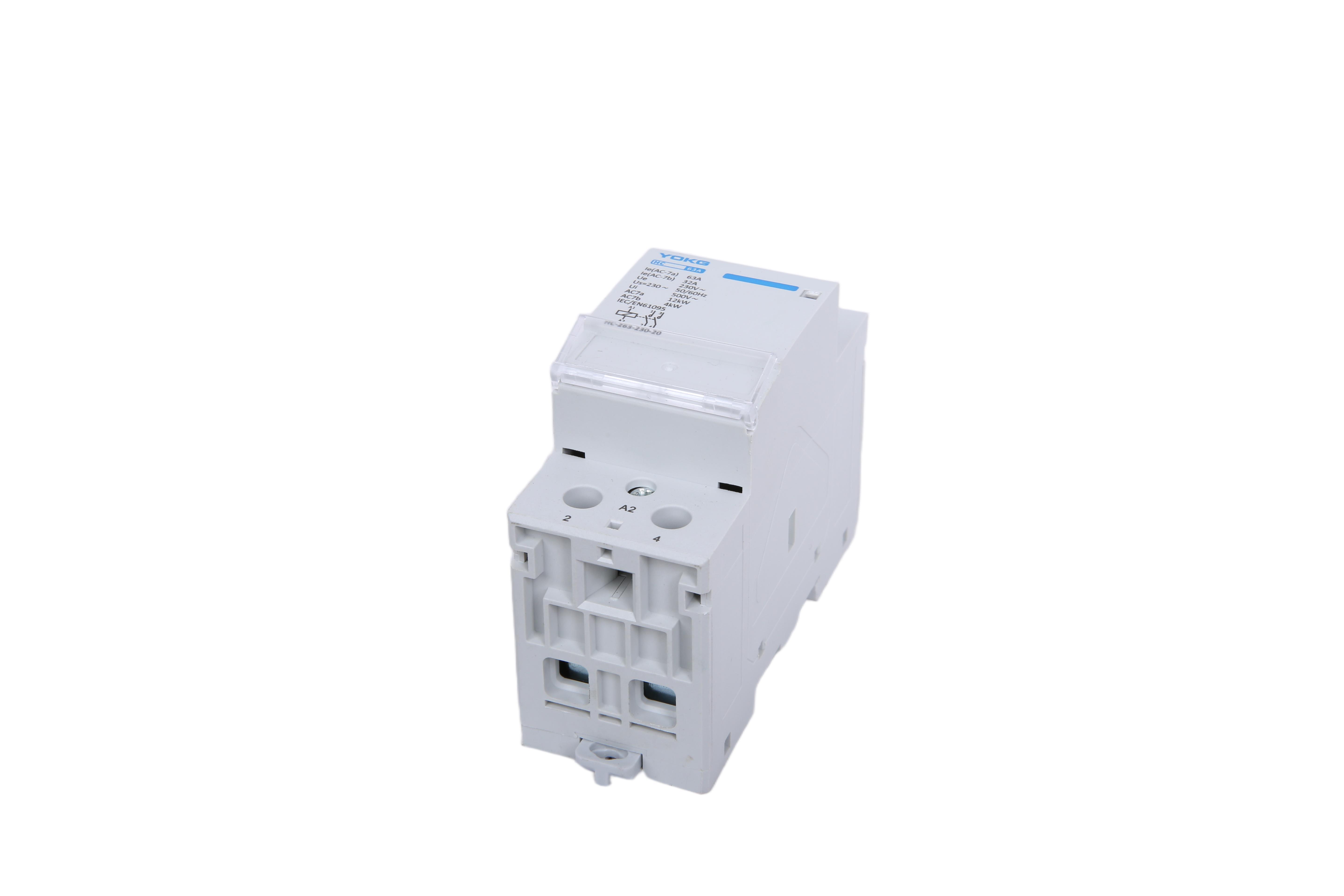

Produktbilder
Zertifizierungen
Häufig gestellte Fragen
Könnte ich Preise für Ihre Produkte erhalten?
Herzlich willkommen. Bitte senden Sie uns gerne eine Anfrage. Sie erhalten unsere Antwort innerhalb von 24 Stunden.
Können wir unser Logo/unsere Website/unseren Firmennamen auf den Produkten anbringen?
Ja, OEM und ODM sind verfügbar.
Was ist die Lieferzeit für eine reguläre Bestellung?
Normalerweise 7-15 Werktage, abhängig von der Bestellmenge und den Anpassungsanforderungen.
Inspizieren Sie die fertigen Produkte?
Unsere Produkte werden vor der Verpackung zu 100 % selbst geprüft und getestet.
Wie sind die Zahlungsbedingungen?
Unsere Zahlungsbedingungen sind T/T, Western Union, L/C bei Sicht.
Welche Versandmethode bieten Sie an?
Seefracht, Luftfracht, Expresslieferung (DHL/FedEx/UPS) nach Ihren Wünschen.
