Produktdetails:
|
| Spule: | Wechselstrom | Anwendung: | Haushalt, Hotels, Wohnung |
|---|---|---|---|
| Hauptstromkreisbewertung: | 63A | Grad Schutz: | IP20 |
| Spannung: | 24V, 48V, 110V, 230V | Betriebstemperatur: | -5°C ~+60°C |
| Markieren: | 63-Ampere-Miniaturhaushalt Wechselstrom-Kontaktgeber,Haushalt Wechselstrom-Kontaktgeber 63amp IP20,2-phasiger Kontaktgeber IP20 1no 1nc |
||

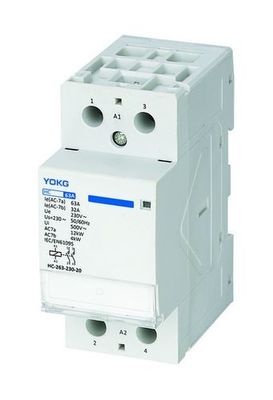

2-phasige Miniaturschütze 1NO 1NC kontaktgeber-63amp
Anwendung:
HC-Reihenhaushaltsschütze sind für Kontrollehaushaltsgeräte u. ähnliche Verwendung niedrige Mikrolast passend und auch steuern die ladenden Haushaltsmotoren, deren Kontrollemacht verringert wird, die Produkte, werden verwendet für Familie, Hotel, apratment etc. Plätze, und es kann verwirklichte automatische Funktion sein.
Modell und Definition:
Bedingungen und Installations-Zustand:
♦ die Umgebungstemperatur: -5~+40℃, Durchschnitt nicht mehr als +35℃ innerhalb 24 Stunden.
♦ Höhe (m): 2000 Meter nicht übersteigen
♦ Witterung: Wenn die Höchsttemperatur +40℃ ist, sollte die relative Luftfeuchtigkeit der Luft nicht als 50% höher sein. Die höhere relative Luftfeuchtigkeit sollte bei der niedrigeren Temperatur zum Beispiel bei der 90% Feuchtigkeit erlaubt werden wenn ℃ 20. Sondermaßnahmen sollten ergriffen werden, wenn Kondensattau gelegentlich wegen der Temperaturwechsel geschieht.
♦ Verschmutzungsgrad: Klasse 2
♦ Installationskategorie: II
♦ Montage: Auf Befestigungsschieneinstallation der Lärmschiene TH35-7.5
♦ Schutzgrad: IP20
General:
Elektrische Bewertung: bis zu 25A 40A, 63A, 100A Gebrauchskategorie: AC-1, AC-7a, AC-7b
Standard: IEC/EN 61095 Elektrische Lebensdauer 100.000, mechanische Lebensdauer 1.000.000
HC-225/HC-240/HC-263: Ue=230V~ HC-425/HC-440/HC-463: Ue=400V~
Operations-Strecke:
Kontaktgeber zieht herein zuverlässig an irgendeinem Wert zwischen 85% uns und 110%Us. 110% wir ist der Grenzwert und 85%Us ist der manimum Wert.
Kontaktgeber befreit und bricht vollständig zwischen 75% uns und 20% wir. 20% wir ist der Grenzwert und 75%Us ist der Minimalwert.
Festgesetzte Operationsleistung:
| Herstellung und Bedingung brechend | ||||||
| Gebrauchskategorie | Ic/Ie | Ur/Ue | Lattich Φ | Herstellung von Zeit (a) s |
Abstandzeit s |
Arbeitszyklus Zeiten |
| AC-7a | 1,0 | 1,05 | 0,80 | 0,05 | 10 | 30 000 |
| AC-7b | (c) | (b) | 0,45 | 0,05 | 10 | 30 000 |
| (a), wenn Kontakt vollständig geschlossen hat, bevor er wieder brach, wird die Herstellungszeit kleiner als 0.05s erlaubt. (b), für die Herstellung von opertion Ur/Ue=1.0, für das Brechen der Operation Ur/Ue=0.17 (c), für die Herstellung der Operation Ic/Ie=6.0, für das Brechen der Operation Ic/Ie=1.0 |
||||||
Herstellung und Ausschaltvermögen:
| Herstellung und Bedingung brechend | ||||||
| Gebrauchskategorie | Ic/Ie | Ur/Ue | Lattich Φ | Herstellung von Zeit (a) s |
Abstandzeit s |
Arbeitszyklus Zeiten |
| AC-7a | 1,5 | 1,05 | 0,80 | 0,05 | 10 | 50 |
| AC-7b | 8 | 1,05 | 0,45 | 0,05 | 10 | 50 |
Mechanische Lebensdauer:
Mechanische Lebensdauer: 1 Millionmal, Arbeitszyklen pro Stunde betragen 300mal.
Elektrische Lebensdauer:
Elektrische Lebensdauer: 100.000mal, MaximumArbeitszyklen betragen pro Tag 100mal.
Produkte:
♦ Kontaktgeber sind modulare Steuergeräte der neuen Struktur, Bändchen. Seine Eigenschaft umfasst Lärmschieneninstallation, modulare Größe, schönen Entwurf und Sicherheit. Sie kann Umstellungsstruktur auftragen und mit Minileistungsschalter im Beleuchtungskasten kombiniert werden.
♦ wendet es gutes Isoliermaterial an, die den Sicherheitsindex verbessern.
♦ hat es guten Auftritt und lärmarm und ist für Hotel und Krankenhaus, etc. passend.
HC-Ausgangskontaktgeber-Bestellnummer:
| 63A | 2P | 4P |
| 24V | HC-263-24-10 | HC-463-24-30 |
| HC-263-24-20 | HC-463-24-40 | |
| HC-263-24-11 | HC-463-24-31 | |
| HC-263-24-02 | HC-463-24-22 | |
| HC-463-24-04 | ||
| 48V | HC-263-48-10 | HC-463-48-30 |
| HC-263-48-20 | HC-463-48-40 | |
| HC-263-48-11 | HC-463-48-31 | |
| HC-263-48-02 | HC-463-48-22 | |
| HC-463-48-04 | ||
| 110V | HC-263-110-10 | HC-463-110-30 |
| HC-263-110-20 | HC-463-110-40 | |
| HC-263-110-11 | HC-463-110-31 | |
| HC-263-110-02 | HC-463-110-22 | |
| HC-463-110-04 | ||
| 230V | HC-263-230-10 | HC-463-230-30 |
| HC-263-230-20 | HC-463-230-40 | |
| HC-263-230-11 | HC-463-230-31 | |
| HC-263-230-02 | HC-463-230-22 | |
| HC-463-230-04 |
