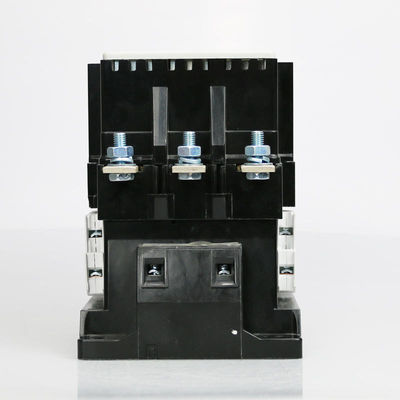

Magnetischer 3TF Reihe 3P Wechselstrom-Kontaktgeber 24V 120V 240V 480V 220V 3TF52
Anwendungen:
Kontaktgeber der Macht 3TF sind für das Schalten und die Kurzschluss Kontrolle und die Schleifringläufermotoren sowie andere Wechselstrombelastungen passend,
wie Solenoide, Kondensatoren, Beleuchtungslasten, Heizungslasten und Transformatorlasten.
Standards:
Kontaktgeber passen sich an IS/IEC 60947-4-1 an. Sie tragen auch das E-Zeichen.
Koordinierte Zufuhr:
Kontaktgeber und Birelais sind auf Art-2 Koordination an IQ = 50kA, 415V Wechselstrom, 50Hz gemäß IS/IEC 60947-4-1, für beide geprüft worden
geschützte sowie fuseless Bewegungszufuhren der Sicherung.
Hauptparameter und technische Leistung:
| Art | STF52 | STF53 | STF54 | STF55 | STF56 | STF57 | ||
| Bewertete Heizung gegenwärtiges (a) | 210 | 210 | 300 | 300 | 400 | 550 | ||
| Bewertete Isolierungsspannung (V) | 690 | |||||||
| Bewertete Auswirkungswiderstandsspannung (KV) | 6 | |||||||
| Bewertete Herstellungskapazität | 10le | |||||||
| Bewertetes Ausschaltvermögen | 8le | |||||||
| Polen | 3 | |||||||
| Hilfskontakt | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| Kurzzeitiger Widerstandsstrom (A) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
Bewerteter Arbeitsstrom (A) |
380V | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| Kontrollierbare Leistungsstärke (Kilowatt) 50Hz |
AC-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
| 380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
| AC-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
| Operationsfrequenz (times/h) | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| Elektrische Lebensdauer (10000/times) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Mechanische Lebensdauer (10000/times) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| Anziehung Spulenfunktionsspannungstoleranz (Wechselstrom) | (85%~110%) wir +40℃ | |||||||
| Anziehung der Spulen-Leistungsaufnahme | Halten (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
| Aufnahme (VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| Herkömmliche Thermik des Hilfskontakts (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Bewertete Isolierungsspannung des Hilfskontakts (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Hilfskontakt veranschlagte arbeitendes gegenwärtiges (a) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | |
| 220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | ||
Funktions-und Installations-Zustand:
* Umgebungstemperatur: -5℃--+40℃ und Durchschnitt nicht mehr als +35℃ innerhalb 24 Stunden;
* Höhe: ≤ 2000m;
* Klimaanlage: wenn die Höchsttemperatur +40℃ ist, ist die relative Luftfeuchtigkeit der Luft nicht bis 50%, aber die höhere Feuchtigkeit wird bei der niedrigeren Temperatur erlaubt. Gleiches, 90% Feuchtigkeit an 20℃. Der Kondensattau sollte wann bei der niedrigeren Temperatur betrachtet werden;
* Verschmutzungsgrad: Klasse 3
* Installationskategorie: III
* Schutzgrad: IP20
* Installationszustand: der Steigungswinkel zwischen Installationsseite und vertikaler Seite sollte nicht sein mehr als ±5℃
* Auswirkung und vibrattion: der Kontaktgeber muss unter diesen Umständen installiert sein und ohne das offensichtliches Rütteln, Auswirkung und Erschütterung funktionieren.
Auftritt-und Installations-Maß:
Installationsmaß:
| Art | Ein maximales | B maximal | C maximal | a | b | ∅ |
|
SFC52 |
140 | 185 | 190 | 110 | 160 | 7,0 |
| SFC53 | 140 | 185 | 190 | 110 | 160 | 7,0 |
| SFC54 | 150 | 205 | 205 | 120 | 180 | 9,0 |
| SFC55 | 150 | 205 | 205 | 120 | 180 | 9,0 |
| SFC56 | 165 | 205 | 230 | 130 | 180 | 9,0 |
| SFC57 | 165 | 205 | 230 | 130 | 180 | 9,0 |
