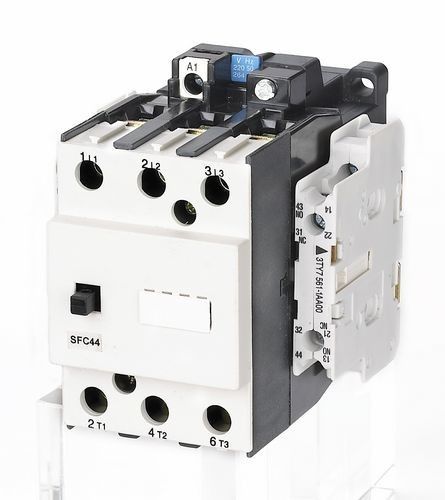

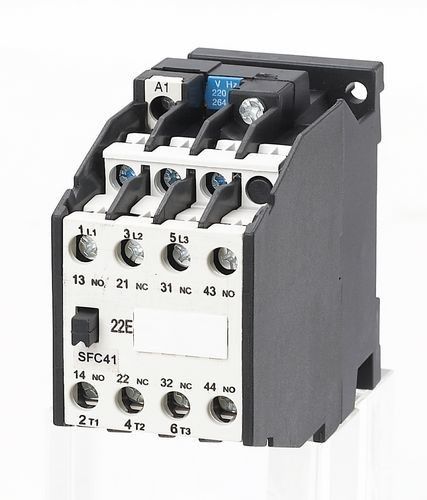

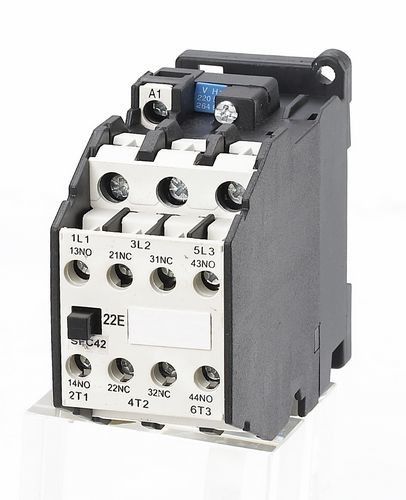

Niederspannungs-AC-Schütz nach IEC60947, 3-polig, 2SÖ+2SZ, 20A, 30A, 55A
Anwendung:
Der AC-Schütz der SFC-Serie (im Folgenden Schütz genannt) ist für den Einsatz in Stromkreisen bis zu einer Nennspannung von 690V AC 50 Hz oder 60 Hz, einer Nennisolationsspannung von 690V und einem Nennstrom von 9A bis 475A bei der Nennbetriebsspannung von 380V im Anwendungstyp AC-3 geeignet und wird zum Fernschalten von Stromkreisen verwendet. Der Schütz ist für häufiges Starten und Steuern von AC-Motoren geeignet.
Diese Schützserie entspricht GB 14048, IEC60947-4-1
Hauptparameter und technische Leistung:
| Typ |
SFC40 |
SFC41 |
SFC42 |
SFC43 |
SFC44 |
SFC45 |
| Nennwärmestrom (A) |
20 |
20 |
30 |
30 |
55 |
55 |
| Nennisolationsspannung (V) |
690 |
| Nennstoßspannungsfestigkeit (KV) |
6 |
| Nenn-Einschaltvermögen |
10le |
| Nenn-Ausschaltvermögen |
8le |
| Pole |
3 |
| Hilfskontakt |
2SÖ+2SZ |
2SÖ+SZ |
2SÖ+2SZ |
2SÖ+SZ |
2SÖ+2SZ |
2SÖ+SZ |
| Kurzzeitstromfestigkeit (A) |
10S |
72 |
96 |
128 |
176 |
256 |
304 |
Nennbetriebsstrom (A) |
380V |
AC-3 |
9 |
12 |
16 |
22 |
32 |
38 |
| AC-4 |
3.3 |
4.3 |
7.7 |
8.5 |
15.6 |
18.5 |
Steuerbare Motorleistung (KW)
50Hz |
AC-3 |
220V |
2.4 |
3.3 |
4 |
5.5 |
8.5 |
11 |
| 380V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
| 500V |
5.5 |
7.5 |
9 |
11 |
21 |
25 |
| 660V |
5.5 |
7.5 |
11 |
11 |
23 |
23 |
| AC-4 |
380V |
1.4 |
1.9 |
3.5 |
4 |
7.5 |
9 |
| 660V |
2.4 |
3.3 |
6 |
6.6 |
13 |
15.5 |
| Betriebsfrequenz (Zyklen/h) |
AC-3 |
1200 |
1200 |
1200 |
1200 |
600 |
600 |
| AC-4 |
300 |
300 |
300 |
300 |
300 |
300 |
| Elektrische Lebensdauer (10000/Zyklen) |
AC-3 |
100 |
100 |
100 |
100 |
80 |
80 |
| AC-4 |
20 |
20 |
20 |
20 |
20 |
20 |
| Mechanische Lebensdauer (10000/Zyklen) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
| Betriebsspannungstoleranz der Ankerspule (AC) |
(85%～110%)Us +40℃ |
| Leistungsaufnahme der Ankerspule |
Halten (VA) |
10 |
10 |
10 |
10 |
12.1 |
12.1 |
| Anziehen (VA) |
68 |
68 |
68 |
68 |
101 |
101 |
| Nennwärmestrom der Hilfskontakte (A) |
10 |
10 |
10 |
10 |
10 |
10 |
| Nennisolationsspannung der Hilfskontakte (V) |
690 |
690 |
690 |
690 |
690 |
690 |
| Nennbetriebsstrom der Hilfskontakte (A) |
AC-15 |
380V |
6 |
6 |
6 |
6 |
4 |
4 |
| 220V |
10 |
10 |
10 |
10 |
6 |
6 |
| DC-13 |
110V |
0.9 |
0.9 |
0.9 |
0.9 |
1.14 |
1.14 |
| 220V |
0.45 |
0.45 |
0.45 |
0.45 |
0.48 |
0.48 |
Betriebs- und Einbaubedingungen:
* Umgebungstemperatur: -5℃--+40℃ und im Durchschnitt nicht mehr als +35℃ innerhalb von 24 Stunden;
* Höhe: ≤ 2000m;
* Luftbedingungen: Bei höchster Temperatur von +40℃ darf die relative Luftfeuchtigkeit nicht mehr als 50% betragen, aber bei niedrigeren Temperaturen ist eine höhere Luftfeuchtigkeit zulässig. Z.B. 90% Luftfeuchtigkeit bei 20℃. Kondenswasserbildung ist bei niedrigeren Temperaturen zu berücksichtigen;
* Verschmutzungsgrad: Klasse 3
* Einbaukategorie: III
* Schutzart: IP20
* Einbaubedingung: Der Neigungswinkel zwischen der Einbaufläche und der senkrechten Fläche sollte nicht mehr als ±5° betragen
* Stoß und Vibration: Der Schütz muss unter Umständen ohne offensichtliches Schütteln, Stoßen und Vibrationen installiert und betrieben werden.
Konstruktionsmerkmale:
* Geringe Größe, geringes Gewicht, geschlossene Lichtbogenkammer, geringer Lichtbogenabstand
* Die Lichtbogenlöschkonstruktion ist neuartig, der Kontaktverschleiß ist gering, mit langer elektrischer Lebensdauer
* Der Magnetbetrieb hat viele Vorteile wie gute Zuverlässigkeit, Schlagfestigkeit, Ermüdungsbeständigkeit und so weiter
* Der Kontakt hat zwei Paare von Schließern und Öffnern als Hilfskontakte, zusätzlich können weitere Hilfskontakte montiert werden
* Neben der Verschraubung kann der Schütz mit einer Standard-Montageschiene von 35 mm Länge befestigt werden
Abmessungen und Einbaumaße:
Einbaumaße:
| Typ |
A max |
B max |
C max |
a |
b |
Ø |
|
SFC40
|
46 |
79 |
106 |
35 |
60 |
4.8 |
| SFC41 |
46 |
79 |
106 |
35 |
60 |
4.8 |
| SFC42 |
46 |
89 |
116 |
35 |
75 |
4.8 |
| SFC43 |
46 |
89 |
116 |
35 |
75 |
4.8 |
| SFC44 |
84 |
105 |
110 |
45 |
75 |
5 |
| SFC45 |
84 |
105 |
110 |
45 |
75 |
5 |
