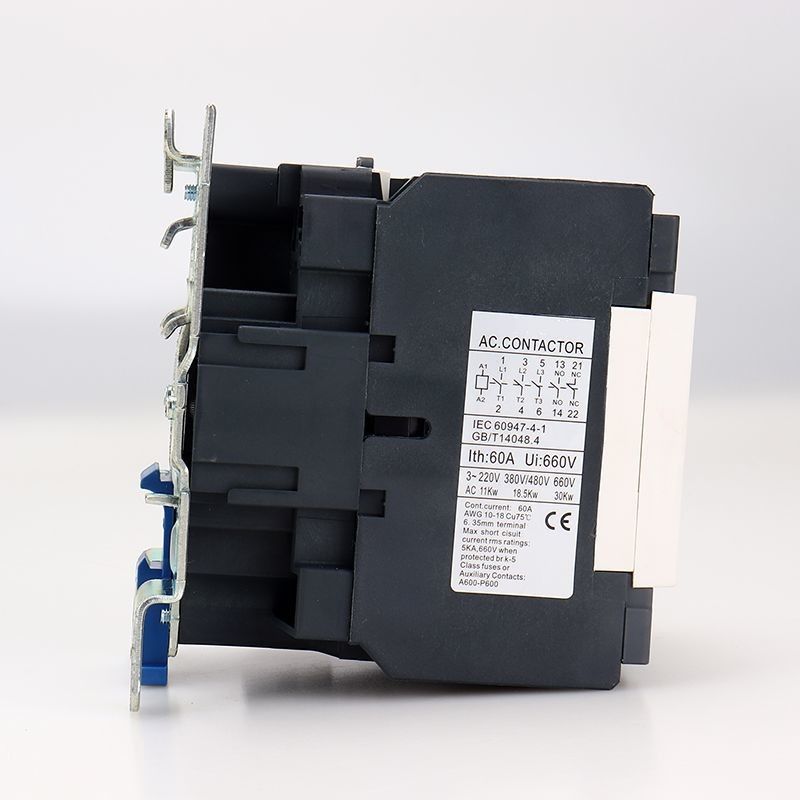

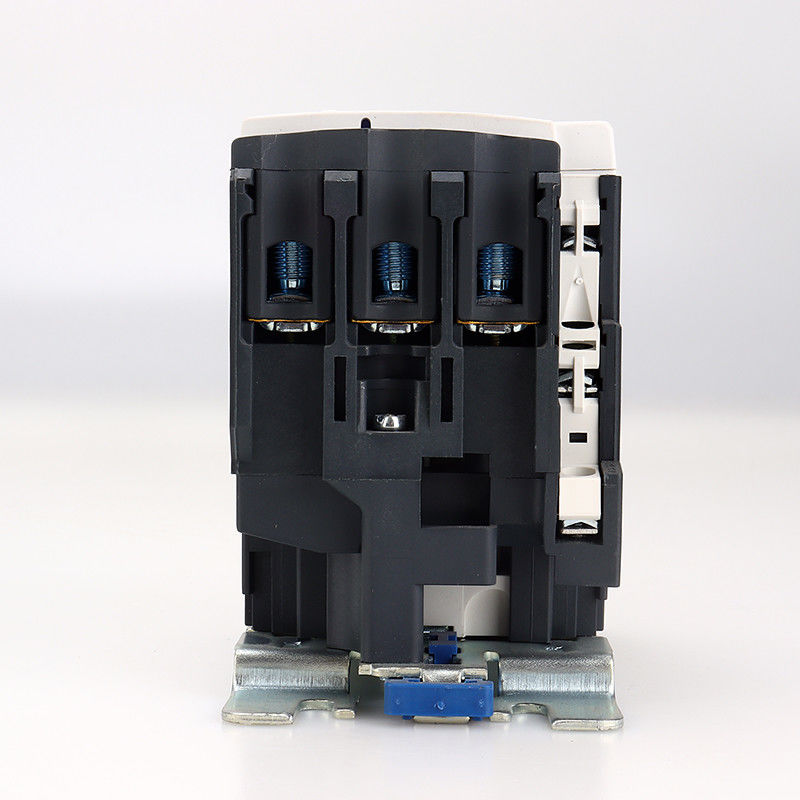

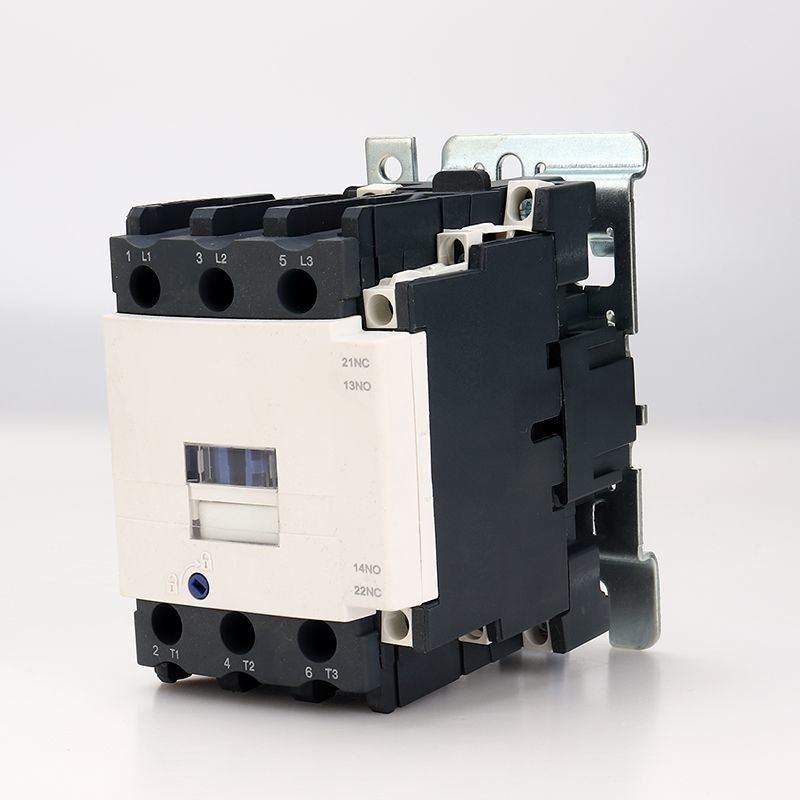

3 Pole-Kontaktgeber 60 Spulen-Spannung 220V 380vac 1 Ampere-Nennspannungs-660V NICHT oder 1 NC
General:
|
Produkt-Name: |
Magnetische Kontaktgeber Wechselstroms |
|
Modell: |
Reihe SC1 |
|
Ursprungsort |
Wenzhou, China |
|
Markenname |
YOKG |
|
Nennspannung: |
WECHSELSTROM 230V-690V |
|
Bewertete Frequenz: |
50Hz/60Hz |
|
Zahl von Pfosten: |
3P+NO/NC |
|
Nennstrom: |
09A 12A 18A 20A 25A 32A 40A 50A 63A 80A 95A |
|
Exekutivstandards: |
Iec 60947-4 |
|
Installation: |

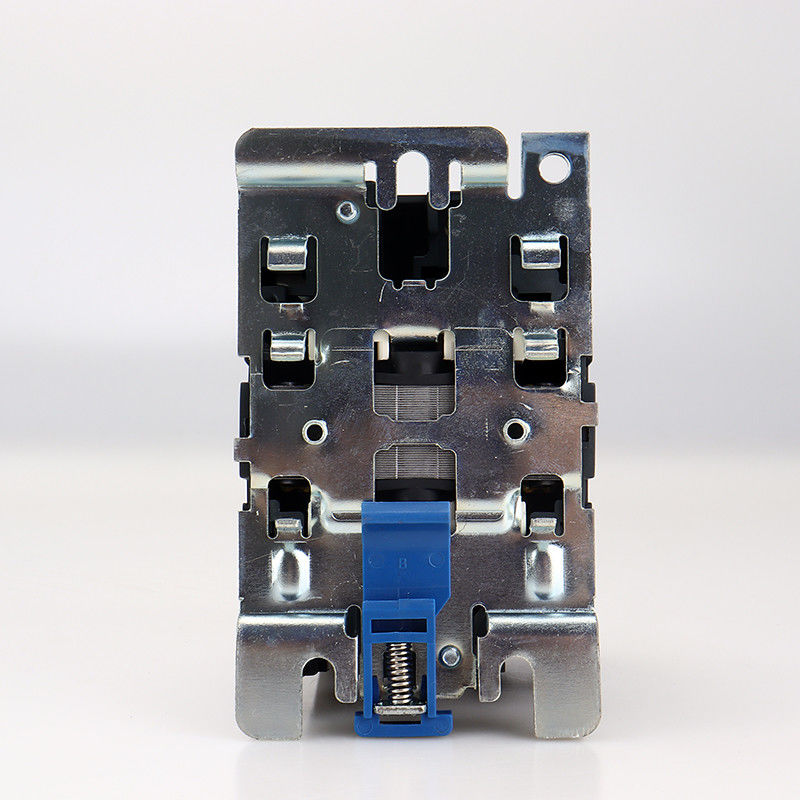

Lärmschiene/-Schraubmontage |
|
Anwendung |
Wechselstrom-Motorsteuerung |
Hauptparameter und technische Leistung:
| Art | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Bewertete Heizung gegenwärtiges (a) | 50 | 60 | 80 | 110 | 110 | ||
| Bewertete Isolierungsspannung (V) | 690 | ||||||
| Bewertete Auswirkungswiderstandsspannung (KV) | 6 | ||||||
| Bewertete Herstellungskapazität | 10le | ||||||
| Bewertetes Ausschaltvermögen | 8le | ||||||
| Polen | 3 | ||||||
| Hilfskontakt | 1NO + 1NC | ||||||
| Kurzzeitiger Widerstandsstrom (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Bewerteter Arbeitsstrom (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Kapazität AC-3 von Phase 3 Kurzschlussmotor (AC-3) Kilowatt |
220V/230V | 11 | 15 | 18,5 | 22 | 25 | |
| 380V/400V | 18,5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Operationsfrequenz (times/h) | Elektrische Lebensdauer | 600 | |||||
| Mechanische Lebensdauer | 3600 | ||||||
| Elektrische Lebensdauer AC-3 (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| Mechanische Lebensdauer (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Ausgerüstete Sicherungsart | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Bewertete Steuerversorgungsspannung wir (V) | 50/60Hz | 12~480 | |||||
| Operationsstrecke | Einschiebbar | (85%~110%) wir +40℃ | |||||
| Freigeben | (20%~75%) wir -5℃ | ||||||
| Durchschnittliche Energie Wechselstrom-Spule (VA) | Anfang | 200 | |||||
| Halten | 20 | ||||||
| Energie-Leistungsfähigkeits-Klasse | Klasse 3 | ||||||
| Verlustwärme (W) | 6 ~10 | ||||||
| Auslösezeit (Frau) | Abschluss | 20 | 25 | 20 | 35 | ||||
| Bruch | 8 | 15 | 8 | 20 | |||||
| Hauptstromkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 Stöcke | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 Stöcke | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Harter Draht (㎟) | 1 Stock | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 Stöcke | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Befestigende Schraubengröße | M8 | M10 | |||||
| Festziehen befestigendes Drehmoment (N.m) | 3,5 | 4 | |||||
| Regelkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 Stöcke | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 Stöcke | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Harter Draht (㎟) | 1 Stock | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 Stöcke | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Befestigende Schraubengröße | M3.5 | ||||||
| Festziehen befestigendes Drehmoment (N.m) | 0,8 | ||||||
Auftritt-und Installations-Maß:
Installationsmaß:
| Art | Ein maximales | B maximal | C maximal | a | b | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
