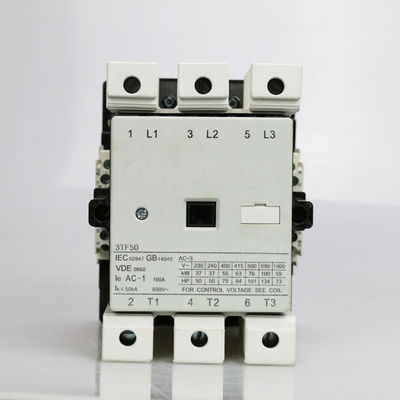

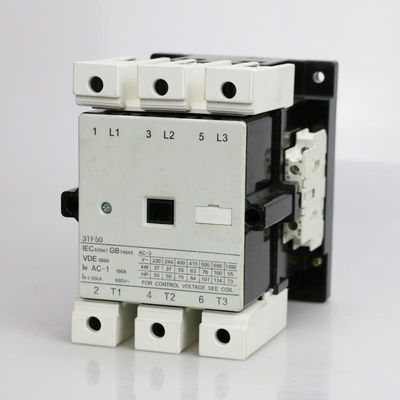

2NO 2NC TF50 100A 3P Wechselstrom-Schütz 220V 380V 110V
Anwendung:
SFC-Reihe Wechselstrom-Kontaktgeber (im folgenden Kontaktgeber) ist für die Anwendung in den Stromkreisen bis zum Nennspannung 690V Wechselstrom von 50 Hz oder von 60 Hz, von bewerteter Isolierungsspannung von 690V und von Nennstrom von 9A zu 475A an der bewerteten Arbeitsspannung 380V in der Art der Anwendung AC-3 passend und wird für Langstreckenverbindung und das Brechen des Stromkreises verwendet. Kontaktgeber ist im häufigen Anfang und in der Steuerung von Wechselstrommotor passend.
Dieser Reihenkontaktgeber stimmt mit GB 14048, IEC60947-4-1 überein
Die Hilfskontakte sind vereinbarte 2NO+2NC höchstens. Es wird der flexiblen Blockierungsverbindung zwischen der Kontaktaufnahme und dem Kern eingesetzt.
Alle Reihenprodukte können durch Schraube, le≤32A-Kontaktgeber auch angebracht werden durch Installationsschiene.
Hauptparameter und technische Leistung:
| Art | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| Bewertete Heizung gegenwärtiges (a) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| Bewertete Isolierungsspannung (V) | 690 | |||||||
| Bewertete Auswirkungswiderstandsspannung (KV) | 6 | |||||||
| Bewertete Herstellungskapazität | 10le | |||||||
| Bewertetes Ausschaltvermögen | 8le | |||||||
| Polen | 3 | |||||||
| Hilfskontakt | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| Kurzzeitiger Widerstandsstrom (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
Bewerteter Arbeitsstrom (A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| Kontrollierbare Leistungsstärke (Kilowatt) 50Hz |
AC-3 | 220V | 15 | 18,5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20,8 | 24,3 | 29,5 | 36 | 46,9 | 60 | ||
| Operationsfrequenz (times/h) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Elektrische Lebensdauer (10000/times) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| Mechanische Lebensdauer (10000/times) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| Anziehung Spulenfunktionsspannungstoleranz (Wechselstrom) | (85%~110%) wir +40℃ | |||||||
| Anziehung der Spulen-Leistungsaufnahme | Halten (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| Aufnahme (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| Herkömmliche Thermik des Hilfskontakts (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Bewertete Isolierungsspannung des Hilfskontakts (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Hilfskontakt veranschlagte arbeitendes gegenwärtiges (a) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | |
| 220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | ||
Struktureigenschaft:
* Sicherheitsentwurf gegen Elektroschock, sicherer und zuverlässig
* die Eigenschaft des Bändchens, leichte, Funkenüberschlagskammer wird, kleine elektrische Schlagweite eingeschlossen
* der Bogen-Auslöschungsbau ist neu, Abnutzung der Kontakte ist klein, mit einem langen elektrischen Leben
* die Operation des Magneten dass viele Vorteile wie gute Zuverlässigkeit, beständige Auswirkung, bedeutende Vorteile der Müdigkeit und so weiter
* der Kontakt hat zwei Paare von normalem offenem und naher Hilfskontakt darüber hinaus kann es angebracht werden mehr Hilfskontakten
* ausgenommen, mit Schrauben, Kontaktgeber kann festzuziehen mit Standardinstallierungsschiene von 35mm lang festgezogen werden
Auftritt-und Installations-Maß:
Installationsmaß:
| Art | Ein maximales | B maximal | C maximal | a | b | ∅ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5,0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5,0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5,5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5,5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6,5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6,5 |
FAQ
Q1. Kann ich einen Beispielauftrag für elektrische Produkte haben?
: Ja begrüßen wir Beispielauftrag, um Qualität zu prüfen und zu überprüfen. Gemischte Proben sind annehmbar.
Q2. Was über die Vorbereitungs- und Anlaufzeit?
: Probe benötigt 3-5 Tage, Massenproduktion benötigt 7-15 Tage für Auftragsquantität
Q3. Wie man ein Auftrag für elektrische Produkte fortfährt?
: Zuerst: informieren Sie uns Ihre Anforderungen oder Anwendung.
An zweiter Stelle: Wir zitieren entsprechend Ihren Anforderungen oder unseren Vorschlägen.
Drittel: Kunde bestätigt die Proben und Plätze legen für formalen Auftrag nieder.
Viertel: Wir vereinbaren die Produktion.
Q4. Ist es OKAY, mein Logo auf elektrischen Produkten zu drucken?
: Ja. Informieren Sie uns bitte der Entwurf vor unserer Produktion.
