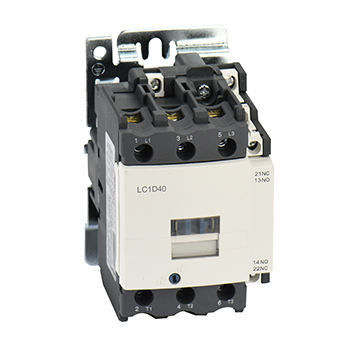

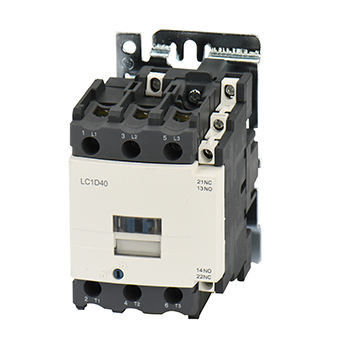

Kontaktgeber LC1D-Reihen-40A 220v 1NO+1NC Telemecanique mit Bauschaltplan-Funktion
General:
Installation: Lärmschiene/-Schraubmontage
Bescheinigung: CER, COLUMBIUM, TUV
Standard: IEC 60947-1, IEC 60947-4-1
Umgebende Temperatur: -5℃~+40℃
Verdrahten der Kapazität (Millimeter): 1.5-35
Frequenz: 50/60Hz
Höhe: ≤ 2000m
Verschmutzungsgrad: Klasse 3
Installationskategorie: III
Schutzgrad: IP20
Eigenschaften:
1.This SC1 Wechselstrom-Kontaktgeber mit einer Schutzabdeckung für Schutz und recht.
2.With das Thermorelais, kombinierte es in den elektromagnetischen Starter.
3.Full stellte Zusätze ein
Spitze Gruppe des Kontaktes 4.Auxiliary hing,/die gehangene Seite
Hilfskontakt 5.Time-delay
Modell und Auswirkung:
Hauptparameter und technische Leistung:
| Art | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Bewertete Heizung gegenwärtiges (a) | 50 | 60 | 80 | 110 | 110 | ||
| Bewertete Isolierungsspannung (V) | 690 | ||||||
| Bewertete Auswirkungswiderstandsspannung (KV) | 6 | ||||||
| Bewertete Herstellungskapazität | 10le | ||||||
| Bewertetes Ausschaltvermögen | 8le | ||||||
| Polen | 3 | ||||||
| Hilfskontakt | 1NO + 1NC | ||||||
| Kurzzeitiger Widerstandsstrom (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Bewerteter Arbeitsstrom (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Kapazität AC-3 von Phase 3 Kurzschlussmotor (AC-3) Kilowatt |
220V/230V | 11 | 15 | 18,5 | 22 | 25 | |
| 380V/400V | 18,5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Operationsfrequenz (times/h) | Elektrische Lebensdauer | 600 | |||||
| Mechanische Lebensdauer | 3600 | ||||||
| Elektrische Lebensdauer AC-3 (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| Mechanische Lebensdauer (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Ausgerüstete Sicherungsart | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Bewertete Steuerversorgungsspannung wir (V) | 50/60Hz | 12~480 | |||||
| Operationsstrecke | Einschiebbar | (85%~110%) wir +40℃ | |||||
| Freigeben | (20%~75%) wir -5℃ | ||||||
| Durchschnittliche Energie Wechselstrom-Spule (VA) | Anfang | 200 | |||||
| Halten | 20 | ||||||
| Energie-Leistungsfähigkeits-Klasse | Klasse 3 | ||||||
| Verlustwärme (W) | 6 ~10 | ||||||
| Auslösezeit (Frau) | Abschluss | 20 | 25 | 20 | 35 | ||||
| Bruch | 8 | 15 | 8 | 20 | |||||
| Hauptstromkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 Stöcke | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 Stöcke | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Harter Draht (㎟) | 1 Stock | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 Stöcke | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Befestigende Schraubengröße | M8 | M10 | |||||
| Festziehen befestigendes Drehmoment (N.m) | 3,5 | 4 | |||||
| Regelkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 Stöcke | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 Stöcke | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Harter Draht (㎟) | 1 Stock | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 Stöcke | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Befestigende Schraubengröße | M3.5 | ||||||
| Festziehen befestigendes Drehmoment (N.m) | 0,8 | ||||||
Auftritt-und Installations-Maß:
Installationsmaß:
| Art | Ein maximales | B maximal | C maximal | a | b | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
FAQ:
Q: Sind Sie der HERSTELLER oder Händler?
: wir sind die Fabrik für Schaltnetzteil, sowie sind andere Produkte, die Produkte von der hohen Qualität mit dem meisten angemessenen Preis.
Q: Was ist die VORBEREITUNGS- UND ANLAUFZEIT?
: die Vorbereitungs- und Anlaufzeit ist normalerweise 5-20 Tage, hängt sie von Ihrem genauen Produkt und von Quantität ab.
Q: Nehmen Sie Soem an?
: Ja ist er in hohem Grade willkommen.
