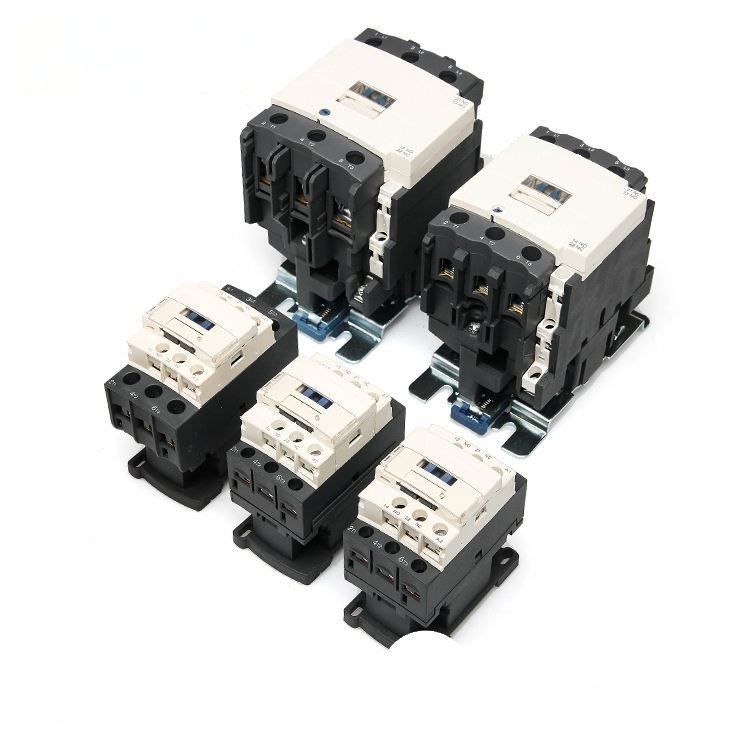

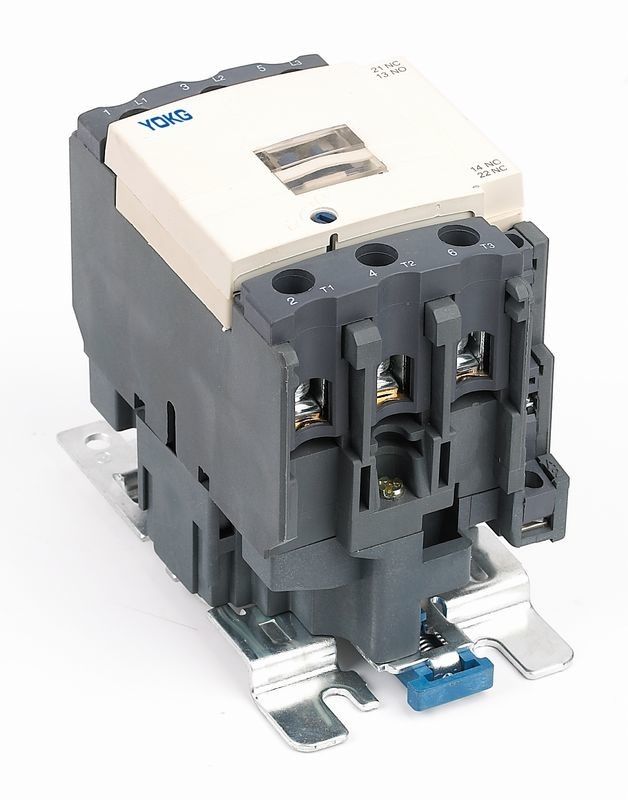

3 Phase Wechselstrom-Kontaktgeber 1NO+1NC in 20A 25A 32A 40A in 3 Pole
Genaral-Details:
| Installation | Lärmschiene oder -schrauben |
| Zertifikate | CER-COLUMBIUM TUV |
| Standard | IEC 60947-1, IEC 60947-4-1 |
| Bewertete Frequenz | 50 Hz/60Hz |
| Nennstrom | Bis zu 95A |
| Schutzgrad | IP20 |
|
Installationskategorie |
III |
| Umgebende Temperatur | -5℃--+40℃ |
Modell und Auswirkung:
Hauptparameter und technische Leistung:
| Art | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Bewertete Heizung gegenwärtiges (a) | 20 | 20 | 25 | 32 | 40 | ||
| Bewertete Isolierungsspannung (V) | 690 | ||||||
| Bewertete Auswirkungswiderstandsspannung (KV) | 6 | ||||||
| Bewertete Herstellungskapazität | 10le | ||||||
| Bewertetes Ausschaltvermögen | 8le | ||||||
| Polen | 3 | ||||||
| Hilfskontakt | 1NO + 1NC | ||||||
| Kurzzeitiger Widerstandsstrom (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Bewerteter Arbeitsstrom (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6,5 | 8,9 | 12 | 18 | 22 | ||
| Kapazität AC-3 von Phase 3 Kurzschlussmotor (AC-3) Kilowatt |
220V/230V | 2,2 | 3 | 4 | 5,5 | 7,5 | |
| 380V/400V | 4 | 5,5 | 7,5 | 11 | 15 | ||
| 660V/690V | 5,5 | 7,5 | 10 | 15 | 18,5 | ||
| Operationsfrequenz (times/h) | Elektrische Lebensdauer | 1200 | 600 | ||||
| Mechanische Lebensdauer | 3600 | ||||||
| Elektrische Lebensdauer AC-3 (10000/times) | 100 | 100 | 100 | 100 | 80 | ||
| Mechanische Lebensdauer (10000/times) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Ausgerüstete Sicherungsart | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Bewertete Steuerversorgungsspannung wir (V) | 50/60Hz | 12~480 | |||||
| Operationsstrecke | Einschiebbar | (85%~110%) wir +40℃ | |||||
| Freigeben | (20%~75%) wir -5℃ | ||||||
| Durchschnittliche Energie Wechselstrom-Spule (VA) | Anfang | 70 | 110 | ||||
| Halten | 8 | 11 | |||||
| Energie-Leistungsfähigkeits-Klasse | Klasse 3 | ||||||
| Verlustwärme (W) | 2~3 | 3~4 | |||||
| Auslösezeit (Frau) | Abschluss | 12~35 | |||||
| Bruch | 5~20 | ||||||
| Hauptstromkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
| 2 Stöcke | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
| 2 Stöcke | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
| Harter Draht (㎟) | 1 Stock | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
| 2 Stöcke | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| Befestigende Schraubengröße | M3.5 | M4 | |||||
| Festziehen befestigendes Drehmoment (N.m) | 0,8 | 1,2 | |||||
| Regelkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 Stöcke | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 Stöcke | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Harter Draht (㎟) | 1 Stock | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 Stöcke | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Befestigende Schraubengröße | M3.5 | ||||||
| Festziehen befestigendes Drehmoment (N.m) | 0,8 | ||||||
Struktureigenschaft:
♦ Schutzabdeckungsentwurf, bessere Sicherheit, Zuverlässigkeit und ausgedehnte Nutzungsdauer
♦ kann mit Hilfskontakten Block installiert sein, Zeitstaffel und gegenwärtig-begrenzter Kontaktblock und Thermorelais, dann, um andere abgeleitete Produkte zu sein;
♦ Bändchen, Leichtgewichtler, weniger Leistungsabfall, langes Leben und Safe und Zuverlässigkeit usw.;
♦ kann mit Hilfskontakt 1NO oder Hilfskontakt 1NC (weniger als 32A) und zusätzlichem contact+1NC ausgerüstet werden Hilfskontakt 1NO (mehr als 40A). Darüber hinaus kann es mit zusätzlichem Block des Kontaktgebers ausgerüstet werden F4 (2blocks oder 4blocks);
♦ zusätzlich zu installieren zur Gebrauchsschraube, Kontaktgeber kann mit der Standardinstallierungsschiene von 35mm (SC1-09~95) und der Standardinstallierungsschiene von 75mm (SC1-40~95) festgezogen werden
Auftritt-und Installations-Maß:
Installationsmaß:
| Art | Ein maximales | B maximal | C maximal | a | b | ∅ |
| SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4,5 |
| SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4,5 |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
