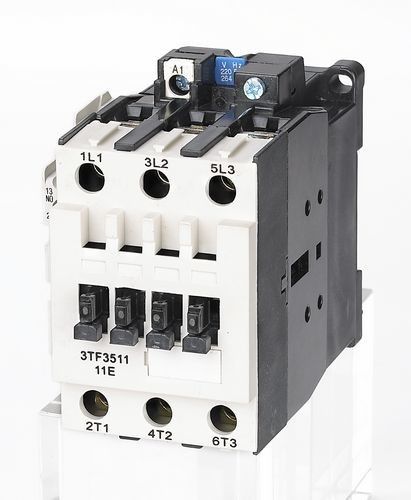

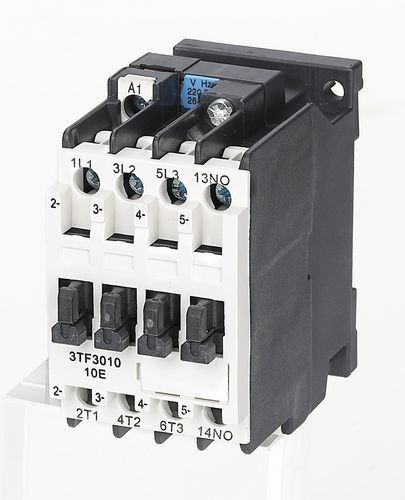

20A, 30A, 55A 3 Polen 220V Wechselstrom-Kontaktgeber
Anwendung:
SFC-Reihe Wechselstrom-Kontaktgeber (im folgenden Kontaktgeber) ist für die Anwendung in den Stromkreisen bis zum Nennspannung 690V Wechselstrom von 50 Hz oder von 60 Hz, von bewerteter Isolierungsspannung von 690V und von Nennstrom von 9A zu 475A an der bewerteten Arbeitsspannung 380V in der Art der Anwendung AC-3 passend und wird für Langstreckenverbindung und das Brechen des Stromkreises verwendet. Kontaktgeber ist im häufigen Anfang und in der Steuerung von Wechselstrommotor passend.
Dieser Reihenkontaktgeber stimmt mit GB 14048, IEC60947-4-1 überein
Hauptparameter und technische Leistung:
| Art | SFC30 | SFC31 | SFC32 | SFC33 | SFC34 | SFC35 | ||
| Bewertete Heizung gegenwärtiges (a) | 20 | 20 | 30 | 30 | 55 | 55 | ||
| Bewertete Isolierungsspannung (V) | 690 | |||||||
| Bewertete Auswirkungswiderstandsspannung (KV) | 6 | |||||||
| Bewertete Herstellungskapazität | 10le | |||||||
| Bewertetes Ausschaltvermögen | 8le | |||||||
| Polen | 3 | |||||||
| Hilfskontakt | NO/NC | NO/NC | NO+NC | NO+NC | NO+NC | NO+NC | ||
| Kurzzeitiger Widerstandsstrom (A) | 10S | 72 | 96 | 128 | 176 | 256 | 304 | |
Bewerteter Arbeitsstrom (A) |
380V | AC-3 | 9 | 12 | 16 | 22 | 32 | 38 |
| AC-4 | 3,3 | 4,3 | 7,7 | 8,5 | 15,6 | 18,5 | ||
| Kontrollierbare Leistungsstärke (Kilowatt) 50Hz |
AC-3 | 220V | 2,4 | 3,3 | 4 | 5,5 | 8,5 | 11 |
| 380V | 4 | 5,5 | 7,5 | 11 | 15 | 18,5 | ||
| 500V | 5,5 | 7,5 | 9 | 11 | 21 | 25 | ||
| 660V | 5,5 | 7,5 | 11 | 11 | 23 | 23 | ||
| AC-4 | 380V | 1,4 | 1,9 | 3,5 | 4 | 7,5 | 9 | |
| 660V | 2,4 | 3,3 | 6 | 6,6 | 13 | 15,5 | ||
| Operationsfrequenz (times/h) | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Elektrische Lebensdauer (10000/times) | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| Mechanische Lebensdauer (10000/times) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | ||
| Anziehung Spulenfunktionsspannungstoleranz (Wechselstrom) | (85%~110%) wir +40℃ | |||||||
| Anziehung der Spulen-Leistungsaufnahme | Halten (VA) | 10 | 10 | 10 | 10 | 12,1 | 12,1 | |
| Aufnahme (VA) | 68 | 68 | 68 | 68 | 101 | 101 | ||
| Herkömmliche Thermik des Hilfskontakts (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Bewertete Isolierungsspannung des Hilfskontakts (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Hilfskontakt veranschlagte arbeitendes gegenwärtiges (a) | AC-15 | 380V | 6 | 6 | 4 | 4 | 4 | 4 |
| 220V | 10 | 10 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 0,9 | 0,9 | 1,14 | 1,14 | 1,14 | 1,14 | |
| 220V | 0,45 | 0,45 | 0,48 | 0,48 | 0,48 | 0,48 | ||
Funktions-und Installations-Zustand:
♦ Umgebungstemperatur: -5℃--+40℃ und Durchschnitt nicht mehr als +35℃ innerhalb 24 Stunden;
♦ Höhe: ≤ 2000m;
♦ Klimaanlage: wenn die Höchsttemperatur +40℃ ist, ist die relative Luftfeuchtigkeit der Luft nicht bis 50%, aber die höhere Feuchtigkeit wird bei der niedrigeren Temperatur erlaubt. Gleiches, 90% Feuchtigkeit an 20℃. Der Kondensattau sollte wann bei der niedrigeren Temperatur betrachtet werden;
♦ Verschmutzungsgrad: Klasse 3
♦ Installationskategorie: III
♦ Schutzgrad: IP20
♦ Installationszustand: der Steigungswinkel zwischen Installationsseite und vertikaler Seite sollte nicht sein mehr als ±5℃
♦ Auswirkung und vibrattion: der Kontaktgeber muss unter diesen Umständen installiert sein und ohne das offensichtliches Rütteln, Auswirkung und Erschütterung funktionieren.
Struktureigenschaft:
♦ Sicherheitsentwurf gegen Elektroschock, sicherer und zuverlässig
♦ die Eigenschaft des Bändchens, leichte, Funkenüberschlagskammer wird, kleine elektrische Schlagweite eingeschlossen
♦, das der Bogen-Auslöschungsbau, Abnutzung der Kontakte neu ist, ist, mit einem langen elektrischen Leben klein
♦ die Operation des Magneten dass viele Vorteile wie gute Zuverlässigkeit, beständige Auswirkung, bedeutende Vorteile der Müdigkeit und so weiter
Auftritt-und Installations-Maß:
Installationsmaß:
| Art | Ein maximales | B maximal | C maximal | a | b | ∅ |
|
SFC30 |
46 | 79 | 87 | 35 | 60 | 4,8 |
| SFC31 | 46 | 79 | 87 | 35 | 60 | 4,8 |
| SFC32 | 46 | 89 | 100 | 35 | 75 | 4,8 |
| SFC33 | 46 | 89 | 100 | 35 | 75 | 4,8 |
| SFC34 | 56 | 105 | 110 | 45 | 75 | 5 |
| SFC35 | 56 | 105 | 110 | 45 | 75 | 5 |
