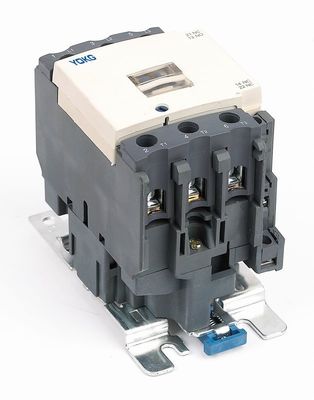

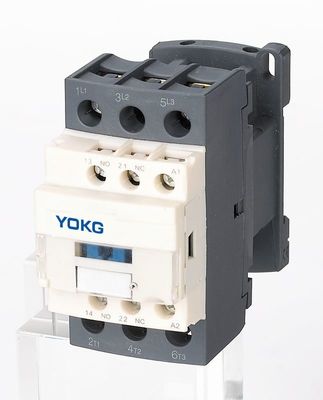

CER bestätigte 3 Pole-Wechselstrom-Kontaktgeber in 20A 32amp 40A 220V 690Vac
Anwendung:
Reihe SC1 Wechselstrom-Kontaktgeber (im folgenden Kontaktgeber) ist für die Anwendung die Stromkreise bis zum Nennspannung 690V Wechselstrom in 50 Hz oder in 60 Hz, Nennstrom bis zu 95A, für die Herstellung passend und häufig bricht, stellt an u. steuert den Wechselstrommotor.
Dieser Reihenkontaktgeber stimmt mit GB 14048, IEC60947-4-1 überein
Funktions-und Installations-Zustand:
♦ Umgebungstemperatur: -5℃--+40℃ und Durchschnitt nicht mehr als +35℃ innerhalb 24 Stunden;
♦ Höhe: ≤ 2000m;
♦ Klimaanlage: wenn die Höchsttemperatur +40℃ ist, ist die relative Luftfeuchtigkeit der Luft nicht bis 50%, aber die höhere Feuchtigkeit wird bei der niedrigeren Temperatur erlaubt. Gleiches, 90% Feuchtigkeit an 20℃. Der Kondensattau sollte wann bei der niedrigeren Temperatur betrachtet werden;
♦ Verschmutzungsgrad: Klasse 3
♦ Installationskategorie: III
♦ Schutzgrad: IP20
♦ Installationszustand: der Steigungswinkel zwischen Installationsseite und vertikaler Seite sollte nicht sein mehr als ±5℃
♦ Auswirkung und vibrattion: der Kontaktgeber muss unter diesen Umständen installiert sein und ohne das offensichtliches Rütteln, Auswirkung und Erschütterung funktionieren.
Modell und Auswirkung:
Hauptparameter und technische Leistung:
| Art | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Bewertete Heizung gegenwärtiges (a) | 20 | 20 | 25 | 32 | 40 | ||
| Bewertete Isolierungsspannung (V) | 690 | ||||||
| Bewertete Auswirkungswiderstandsspannung (KV) | 6 | ||||||
| Bewertete Herstellungskapazität | 10le | ||||||
| Bewertetes Ausschaltvermögen | 8le | ||||||
| Polen | 3 | ||||||
| Hilfskontakt | 1NO + 1NC | ||||||
| Kurzzeitiger Widerstandsstrom (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Bewerteter Arbeitsstrom (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6,5 | 8,9 | 12 | 18 | 22 | ||
| Kapazität AC-3 von Phase 3 Kurzschlussmotor (AC-3) Kilowatt |
220V/230V | 2,2 | 3 | 4 | 5,5 | 7,5 | |
| 380V/400V | 4 | 5,5 | 7,5 | 11 | 15 | ||
| 660V/690V | 5,5 | 7,5 | 10 | 15 | 18,5 | ||
| Operationsfrequenz (times/h) | Elektrische Lebensdauer | 1200 | 600 | ||||
| Mechanische Lebensdauer | 3600 | ||||||
| Elektrische Lebensdauer AC-3 (10000/times) | 100 | 100 | 100 | 100 | 80 | ||
| Mechanische Lebensdauer (10000/times) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Ausgerüstete Sicherungsart | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Bewertete Steuerversorgungsspannung wir (V) | 50/60Hz | 12~480 | |||||
| Operationsstrecke | Einschiebbar | (85%~110%) wir +40℃ | |||||
| Freigeben | (20%~75%) wir -5℃ | ||||||
| Durchschnittliche Energie Wechselstrom-Spule (VA) | Anfang | 70 | 110 | ||||
| Halten | 8 | 11 | |||||
| Energie-Leistungsfähigkeits-Klasse | Klasse 3 | ||||||
| Verlustwärme (W) | 2~3 | 3~4 | |||||
| Auslösezeit (Frau) | Abschluss | 12~35 | |||||
| Bruch | 5~20 | ||||||
| Hauptstromkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
| 2 Stöcke | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
| 2 Stöcke | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
| Harter Draht (㎟) | 1 Stock | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
| 2 Stöcke | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| Befestigende Schraubengröße | M3.5 | M4 | |||||
| Festziehen befestigendes Drehmoment (N.m) | 0,8 | 1,2 | |||||
| Regelkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 Stöcke | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 Stöcke | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Harter Draht (㎟) | 1 Stock | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 Stöcke | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Befestigende Schraubengröße | M3.5 | ||||||
| Festziehen befestigendes Drehmoment (N.m) | 0,8 | ||||||
Struktureigenschaft:
♦ mit Schutzabdeckungsentwurf, Kontaktgeber haben Eigenschaft der besseren Sicherheit, Zuverlässigkeit und es kann auch ausgedehnte Nutzungsdauer
♦ kann es mit Hilfskontakten Block installiert sein, Zeitstaffel und gegenwärtig-begrenzter Kontaktblock und Thermorelais, dann, um andere abgeleitete Produkte zu sein;
♦ dieser Reihenkontaktgeber hat Bändchen, Leichtgewichtler, weniger Leistungsabfall, langes Leben und Safe und Zuverlässigkeit usw.;
♦ der Kontaktgeber kann mit Hilfskontakt 1NO oder Hilfskontakt 1NC (weniger als 32A) und zusätzlichem contact+1NC ausgerüstet werden Hilfskontakt 1NO (mehr als 40A). Darüber hinaus kann es mit zusätzlichem Block des Kontaktgebers ausgerüstet werden F4 (2blocks oder 4blocks);
♦ zusätzlich zu installieren zur Gebrauchsschraube, Kontaktgeber kann mit der Standardinstallierungsschiene von 35mm (SC1-09~95) und der Standardinstallierungsschiene von 75mm (SC1-40~95) festgezogen werden
Installationsmaß:
| Art | Ein maximales | B maximal | C maximal | a | b | ∅ |
| SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4,5 |
| SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4,5 |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
