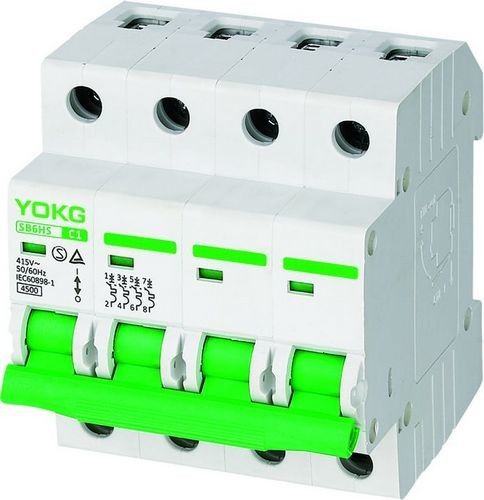

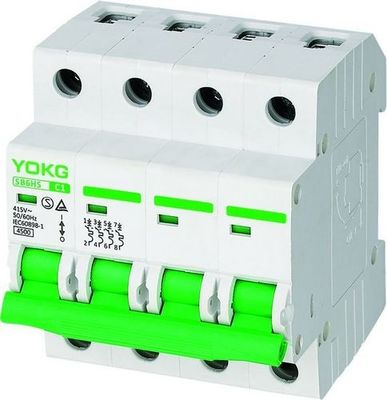

Einphasiges 10A, Elektrogerät 4.5KA Mini Circuit Breaker SB6HS 63A MCB
Anwendung:
♦ Kurzschlusssicherung
♦ Isolierungsfunktion
♦ Überlastschutz
♦ Anzeichenfunktion der Kontaktposition
♦ stützen 35mm Lärm-Schieneninstallation
♦ Stützoberste ankommende und untere abgehende verdrahtende Art oder untere ankommende und oberste abgehende verdrahtende Art
♦ fähig, elektrische Zusätze vorzuwählen und entferntes Anzeichen über MCB-Zustand zu erzielen; Brechen, geschlossene und Störungsschaltung
♦ fähig, elektrische Zusätze vorzuwählen und Unterspannungs- und Überspannungsschutz von MCB und von entfernter Weichenfreigabe zu verwirklichen
Blitzschnelle stolpernd Eigenschaft:
Leistungsschalter SB6 sind für Schutz von Verteilungs- und Niederlassungsstromkreisen bestimmt und haben unterschiedliche Last;
♦ Kurve B----Gerät sollte nicht in 0,1 Sekunde an Strom 3 Zoll arbeiten; an Strom 5 in sollte in kleiner als 0.1S arbeiten
♦ Kurve C---- Gerät sollte nicht in 0,1 Sekunde an Strom 5 Zoll arbeiten; an Strom 10 in sollte in kleiner als 0.1S arbeiten
♦ Kurve D---- Gerät sollte nicht in 0,1 Sekunde an Strom 10 Zoll arbeiten; an Strom 20 in sollte in kleiner als 0.1S arbeiten
Betriebsmerkmale des Überstromes:
| Nein. | Nennstrom von Freigabe (a) | Anfangszustand | Prüfstrom | Spezifizierte Zeit | Resultieren Sie erreicht zu werden | Anmerkungen |
| 1 | 1~63 | Codezustand | 1,13 Zoll | t-≤ 1h | Nicht-Reise | |
| 2 | 1~63 | nach dem vorausgegangenen Test | 1,45 Zoll | t < 1h | Reise | gegenwärtig ständig einstellen bis zu spezifiziertem Wert in 5s |
| 3 | In ≤ 32 | Codezustand | 2,55 Zoll | 1s <t <60s | Reise | |
| In > 32 | Codezustand | 2,55 Zoll | 1s <t <120s | Reise | ||
| 4 | 1~63 | Codezustand | 3 Zoll | t ≤0.1s | Nicht-Reise | B |
| 1~63 | Codezustand | 5 Zoll | t <0.1s | Reise | B | |
| 1~63 | Codezustand | 5 Zoll | t ≤0.1s | Nicht-Reise | C | |
| 1~63 | Codezustand | 10 Zoll | t <0.1s | Reise | C | |
| 1~63 | Codezustand | 10 Zoll | t ≤0.1s | Nicht-Reise | D-Art | |
| 1~63 | Codezustand | 20 Zoll | t <0.1s | Reise | D-Art |

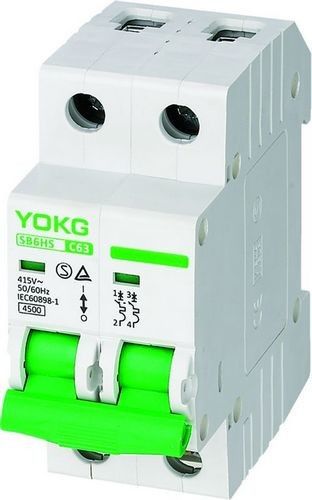

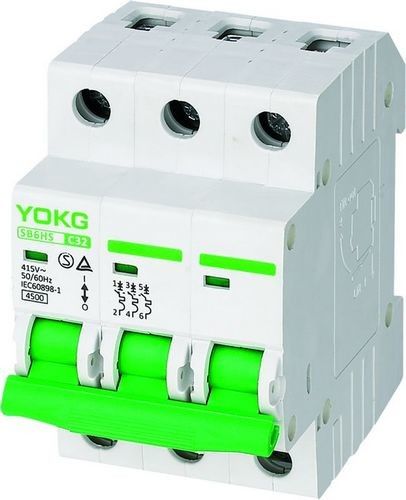

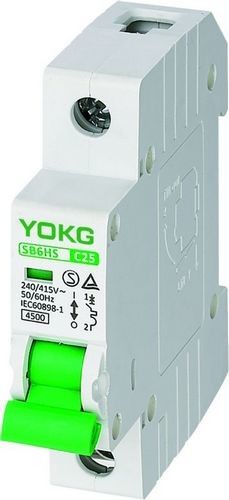

Die Anzahl von Polen:
Maße:
Spezifikationen:
| Polen | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Elektrische Spezifikation | |
| Nennstrom (A) herein | 1-63 |
| Bewertete Frequenz (Hz) | 50/60 |
| Bewertete Arbeitsspannung (V) Ue | 1P: 230/400~, 2/3/4P: 400~ |
| Bewertete Isolierspannung (V) Ui | 500 |
| Antriebwiderstandsspannung (KV) Uimp | 6 |
| Bewerteter Kurzschlussausschaltvermögen (KA) Icn |
4,5 |
| Blitzschnelle stolpernd Art | B, C, D |
| Höchste Betriebsspannung Umax | 440 |
| Minimale Arbeitsspannung Umin | 12 |
| Dielektrische Prüfspannung (KV) | 2 |
| Mechanischer Richtwert der Nutzungsdauer | 10000 |
| (OC) elektrischer Richtwert | 4000 |
| Steuerung und Anzeichen: | |
| Weichenfreigabe (SHT) | Optional |
| Unterspannungsauslöser (UVT) | Optional |
| Hilfskontakt (ZUSATZ) | Optional |
| Warnungskontakt (Alt) | Optional |
| KontaktStellungsanzeiger | Nichterfüllung |
| Fehleranzeige | Kein |
| Verbindung und Installation: | |
| Umgebende Temperatur (mit täglichem average≤35℃) | -5℃~+40℃ |
| Schutzgrad alle Seiten | IP40 |
| Verbindungsanschluß | IP20 |
| Draht (㎟) | 16 |
| Hauptleitungsträger (㎟) | 16 |
| Montage | Kabel/Hauptleitungsträger |
| Verschmutzungsgrad | 2 |
| Beziehen Sie Temperatur für die Einstellung des Thermoelements (℃) | 30 |
| Lagertemperatur (℃) | -25℃~+70℃ |
| Anzugsmoment | 3,0 |
| Verbindung | Spitzen- und unter |
| Maße (Millimeter) a (1P/2P/3P/4P) | 17.5/35/52.5/70 |
| b (1P/2P/3P/4P) |
83/83/83/83 |
| (WxHxL) c (1P/2P/3P/4P) | 67/67/67/67 |
