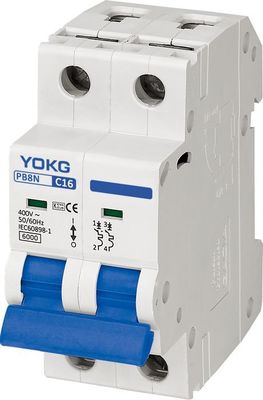

2p 40 Ampere Mcb IEC60898-1 230/400V Leistungsschalter 50/60 Hz 1A-63amp
General:
|
Produkt-Name: |
Miniaturleistungsschalter/MCB |
|
Art: |
Mini |
|
Bewertete Kurzschluss-Kapazitäts-LCU (V) |
B, C, D |
|
Nennspannung: |
230V/400VAC |
|
Nennstrom: |
1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Ausschaltvermögen: |
6KA |
|
Bewertete Frequenz: |
50/60Hz |
|
Zahl von Polen: |
1P, 1P+N, 2P, 3P, 3P+N, 4P |
|
Höhe: |
≤2000m |
|
Ambiente-Temperatur: |
-5~40℃ |
|
Standard: |
IEC/EN 60898-1 |
|
Schutz-Art: |
Überlastschutz, Kurzschlusssicherung |
|
Schaltungsart: |
thermische Art |
|
Rate: |
Lärmschiene des TH 35mm |
|
Verdrahten von Kapazität: |
≤25mm-² |
|
Anwendung: |
Kurzschlusssicherung, Isolierungsfunktion, Überlastschutz
|
Blitzschnelle stolpernd Eigenschaft:
Leistungsschalter PB8 sind für Schutz von Verteilungs- und Niederlassungsstromkreisen bestimmt und haben unterschiedliche Last;
♦ Kurve B----Gerät sollte nicht in 0,1 Sekunde an Strom 3 Zoll arbeiten; an Strom 5 in sollte in kleiner als 0.1S arbeiten
♦ Kurve C---- Gerät sollte nicht in 0,1 Sekunde an Strom 5 Zoll arbeiten; an Strom 10 in sollte in kleiner als 0.1S arbeiten
♦ Kurve D---- Gerät sollte nicht in 0,1 Sekunde an Strom 10 Zoll arbeiten; an Strom 20 in sollte in kleiner als 0.1S arbeiten
Betriebsmerkmale des Überstromes:
| Nein. | Nennstrom von Freigabe (a) | Anfangszustand | Prüfstrom | Spezifizierte Zeit | Resultieren Sie erreicht zu werden | Anmerkungen |
| 1 | 1~63 | Codezustand | 1,13 Zoll | t-≤ 1h | Nicht-Reise | |
| 2 | 1~63 | nach dem vorausgegangenen Test | 1,45 Zoll | t < 1h | Reise | gegenwärtig ständig einstellen bis zu spezifiziertem Wert in 5s |
| 3 | In ≤ 32 | Codezustand | 2,55 Zoll | 1s <t <60s | Reise | |
| In > 32 | Codezustand | 2,55 Zoll | 1s <t <120s | Reise | ||
| 4 | 1~63 | Codezustand | 3 Zoll | t ≤0.1s | Nicht-Reise | B |
| 1~63 | Codezustand | 5 Zoll | t <0.1s | Reise | B | |
| 1~63 | Codezustand | 5 Zoll | t ≤0.1s | Nicht-Reise | C | |
| 1~63 | Codezustand | 10 Zoll | t <0.1s | Reise | C | |
| 1~63 | Codezustand | 10 Zoll | t ≤0.1s | Nicht-Reise | D-Art | |
| 1~63 | Codezustand | 20 Zoll | t <0.1s | Reise | D-Art |
Die Anzahl von Polen:
Maße:
Spezifikationen:
| Nennstrom (A) herein | 1-63 |
| Bewertete Frequenz (Hz) | 50/60 |
| Bewertete Arbeitsspannung (V) Ue | 1P: 230/400~, 2/3/4P: 400~ |
| Bewertete Isolierspannung (V) Ui | 500 |
| Antriebwiderstandsspannung (KV) Uimp | 6 |
| Bewerteter Kurzschlussausschaltvermögen (KA) Icn | 6 |
| Blitzschnelle stolpernd Art | B, C, D |
| Höchste Betriebsspannung Umax | 440 |
| Minimale Arbeitsspannung Umin | 12 |
| Dielektrische Prüfspannung (KV) | 2 |
| Mechanischer Richtwert der Nutzungsdauer | 10000 |
| (OC) elektrischer Richtwert | 4000 |
| Verbindung und Installation: | |
| Schutzgrad alle Seiten | IP40 |
| Verbindungsanschluß | IP20 |
| Draht (㎟) | 16 |
| Hauptleitungsträger (㎟) | 25 |
| Montage | Kabel/Hauptleitungsträger |
| Verschmutzungsgrad | 2 |
| Beziehen Sie Temperatur für die Einstellung des Thermoelements (℃) | 30 |
| Lagertemperatur (℃) | -25℃~+70℃ |
| Anzugsmoment | 3,0 |
| Verbindung | Spitzen- und unter |
| Maße (Millimeter) a (1P/2P/3P/4P) | 17.5/35/52.5/70 |
| b (1P/2P/3P/4P) |
87/87/87/87 |
| (WxHxL) c (1P/2P/3P/4P) | 77.5/77.5/77.5/77.5 |
Zertifikate:
Verpackung und Lieferung:
Warum uns wählen Sie:
---------------------------------------------
a. Antworten Sie Ihrer Untersuchung in 24 Arbeitsstunden.
b., technische und Berufsanleitung.
c., beste Qualität und bester Preis.
Wir halten ausgezeichnete Produkte instand und streben Kundendienst 100% an. Ein gutes Feedback ist sehr wichtig, begrüßen wir für Ihren netten Vorschlag oder Feedback auf Waren und unserer Dienstleistung.
FAQ:
1. Könnte ich Preise Ihrer Produkte haben?
Gut willkommen. Glauben Sie bitte frei, um uns jede mögliche Untersuchung zu schicken. Sie erhalten unsere Antwort in 24 Stunden.
2. Können wir unseren Logo-/Website-/Firmennamen auf Produkten drucken?
Ja sind Soem und ODM verfügbar.
3. Was ist die Vorbereitungs- und Anlaufzeit für regelmäßigen Auftrag?
7-15 Tage für Auftragsquantität weniger als 2000pcs. Für mehr Quantität können wir über sie verhandeln.
4. Kontrollieren Sie die Endprodukte?
Unsere Produktselbstkontrolle 100% und Prüfung bevor dem Verpacken.
5. Wie über Zahlungsbedingungen?
30% Ablagerung, die Restzahlungsbilanz gegen B-/Lkopie.
