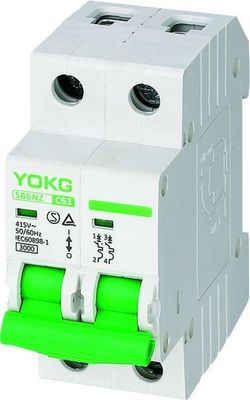

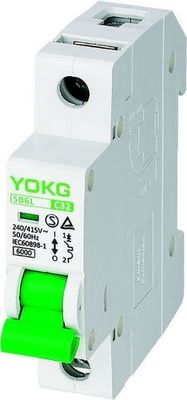

Miniaturleistungsschalter SB6L 1P 2 Polen MCB 6KA 220V mit hohem Ausschaltvermögen
Anwendung:
♦ Kurzschlusssicherung
♦ Isolierungsfunktion
♦ Überlastschutz
♦ Anzeichenfunktion der Kontaktposition
♦ stützen 35mm Lärm-Schieneninstallation
♦ Stützoberste ankommende und untere abgehende verdrahtende Art oder untere ankommende und oberste abgehende verdrahtende Art
♦ fähig, elektrische Zusätze vorzuwählen und entferntes Anzeichen über MCB-Zustand zu erzielen; Brechen, geschlossene und Störungsschaltung
♦ fähig, elektrische Zusätze vorzuwählen und Unterspannungs- und Überspannungsschutz von MCB und von entfernter Weichenfreigabe zu verwirklichen
Produktvorteile:
1. Das Gesamte ist mit glatter und glatter Linie schön.
2. Einfach, mit verschiedenen Farben von verschiedenen Spezifikationen zu unterscheiden
3. Bequem funktionieren
4. Kurzschlussausschaltvermögen Produkte kann 6KA sein
Blitzschnelle stolpernd Eigenschaft:
Leistungsschalter SB6 sind für Schutz von Verteilungs- und Niederlassungsstromkreisen bestimmt und haben unterschiedliche Last;
♦ Kurve B----Gerät sollte nicht in 0,1 Sekunde an Strom 3 Zoll arbeiten; an Strom 5 in sollte in kleiner als 0.1S arbeiten
♦ Kurve C---- Gerät sollte nicht in 0,1 Sekunde an Strom 5 Zoll arbeiten; an Strom 10 in sollte in kleiner als 0.1S arbeiten
♦ Kurve D---- Gerät sollte nicht in 0,1 Sekunde an Strom 10 Zoll arbeiten; an Strom 20 in sollte in kleiner als 0.1S arbeiten
Betriebsmerkmale des Überstromes:
| Nein. | Nennstrom von Freigabe (a) | Anfangszustand | Prüfstrom | Spezifizierte Zeit | Resultieren Sie erreicht zu werden | Anmerkungen |
| 1 | 1~63 | Codezustand | 1,13 Zoll | t-≤ 1h | Nicht-Reise | |
| 2 | 1~63 | nach dem vorausgegangenen Test | 1,45 Zoll | t < 1h | Reise | gegenwärtig ständig einstellen bis zu spezifiziertem Wert in 5s |
| 3 | In ≤ 32 | Codezustand | 2,55 Zoll | 1s <t <60s | Reise | |
| In > 32 | Codezustand | 2,55 Zoll | 1s <t <120s | Reise | ||
| 4 | 1~63 | Codezustand | 3 Zoll | t ≤0.1s | Nicht-Reise | B |
| 1~63 | Codezustand | 5 Zoll | t <0.1s | Reise | B | |
| 1~63 | Codezustand | 5 Zoll | t ≤0.1s | Nicht-Reise | C | |
| 1~63 | Codezustand | 10 Zoll | t <0.1s | Reise | C | |
| 1~63 | Codezustand | 10 Zoll | t ≤0.1s | Nicht-Reise | D-Art | |
| 1~63 | Codezustand | 20 Zoll | t <0.1s | Reise | D-Art |
Die Anzahl von Polen:
Maße:
Spezifikationen:
| Polen | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Elektrische Spezifikation | |
| Nennstrom (A) herein | 1-63 |
| Bewertete Frequenz (Hz) | 50/60 |
| Bewertete Arbeitsspannung (V) Ue | 1P: 230/400~, 2/3/4P: 400~ |
| Bewertete Isolierspannung (V) Ui | 500 |
| Antriebwiderstandsspannung (KV) Uimp | 6 |
| Bewerteter Kurzschlussausschaltvermögen (KA) Icn |
6 |
| Blitzschnelle stolpernd Art | B, C, D |
| Höchste Betriebsspannung Umax | 440 |
| Minimale Arbeitsspannung Umin | 12 |
| Dielektrische Prüfspannung (KV) | 2 |
| Mechanischer Richtwert der Nutzungsdauer | 10000 |
| (OC) elektrischer Richtwert | 4000 |
| Steuerung und Anzeichen: | |
| Weichenfreigabe (SHT) | Optional |
| Unterspannungsauslöser (UVT) | Optional |
| Hilfskontakt (ZUSATZ) | Optional |
| Warnungskontakt (Alt) | Optional |
| KontaktStellungsanzeiger | Nichterfüllung |
| Fehleranzeige | Kein |
| Verbindung und Installation: | |
| Umgebende Temperatur (mit täglichem average≤35℃) | -5℃~+40℃ |
| Schutzgrad alle Seiten | IP40 |
| Verbindungsanschluß | IP20 |
| Draht (㎟) | 16 |
| Hauptleitungsträger (㎟) | 16 |
| Montage | Kabel/Hauptleitungsträger |
| Verschmutzungsgrad | 2 |
| Beziehen Sie Temperatur für die Einstellung des Thermoelements (℃) | 30 |
| Lagertemperatur (℃) | -25℃~+70℃ |
| Anzugsmoment | 3,0 |
| Verbindung | Spitzen- und unter |
| Maße (Millimeter) a (1P/2P/3P/4P) | 17.5/35/52.5/70 |
| b (1P/2P/3P/4P) |
83/83/83/83 |
| (WxHxL) c (1P/2P/3P/4P) | 67/67/67/67 |
