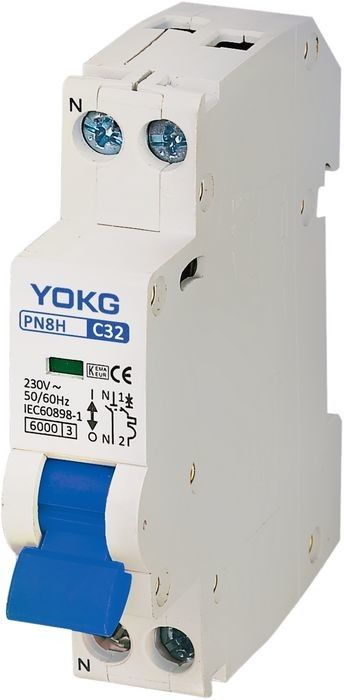

20A einzelner Pole MCB 1P 10A 6KA PN8H 1P plus N BCD-Kurven-Leistungsschalter
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Ausschaltvermögen: 6KA
Polen: 1P+N
Anwendung: Haushalt
Standard: IEC/EN60898-1
Frequenz: 50/60 Hz
Nennstrom: 1-40A
Umgebende Temperatur: -5 ℃ ℃~+40
Kurve: B.C.D
Markieren:

20A einzelner Pole MCB

,

Bcd-Kurve MCB 1P 10A 6KA

,

Kurven-Leistungsschalter BCD-20A

Grundinformation
Herkunftsort: China
Markenname: YOKG
Zertifizierung: CE,KEMA
Modellnummer: PN8H
Zahlung und Versand AGB
Lieferzeit: 15days oder hängt von der Einrichtung von QTYS ab
Zahlungsbedingungen: L/C, D/P, T/T
Versorgungsmaterial-Fähigkeit: 100000pcs pro Monat
Produkt-Beschreibung

6KA kleiner Leistungsschalter PN8H 1P+N MCB in 10A, 20A B, C, d-Kurve



Anwendung:

♦ Kurzschlusssicherung

♦ Isolierungsfunktion

♦ Überlastschutz

♦ Anzeichenfunktion der Kontaktposition

♦ stützen 35mm Lärm-Schieneninstallation

♦ Stützoberste ankommende und untere abgehende verdrahtende Art oder untere ankommende und oberste abgehende verdrahtende Art

♦ fähig, elektrische Zusätze vorzuwählen und entferntes Anzeichen über MCB-Zustand zu erzielen; Brechen, geschlossene und Störungsschaltung

♦ fähig, elektrische Zusätze vorzuwählen und Unterspannungs- und Überspannungsschutz von MCB und von entfernter Weichenfreigabe zu verwirklichen



Blitzschnelle stolpernd Eigenschaft:

Leistungsschalter PB8 sind für Schutz von Verteilungs- und Niederlassungsstromkreisen bestimmt und haben unterschiedliche Last;

♦ Kurve B----Gerät sollte nicht in 0,1 Sekunde an Strom 3 Zoll arbeiten; an Strom 5 in sollte in kleiner als 0.1S arbeiten

♦ Kurve C---- Gerät sollte nicht in 0,1 Sekunde an Strom 5 Zoll arbeiten; an Strom 10 in sollte in kleiner als 0.1S arbeiten

♦ Kurve D---- Gerät sollte nicht in 0,1 Sekunde an Strom 10 Zoll arbeiten; an Strom 20 in sollte in kleiner als 0.1S arbeiten





20A einzelner Pole MCB 1P 10A 6KA PN8H 1P plus N BCD-Kurven-Leistungsschalter 0



Betriebsmerkmale des Überstromes:

Nein. Nennstrom von Freigabe (a) Anfangszustand Prüfstrom Spezifizierte Zeit Resultieren Sie erreicht zu werden Anmerkungen
1 1~63 Codezustand 1,13 Zoll t-≤ 1h Nicht-Reise
2 1~63 nach dem vorausgegangenen Test 1,45 Zoll t < 1h Reise gegenwärtig ständig einstellen bis zu spezifiziertem Wert in 5s
3 In ≤ 32 Codezustand 2,55 Zoll 1s <t <60s Reise
In > 32 Codezustand 2,55 Zoll 1s <t <120s Reise
4 1~63 Codezustand 3 Zoll t ≤0.1s Nicht-Reise B
1~63 Codezustand 5 Zoll t <0.1s Reise B
1~63 Codezustand 5 Zoll t ≤0.1s Nicht-Reise C
1~63 Codezustand 10 Zoll t <0.1s Reise C
1~63 Codezustand 10 Zoll t ≤0.1s Nicht-Reise D-Art
1~63 Codezustand 20 Zoll t <0.1s Reise D-Art





Die Anzahl von Polen:

20A einzelner Pole MCB 1P 10A 6KA PN8H 1P plus N BCD-Kurven-Leistungsschalter 1



Maße:

20A einzelner Pole MCB 1P 10A 6KA PN8H 1P plus N BCD-Kurven-Leistungsschalter 2



Spezifikationen:


Polen 1P+N
Elektrische Spezifikation
Nennstrom (A) herein 1-40
Bewertete Frequenz (Hz) 50/60
Bewertete Arbeitsspannung (V) Ue 230
Bewertete Isolierspannung (V) Ui 400
Antriebwiderstandsspannung (KV) Uimp 4
Bewerteter Kurzschlussausschaltvermögen (KA) Icn 6
Blitzschnelle stolpernd Art B, C, D
Höchste Betriebsspannung Umax 240
Minimale Arbeitsspannung Umin -
Dielektrische Prüfspannung (KV) 2
Mechanischer Richtwert der Nutzungsdauer 10000
(OC) elektrischer Richtwert 4000
Steuerung und Anzeichen:
Weichenfreigabe (SHT) Optional
Unterspannungsauslöser (UVT) Optional
Hilfskontakt (ZUSATZ) Optional
Warnungskontakt (Alt) Optional
KontaktStellungsanzeiger Nichterfüllung
Fehleranzeige Kein
Verbindung und Installation:
Umgebende Temperatur (mit täglichem average≤35℃) -5℃~+40℃
Schutzgrad alle Seiten IP40
Verbindungsanschluß IP20
Draht (㎟) 10
Hauptleitungsträger (㎟) -
Montage Kabel
Verschmutzungsgrad 2
Beziehen Sie Temperatur für die Einstellung des Thermoelements (℃) 30
Lagertemperatur (℃) -25℃~+70℃
Anzugsmoment 2,5
Verbindung Spitzen- und unter
Maße (Millimeter)                                                         a (1P/2P/3P/4P) 17,5 (1P+N)
20A einzelner Pole MCB 1P 10A 6KA PN8H 1P plus N BCD-Kurven-Leistungsschalter 3                                                                                                             b (1P/2P/3P/4P) 87 (1P+N)
(WxHxL)                                                                      c (1P/2P/3P/4P) 77,5 (1P+N)





20A einzelner Pole MCB 1P 10A 6KA PN8H 1P plus N BCD-Kurven-Leistungsschalter 4
