Produktdetails:
|
| Nennspannung des Hauptstromkreises: | 36V bis 440V | Installation: | Schiene oder Schraube |
|---|---|---|---|
| Frequenz: | AC50/60Hz | Farbe: | Schwarzweiss |
| Zahl des Pfostens: | 3 | Phase: | 3 |
| Markieren: | D40 AC-Schütz 3-phasig,Spulen-AC-Magnetschütz,220 V 9 A AC-Elektroschütz |
||

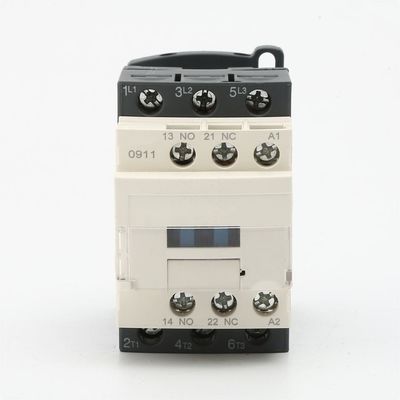

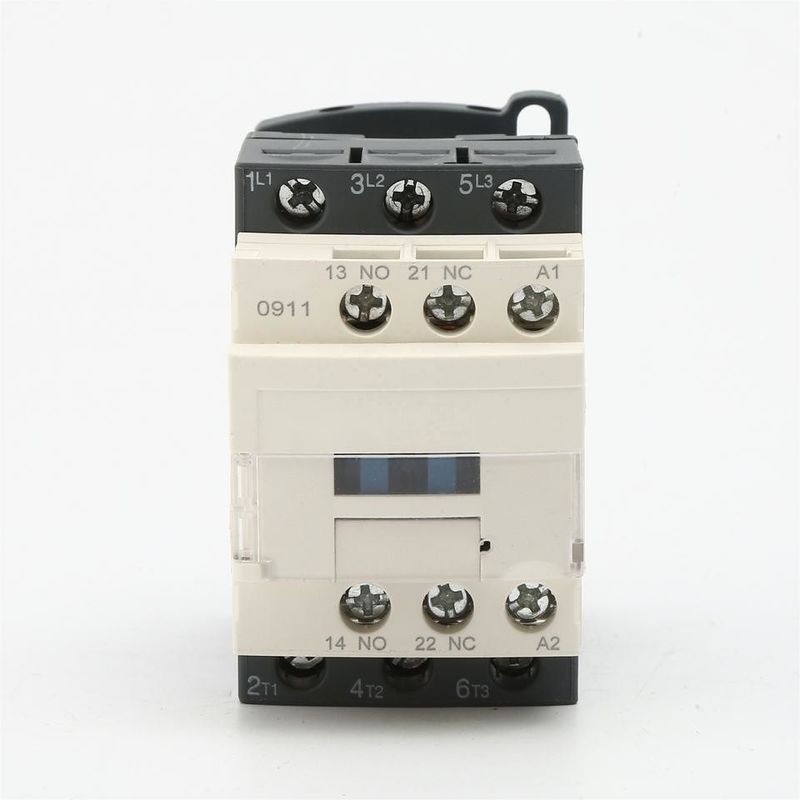

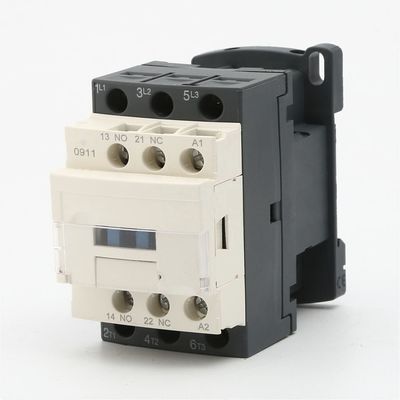

LC1 D09 D18 D32 D40 AC Schütz 3 Phasen 220V 9A 380V Spule AC Magnetschütz
Allgemeine Angaben:
Hauptparameter und technische Leistung:
| Typ | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Nennheizstrom (A) | 20 | 20 | 25 | 32 | 40 | ||
| Nennisolationsspannung (V) | 690 | ||||||
| Bemessungsstoßspannungsfestigkeit (KV) | 6 | ||||||
| Nennherstellungskapazität | 10le | ||||||
| Nennausschaltvermögen | 8le | ||||||
| Stangen | 3 | ||||||
| Zusätzlicher Kontakt | 1 Schließer + 1 Öffner | ||||||
| Kurzzeit-Stehstrom (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Nennbetriebsstrom (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| AC-3-Kapazität von Phase 3 Käfigläufermotor (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | fünfzehn | ||
| 660V/690V | 5.5 | 7.5 | 10 | fünfzehn | 18.5 | ||
| Betriebsfrequenz (mal/h) | Elektrisches Leben | 1200 | 600 | ||||
| Mechanische Lebensdauer | 3600 | ||||||
| AC-3 Elektrische Lebensdauer (10000/mal) | 100 | 100 | 100 | 100 | 80 | ||
| Mechanische Lebensdauer (10000/mal) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Ausgestatteter Sicherungstyp | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Bemessungssteuerspeisespannung Us(V) | 50/60Hz | 12~480 | |||||
| Betriebsbereich | Einzug | (85%～110%)Uns +40℃ | |||||
| Loslassen | (20 % ~ 75 %) USA -5 ℃ | ||||||
| Durchschnittliche Leistung der AC-Spule (VA) | Anfang | 70 | 110 | ||||
| Halten | 8 | 11 | |||||
| Energieeffizienzklasse | Klasse 3 | ||||||
| Wärmeverlust (W) | 2~3 | 3~4 | |||||
| Betätigungszeit (ms) | Nah dran | 12~35 | |||||
| Unterbrechung | 5~20 | ||||||
| Verdrahtung des Hauptstromkreises | flexibler Draht ohne Kälte Klemme drücken (㎟) |
1 Stock | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
| 2 Stöcke | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| flexibler Draht mit Kälte Klemme drücken (㎟) |
1 Stock | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
| 2 Stöcke | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
| Fester Draht (㎟) | 1 Stock | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
| 2 Stöcke | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| Befestigungsschraube Größe | M3.5 | M4 | |||||
| Anzugsdrehmoment (Nm) | 0,8 | 1.2 | |||||
| Verdrahtung der Steuerschleife | flexibler Draht ohne Kälte Klemme drücken (㎟) |
1 Stock | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 Stöcke | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| flexibler Draht mit Kälte Klemme drücken (㎟) |
1 Stock | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 Stöcke | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Fester Draht (㎟) | 1 Stock | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 Stöcke | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Befestigungsschraube Größe | M3.5 | ||||||
| Anzugsdrehmoment (Nm) | 0,8 | ||||||
Aussehen und Einbaumaß:
Einbaumaß:
| Typ | Ein max | B max | C max | a | b | ∅ |
| SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
FAQ:
1. Wie lange dauert es, bis ich nach dem Absenden einer Anfrage eine Antwort erhalte?
Wir antworten innerhalb von 24 Stunden, auch am Wochenende oder an Feiertagen.
2. Ist ein OEM/ODM-Paket verfügbar?
Ja, OEM/ODM-Pakete sind willkommen.Wir sind professionell bei OEM/ODM-Arbeiten.
3. Bieten Sie Proben an, wenn wir testen möchten?
Ja, wir können kostenlose Muster anbieten, aber Sie sollten sich die Versandkosten leisten.
4. Haben Sie Inspektionsverfahren für Produkte?
Unsere Produkte100% Selbstkontrolle und Prüfung vor dem Verpacken.
5. Wie sieht es mit der Lieferzeit der Bestellung aus?
15-20 tage nach erhalt der anzahlung.
