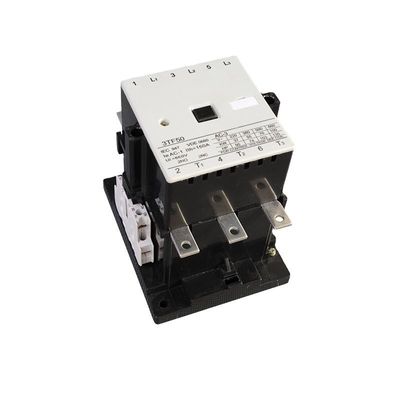

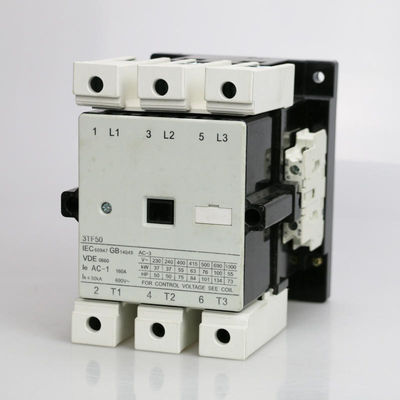

CJX1 Reihe 160A 24V 48V 110V 220V 380V elektrischer magnetischer Kontaktgeber Wechselstroms
Anwendung:
Reihe 3TF Wechselstrom-Kontaktgeber sind im elektrischen System mit Wechselstrom 50/60Hz, bewertete Betriebsspannung bis zu 660V passend. In der Verwendung AC-3 veranschlagte Betriebsspannung bis zu 380V, bewerteten Betriebsstrom bis zu 630A, um Fernmotoren oder System zu machen oder zu brechen. Sie bilden elektromagnetische Starter mit passender thermischer Überlastung oder Phaseausfall. Sie werden entsprechend Iec 60947, BS 5424 u. Vde 0660 gemacht.
Die Hilfskontakte sind vereinbarte 2NO+2NC höchstens. Es wird der flexiblen Blockierungsverbindung zwischen der Kontaktaufnahme und dem Kern eingesetzt.
Alle Reihenprodukte können durch Schraube, le≤32A-Kontaktgeber auch angebracht werden durch Installationsschiene.
Hauptparameter und technische Leistung:
| Art | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| Bewertete Heizung gegenwärtiges (a) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| Bewertete Isolierungsspannung (V) | 690 | |||||||
| Bewertete Auswirkungswiderstandsspannung (KV) | 6 | |||||||
| Bewertete Herstellungskapazität | 10le | |||||||
| Bewertetes Ausschaltvermögen | 8le | |||||||
| Polen | 3 | |||||||
| Hilfskontakt | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| Kurzzeitiger Widerstandsstrom (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
Bewerteter Arbeitsstrom (A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| Kontrollierbare Leistungsstärke (Kilowatt) 50Hz |
AC-3 | 220V | 15 | 18,5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20,8 | 24,3 | 29,5 | 36 | 46,9 | 60 | ||
| Operationsfrequenz (times/h) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Elektrische Lebensdauer (10000/times) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| Mechanische Lebensdauer (10000/times) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| Anziehung Spulenfunktionsspannungstoleranz (Wechselstrom) | (85%~110%) wir +40℃ | |||||||
| Anziehung der Spulen-Leistungsaufnahme | Halten (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| Aufnahme (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| Herkömmliche Thermik des Hilfskontakts (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Bewertete Isolierungsspannung des Hilfskontakts (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Hilfskontakt veranschlagte arbeitendes gegenwärtiges (a) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | |
| 220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | ||
Struktureigenschaft:
* Sicherheitsentwurf gegen Elektroschock, sicherer und zuverlässig
* die Eigenschaft des Bändchens, leichte, Funkenüberschlagskammer wird, kleine elektrische Schlagweite eingeschlossen
* der Bogen-Auslöschungsbau ist neu, Abnutzung der Kontakte ist klein, mit einem langen elektrischen Leben
* die Operation des Magneten dass viele Vorteile wie gute Zuverlässigkeit, beständige Auswirkung, bedeutende Vorteile der Müdigkeit und so weiter
* der Kontakt hat zwei Paare von normalem offenem und naher Hilfskontakt darüber hinaus kann es angebracht werden mehr Hilfskontakten
* ausgenommen, mit Schrauben, Kontaktgeber kann festzuziehen mit Standardinstallierungsschiene von 35mm lang festgezogen werden
Auftritt-und Installations-Maß:
Installationsmaß:
| Art | Ein maximales | B maximal | C maximal | a | b | ∅ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5,0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5,0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5,5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5,5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6,5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6,5 |
