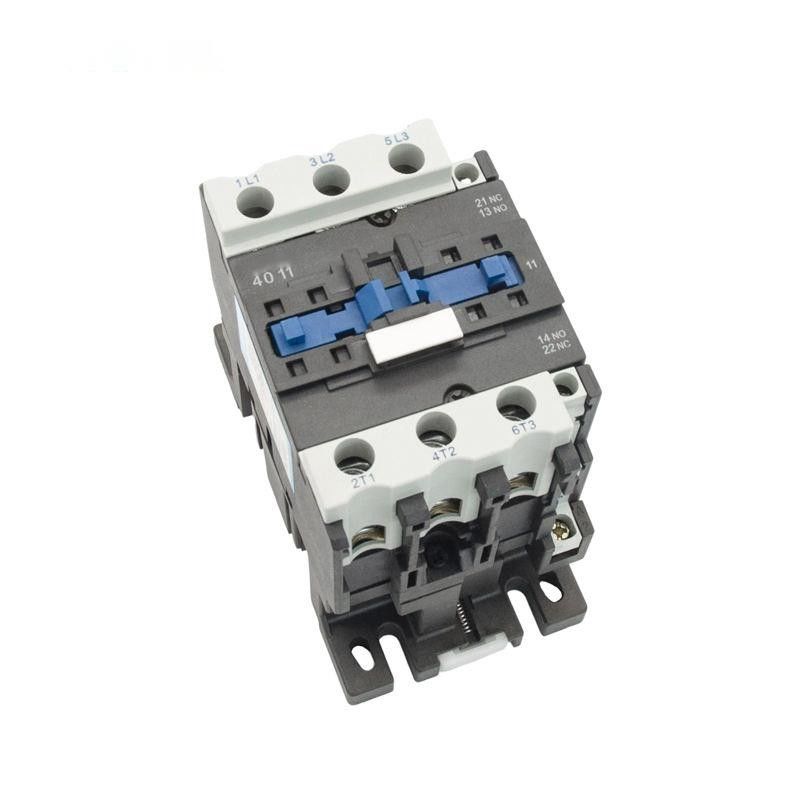

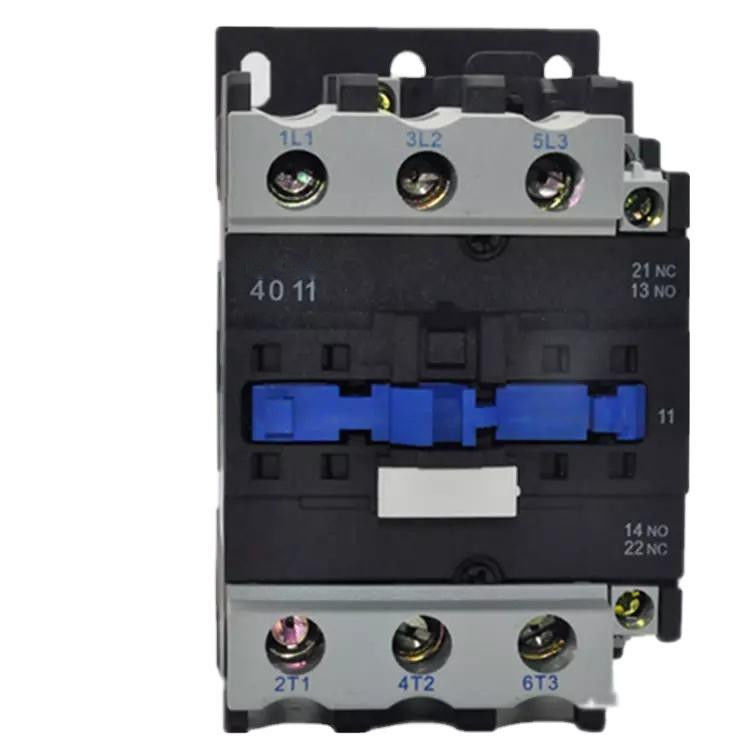

Kontaktgeber 20A 25A 40A 125A 660V Wechselstrom-CJX2 Magnetschalter Wechselstroms LC1-D
Anwendung:
Sc-Reihe Wechselstrom-Kontaktgeber sind für die Anwendung im Stromkreis bis zum Nennspannung 660V Wechselstrom 50/60Hz, Nennstrom bis zu 95A, für die Herstellung passend und häufig brechen, stellen an u. steuern den Wechselstrommotor. Kombination mit dem Hilfskontaktblock-, Timer-Verzögerungs- u. Maschine-Ineinander greifengerät etc.
Modell und Auswirkung:
Hauptparameter und technische Leistung:
| Art | SC40 | SC50 | SC65 | ||
| Bewertete Heizung gegenwärtiges (a) | 60 | 80 | 80 | ||
| Bewertete Isolierungsspannung (V) | 690 | 690 | 690 | ||
| Bewertete Auswirkungswiderstandsspannung (KV) | 6 | 6 | 6 | ||
| Bewertete Herstellungskapazität | 10le | 10le | 10le | ||
| Bewertetes Ausschaltvermögen | 8le | 8le | 8le | ||
| Polen | 3 | 3 | 3 | ||
| Hilfskontakt | NO+NC | NO+NC | NO+NC | ||
| Kurzzeitiger Widerstandsstrom (A) | 10S | 320 | 400 | 520 | |
| Bewerteter Arbeitsstrom (A) | 380V | AC-3 | 40 | 50 | 65 |
| AC-4 | 18,5 | 24 | 28 | ||
| 660V | AC-3 | 34 | 39 | 42 | |
| AC-4 | 9 | 12 | 14 | ||
| Kapazität AC-3 von Phase 3 Kurzschlussmotor (AC-3) Kilowatt |
220V | 11 | 15 | 18,5 | |
| 380V | 18,5 | 22 | 30 | ||
| 660V | 30 | 37 | 37 | ||
| Operationsfrequenz (times/h) | Elektrische Lebensdauer | AC-3 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | ||
| Mechanische Lebensdauer | 3600 | 3600 | 3600 | ||
| Elektrische Lebensdauer (10000/times) | AC-3 | 80 | 60 | 60 | |
| AC-4 | 15 | 15 | 15 | ||
| Mechanische Lebensdauer (10000/times) | 800 | 800 | 800 | ||
| Ausgerüstete Sicherungsart | RT16-63 | RT16-80 | RT16-80 | ||
| Bewertete Steuerversorgungsspannung wir (V) | 50/60Hz | 12~480 | 12~480 | 12~480 | |
| Operationsstrecke | Einschiebbar | (85%~110%) wir +40℃ | (85%~110%) wir +40℃ | (85%~110%) wir +40℃ | |
| Freigeben | (20%~75%) wir -5℃ | (20%~75%) wir -5℃ | (20%~75%) wir -5℃ | ||
| Durchschnittliche Energie Wechselstrom-Spule (VA) | Anfang | 200 | 200 | 200 | |
| Halten | 20 | 20 | 20 | ||
| Energie-Leistungsfähigkeits-Klasse | Klasse 3 | Klasse 3 | Klasse 3 | ||
| Verlustwärme (W) | 6~10 | 6~10 | 6~10 | ||
| Auslösezeit (Frau) | Abschluss | 20~25 | 20~25 | 20~25 | |
| Bruch | 8~15 | 8~15 | 8~15 | ||
| Hauptstromkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 2.5~25 | 2.5~25 | 2.5~25 |
| 2 Stöcke | 2.5~16 | 2.5~16 | 2.5~16 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2 Stöcke | 2.5~10 | 2.5~10 | 2.5~10 | ||
| Harter Draht (㎟) | 1 Stock | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2 Stöcke | 2.5~16 | 2.5~16 | 2.5~16 | ||
| Befestigende Schraubengröße | M8 | M8 | M8 | ||
| Festziehen befestigendes Drehmoment (N.m) | 3,5 | 3,5 | 3,5 | ||
| Regelkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | 1~4 | 1~4 |
| 2 Stöcke | 1~4 | 1~4 | 1~4 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | 1~4 | 1~4 | |
| 2 Stöcke | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Harter Draht (㎟) | 1 Stock | 1~4 | 1~4 | 1~4 | |
| 2 Stöcke | 1~4 | 1~4 | 1~4 | ||
| Befestigende Schraubengröße | M3.5 | M3.5 | M3.5 | ||
| Festziehen befestigendes Drehmoment (N.m) | 0,8 | 0,8 | 0,8 |
||
Struktureigenschaft:
Anwendung: Hilfskontakte blockieren, Zeitstaffel und gegenwärtig-begrenzter Kontaktblock und Thermorelais, dann, um andere abgeleitete Produkte zu sein;
Eigenschaft: Bändchen, leicht, weniger Leistungsabfall, langes Leben und Safe und Zuverlässigkeit usw.;
Installation: Die Standardinstallierungsschiene von 35mm (sc09~95) und die Standardinstallierungsschiene von 75mm (SC40~95) oder Schrauben
Der Kontaktgeber kann mit Hilfskontakt 1NO oder Hilfskontakt 1NC (weniger als 32A) und zusätzlichem contact+1NC ausgerüstet werden Hilfskontakt 1NO (mehr als 40A). Darüber hinaus kann er mit zusätzlichem Block des Kontaktgebers ausgerüstet werden F4 (2blocks oder 4blocks);
Installationsmaß:
| Ein maximales | B maximal | C maximal | a | b | ∅ |
| 77 | 129 | 116 | 40 | 100/110 | 6,5 |
FAQ:
1. Stellen Sie Proben zur Verfügung? ist er frei oder Extra?
Ja könnten wir eine freie Probe abhängig von Produktarten anbieten.
2. Können wir unseren Logo-/Website-/Firmennamen auf Produkten drucken?
Ja sind Soem und ODM verfügbar
3. Was ist die Vorbereitungs- und Anlaufzeit für regelmäßigen Auftrag?
7-15 Tage für Auftragsquantität weniger als 2000pcs; Für mehr Quantität können wir über sie verhandeln.
4. Kontrollieren Sie die Endprodukte?
Unsere products100% Selbstkontrolle und Prüfung bevor dem Verpacken
5. Was ist Ihr Hauptprodukt?
Unsere Hauptprodukte schließen cContactors und Leistungsschalter mit ein. Wir haben auch anderen Niederspannungsapparat als unsere geringen Produkte.
6. Wie über Zahlungsbedingungen?
30% Ablagerung, die Restzahlungsbilanz gegen B-/Lkopie.
