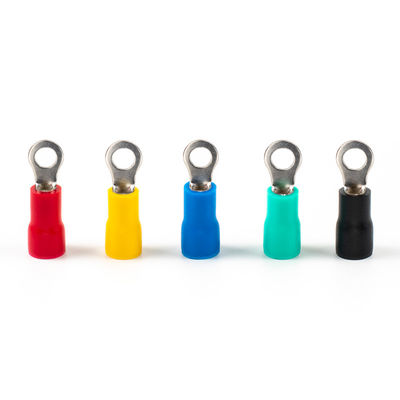

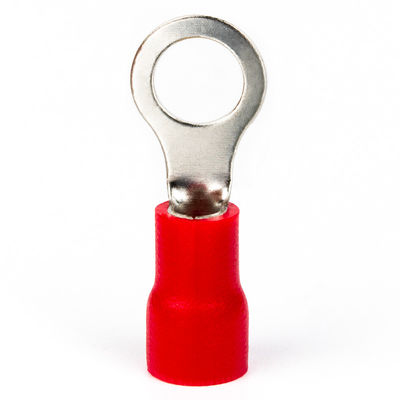

Kupfernes elektrischer Draht-Verbindungsstück RV isolierte Ring Crimp Terminal
|
EINZELTEIL NEIN.
|
Rv-Reihe
|
| Marke | YOKG oder Soem |
|
Metallmaterial
|
Kupfern/Messing
|
|
Oberflächenbeschichtung
|
Galvano verzinnt
|
|
Isolatormaterial
|
Flammhemmende pp.
|
|
AWG-Lehre
|
22-16/16-14/14-12/12-10
|
|
Farbe
|
Rot, gelb, blau, grün, schwarz
|
| Verwendung | Verbindungskabel |
|
Satz
|
100pcs/bag
|
Drahtstrecke: 0.5-1.5 ㎟, AWG-Lehre: 22-16, Imax=19A
| Einzelteil nein. | Bolzengröße | Maß (Millimeter) | Farbe | |||||
| d2 | B | L | F | H | D∅ | |||
| RV1.25-3.2 | #4 | 3,2 | 5,7 | 17,8 | 4,95 | 10,0 | 4,3 | Rot |
| RVS1.25-3.5 | #6 | 3,7 | 5,7 | 17,8 | 4,95 | |||
| RVM1.25-3.5 | #6 | 3,7 | 6,6 | 20,1 | 6,3 | |||
| RVL1.25-3.5 | #6 | 3,7 | 8,0 | 21,5 | 7,0 | |||
| RVS1.25-4 | #8 | 4,3 | 6,6 | 20,1 | 6,3 | |||
| RVL1.25-4 | #8 | 4,3 | 8,0 | 21,5 | 7,0 | |||
| RVS1.25-5 | #10 | 5,3 | 8,0 | 21,5 | 7,0 | |||
| RVS1.25-5 | #10 | 5,3 | 9,8 | 23,0 | 8,5 | |||
| RVS1.25-6 | 1/4 | 6,4 | 9,8 | 23,0 | 8,5 | |||
| RV1.25-6 | 1/4 | 6,4 | 11,6 | 27,5 | 11,1 | |||
| RV1.25-8 | 5/16 | 8,4 | 11,6 | 27,5 | 11,1 | |||
| RV1.25-10 | 3/8 | 10,5 | 13,6 | 31,6 | 13,9 | |||
| RV1.25-12 | 1/2 | 13,0 | 19,2 | 36,0 | 16,5 | |||
Drahtstrecke: 1.5-2.5 ㎟, AWG-Lehre: 16-14, Imax=27A
| Einzelteil nein. | Bolzengröße | Maß (Millimeter) | Farbe | |||||
| d2 | B | L | F | H | D∅ | |||
| RV2-3.2 | #4 | 3,2 | 6,6 | 17,8 | 4,3 | 10,0 | 4,9 | Blau |
| RVS2-3.5 | #6 | 3,7 | 6,6 | 17,8 | 4,3 | |||
| RVM2-3.5 | #6 | 3,7 | 6,6 | 21 | 7,0 | |||
| RVL2-3.5 | #6 | 3,7 | 8,5 | 22,5 | 7,75 | |||
| RVS2-4 | #8 | 4,3 | 6,6 | 21 | 7,0 | |||
| RVL2-4 | #8 | 4,3 | 8,5 | 22,5 | 7,75 | |||
| RVS2-5 | #10 | 5,3 | 8,5 | 22,5 | 7,75 | |||
| RVL2-5 | #10 | 5,3 | 9,5 | 22,5 | 7,25 | |||
| RV2-6 | 1/4 | 6,4 | 12,0 | 27,6 | 11 | |||
| RV2-8 | 5/16 | 8,4 | 12,0 | 27,6 | 11 | |||
| RV2-10 | 3/8 | 10,5 | 13,6 | 30,2 | 13,9 | |||
| RV2-12 | 1/2 | 13,0 | 19,2 | 36,5 |
16,5 |
|||
Drahtstrecke: 2.5-4 ㎟, AWG-Lehre: 14-12, Imax=37A
| Einzelteil nein. | Bolzengröße | Maß (Millimeter) | Farbe | |||||
| d2 | B | L | F | H | D∅ | |||
| RV3.5-4 | #8 | 4,3 | 8,0 | 24,5 | 7,7 | 13,0 | 6,2 | Schwarz |
| RVS3.5-5 | #10 | 5,3 | 8,0 | 24,5 | 7,7 | |||
| RVL3.5-5 | #10 | 5,3 | 12,0 | 27,9 | 7,7 | |||
| RV3.5-6 | 1/4 | 6,4 | 12,0 | 27,9 | 7,7 | |||
| RV3.5-8 | 5/16 | 8,4 | 15,0 | 32,0 | 13,5 | |||
| RV3.5-10 | 3/8 | 10,5 | 15,0 | 32,0 |
13,5 |
|||
Drahtstrecke: 4-6 ㎟, AWG-Lehre: 12-10, Imax=48A
| Einzelteil nein. | Bolzengröße | Maß (Millimeter) | Farbe | |||||
| d2 | B | L | F | H | D∅ | |||
| RV5.5-3.5 | #6 | 3,7 | 7,2 | 21,4 | 5,9 | 13,0 | 6,7 | Gelb |
| RVS5.5-4 | #8 | 4,3 | 7,2 | 21,4 | 5,9 | |||
| RVL5.5-4 | #8 | 4,3 | 9,5 | 25,5 | 8,3 | |||
| RV5.5-5 | #10 | 5,3 | 9,5 | 25,5 | 8,3 | |||
| RV5.5-6 | 1/4 | 6,4 | 12,0 | 31,5 | 13,0 | |||
| RV5.5-8 | 5/16 | 8,4 | 15,0 | 33,7 | 13,7 | |||
| RV5.5-10 | 3/8 | 10,5 | 15,0 | 33,7 | 13,7 | |||
| RV5.5-12 | 1/2 | 13,0 | 19,2 | 38,1 | 16,0 | |||
