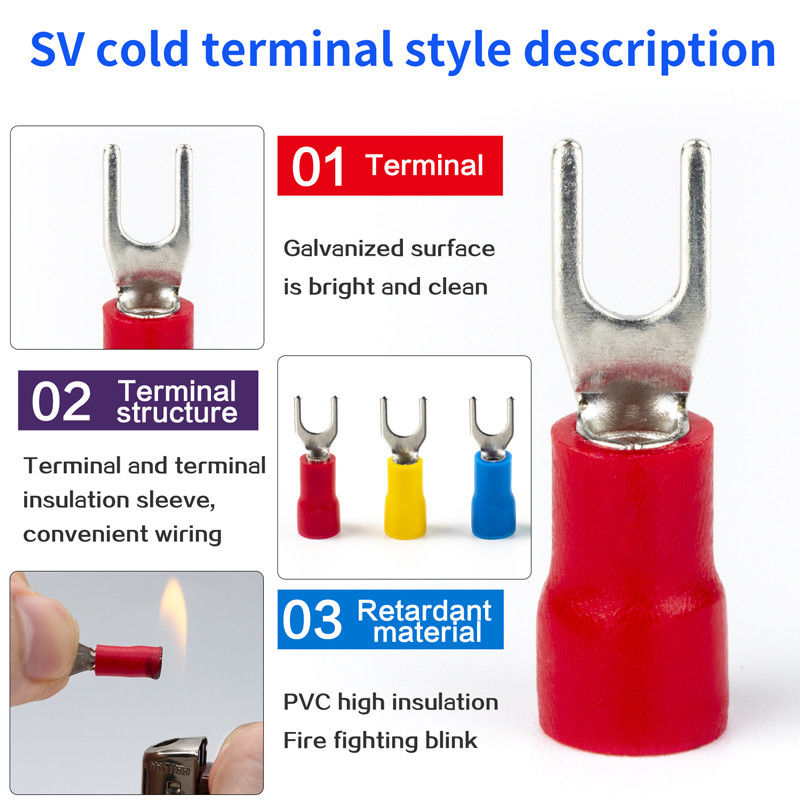

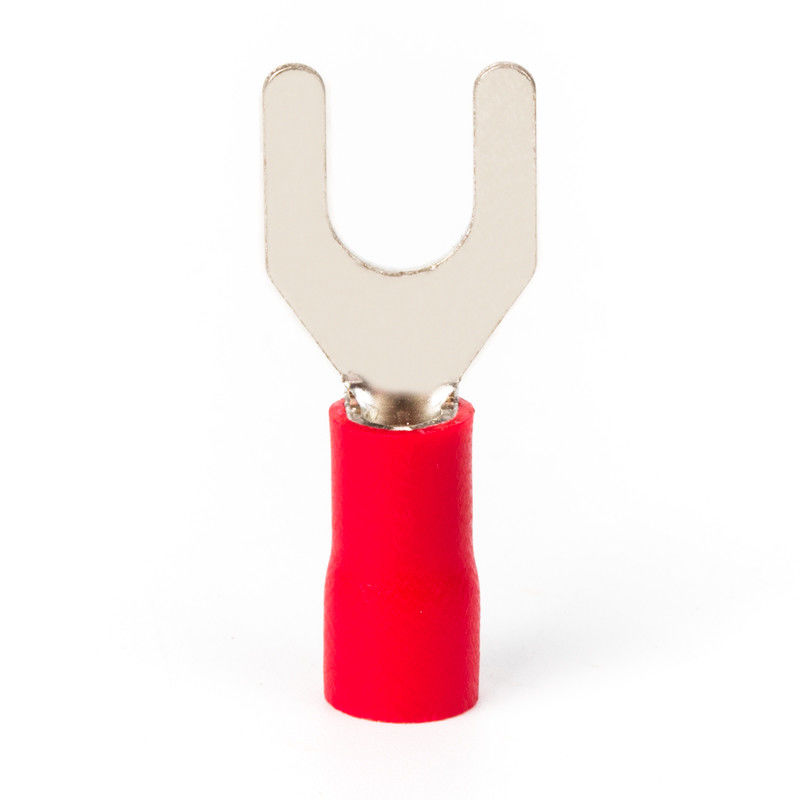

Art Isolierfalz-Terminalgabel-Spaten-Spleiß-Anschluss Draht-Verbindungsstück SV Y
| Einzelteil nein. | SV-Reihe |
| Metallmaterial | Copper&Brass |
| Oberflächenbeschichtung | Elektro-Tin Plated |
| Isolatormaterial | Flammhemmende pp. |
| Anwendung | Drahtkräuselung |
| A.W.G | 22-16 16-14 14-12 12-10 |

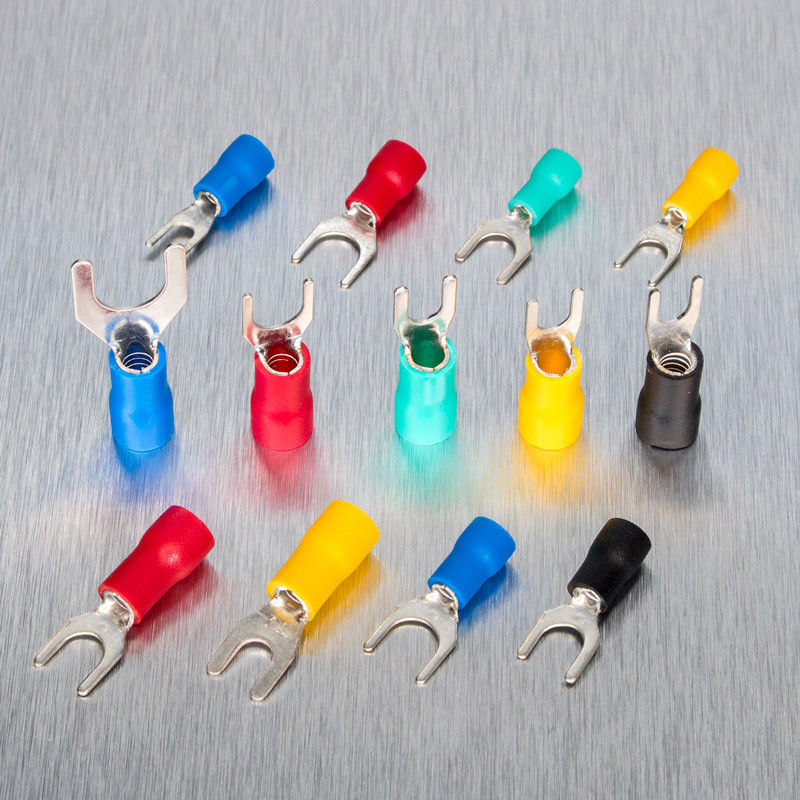

| Farbe | Rot, gelb, blau, schwarz |
| Drahtstrecke | 0.5-1.5 ㎟, 1.5-2.5 ㎟, 2.5-4 ㎟, ㎟ 4-6 |
| Einzelteil nein. | Bolzengröße | Maß (Millimeter) | Farbe | |||||
| d2 | B | L | F | H | D∅ | |||
| SV1.25-3.2 | #4 | 3,2 | 5,7 | 21,2 | 6,5 | 10,0 | 4,3 | Rot |
| SVS1.25-3.5 | #6 | 3,7 | 5,7 | 21,2 | 6,5 | |||
| SVL1.25-3.5 | #6 | 3,7 | 6,4 | 21,2 | 6,5 | |||
| SVS1.25-4 | #8 | 4,3 | 6,4 | 21,2 | 6,5 | |||
| SVM1.25-4 | #8 | 4,3 | 7,2 | 21,1 | 6,5 | |||
| SVL1.25-4 | #8 | 4,3 | 8,1 | 21,2 | 6,5 | |||
| SVS1.25-5 | #10 | 5,3 | 8,1 | 21,2 | 6,5 | |||
| SVL1.25-5 | #10 | 5,3 | 9,5 | 21,2 | 6,5 | |||
| SVS1.25-6 | 1/4 | 6,4 | 9,5 | 21,2 | 6,5 | |||
| SVL1.25-6 | 1/4 | 6,4 | 12,0 | 27,2 | 11,0 | |||
| SV1.25-8 | 5/16 | 8,4 | 14,0 | 29,0 | 12,5 | |||
Drahtstrecke: 1.5-2.5 ㎟, AWG-Lehre: 16-14, Imax=27A
| Einzelteil nein. | Bolzengröße | Maß (Millimeter) | Farbe | |||||
| d2 | B | L | F | H | D∅ | |||
| SV2-3.2 | #4 | 3,2 | 5,7 | 21,2 | 6,5 | 10,0 | 4,9 | Blau |
| SVS2-3.5 | #6 | 3,7 | 5,7 | 21,2 | 6,5 | |||
| SVL2-3.5 | #6 | 3,7 | 6,4 | 21,2 | 6,5 | |||
| SVS2-4 | #8 | 4,3 | 6,4 | 21,2 | 6,5 | |||
| SVM2-4 | #8 | 4,3 | 7,2 | 21,1 | 6,5 | |||
| SVL2-4 | #8 | 4,3 | 8,1 | 21,2 | 6,5 | |||
| SVS2-5 | #10 | 5,3 | 8,1 | 21,2 | 6,5 | |||
| SVL2-5 | #10 | 5,3 | 9,5 | 21,2 | 6,5 | |||
| SVS2-6 | 1/4 | 6,4 | 9,5 | 21,2 | 6,5 | |||
| SVL2-6 | 1/4 | 6,4 | 12,0 | 27,2 | 11,0 | |||
| SV2-8 | 5/16 | 8,4 | 14,0 | 29,0 |
12,5 |
|||
Drahtstrecke: 2.5-4 ㎟, AWG-Lehre: 14-12, Imax=37A
| Einzelteil nein. | Bolzengröße | Maß (Millimeter) | Farbe | |||||
| d2 | B | L | F | H | D∅ | |||
| SV3.5-3 | #4 | 3,2 | 5,7 | 24,8 | 7,0 | 13,0 | 6,2 | Schwarz |
| SV3.5-4 | #8 | 4,3 | 8,0 | 24,8 | 7,0 | |||
| SV3.5-5 | #10 | 5,3 | 8,0 | 24,8 | 7,0 | |||
| SV3.5-6 | 1/4 | 6,4 | 12,0 | 28,0 | 12,1 | |||
| SV3.5-8 | 5/16 | 8,4 | 12,0 | 33,7 |
13,7 |
|||
Drahtstrecke: 4-6 ㎟, AWG-Lehre: 12-10, Imax=48A
| Einzelteil nein. | Bolzengröße | Maß (Millimeter) | Farbe | |||||
| d2 | B | L | F | H | D∅ | |||
| SV5.5-3.5 | #6 | 3,7 | 8,3 | 25,2 | 7,5 | 13,0 | 6,7 | Gelb |
| SVS5.5-4 | #8 | 4,3 | 8,3 | 25,2 | 7,5 | |||
| SVL5.5-4 | #8 | 4,3 | 9,0 | 25,2 | 7,5 | |||
| SV5.5-5 | #10 | 5,3 | 9,0 | 25,2 | 7,5 | |||
| SVS5.5-6 | 1/4 | 6,4 | 9,0 | 25,2 | 7,5 | |||
| SVL5.5-6 | 1/4 | 6,4 | 12,0 | 31,2 | 12,0 | |||
| SV5.5-8 | 5/16 | 8,4 | 14,0 | 30,0 | 11,5 | |||
FAQ:
1. Könnte ich Preise Ihrer Produkte haben?
Gut willkommen. Glauben Sie bitte frei, um uns jede mögliche Untersuchung zu schicken. Sie erhalten unsere Antwort in 24 Stunden.
2. Können wir unseren Logo-/Website-/Firmennamen auf Produkten drucken?
Selbstverständlich konnten Sie. Wir sind ein Berufshersteller und wir haben viele Jahre von Soem-Erfahrung.
3. Was ist die Vorbereitungs- und Anlaufzeit für regelmäßigen Auftrag?
7-15 Tage als Auftragsquantität
4. Können Sie Proben zur Verfügung stellen? Sind die Proben frei?
Ja können Proben mit Frachtkosten versehen werden, um zu sammeln zu sein.
5. Konnten Sie die Größe für Kunden ändern?
Ja können die Größen, für weitere Einzelheiten besonders angefertigt werden, in Verbindung treten mit uns bitte frei.
6. Wie über den Kundendienst?
Alle mögliche Kommentare werden, wir lösen Ihre Anwendungsprobleme begrüßt.
