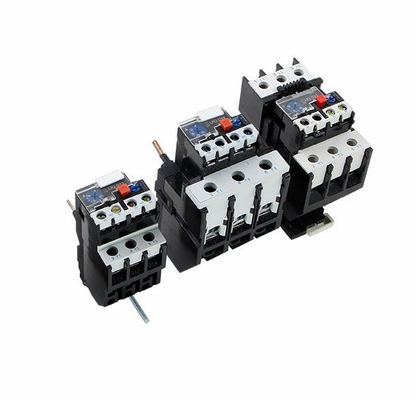

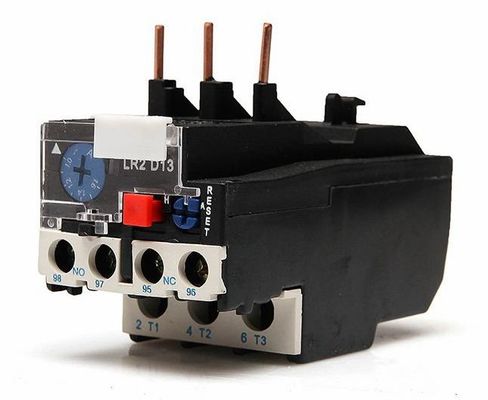

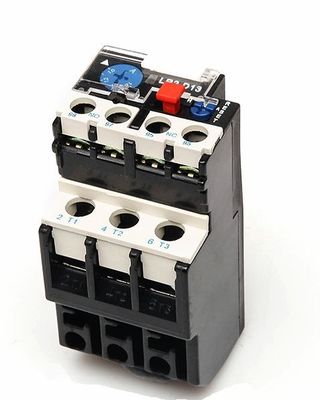

Schützendes Überlastung LR2 Thernal-Relais 25A 36A 93A 240-Volt-elektrischer Schalter
Anwendung:
LR2-D Reihenthermorelais kann im Stromkreis von 50Hz oder von 60Hz, bewertete Isolierungsspannung 660V, Nennstrom 0.1-93A benutzt werden für das Schützen der Trennstrecke, wenn der Elektromotor Überlastung ist.
Das Relais hat unterschiedlichen Mechanismus- und Temperaturausgleich u. kann in HC-D Reihe Wechselstrom-Kontaktgeber pluged. Es ist das höchstentwickelte Thermorelais in den Neunziger Jahren in der Welt.
Spezifikationen:
* grundlegender Parameter des Hauptstromkreises
* bewertete Isolierungsspannung 660V
* bewertetes arbeitendes gegenwärtiges 25,36,93A separat
* die Reglerdichtung des bewerteten Einstellungsstroms und der Einstellung
* Strom der thermischen Komponente
* Hilfsstromkreis
* es gibt eine Paare ohne und NC-Kontakt mit elektrischer Isolierung
* bewertete Frequenz 50-60Hz
* benutzen Sie Gruppe, bewertete Arbeitsspannung, ernennen Sie Thermik und Nennstrom
Bewegungs-Eigenschaft: Dreiphasenbalancen-Bewegungs-Zeit
| Nein | Zeiten des Einstellungsstroms | Bewegungszeit | Anfangszustand | Umgebende Temperatur | ||
| 1 | 1,05 | >2h | Kalter Zustand | 20±5oC | ||
| 2 | 1,2 | <2h> | Hitzezustand (nach dem Test No.1) | |||
| 3 | 1,5 | <4min> | ||||
| 4 | 7,2 | 10A | 2s< Tp=""> | ≤63A | Kalter Zustand | |
| 10 | 4s< Tp=""> | >63A | ||||
Phase-verlierende Bewegungs-Eigenschaft
| Nein | Zeiten des Einstellungsstroms | Bewegungszeit | Anfangszustand | Ambienttemperature | |
| Irgendwelche zwei Phasen | Eine andere Phase | ||||
| 1 | 1,0 | 0,9 | >2h | Kalter Zustand | 20±5oC |
| 2 | 1,15 | 0 | <2h> | Hitzezustand (nach dem Test No.1) |
|
| Art | Zahl | Einstellbereich (A) | Für Contavtor |
| LR2-D13 | 1301 | 0,10|0,16 | CJX2-09~32 |
| 1302 | 0,16|0,25 | CJX2-09~32 | |
| 1303 | 0,25|0,40 | CJX2-09~32 | |
| 1304 | 0,40|0,63 | CJX2-09~32 | |
| 1305 | 0,63|1 | CJX2-09~32 | |
| 1306 | 1|1,6 | CJX2-09~32 | |
| 1307 | 1,6|2,5 | CJX2-09~32 | |
| 1308 | 2,5|4 | CJX2-09~32 | |
| 1310 | 4|6 | CJX2-09~32 | |
| 1312 | 5,5|8 | CJX2-12~32 | |
| 1314 | 7|10 | CJX2-18~32 | |
| 1316 | 9|13 | CJX2-25~32 | |
| 1321 | 12|18 | CJX2-25~32 | |
| 1322 | 17|25 | CJX2-32 |
Entwurf u. Befestigungsgröße:
