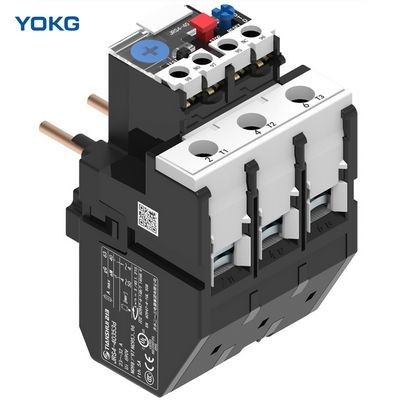

Thermischer Schutz 0.1-93A des Überlastrelais-LR2-D33 (JS28) in CER Zertifikat
Anwendung:
LR2-D Reihenthermorelais kann im Stromkreis von 50Hz oder von 60Hz, bewertete Isolierungsspannung 660V, Nennstrom 0.1-93A benutzt werden für das Schützen der Trennstrecke, wenn der Elektromotor Überlastung ist.
Das Relais hat unterschiedlichen Mechanismus- und Temperaturausgleich u. kann in HC-D Reihe Wechselstrom-Kontaktgeber pluged. Es ist das höchstentwickelte Thermorelais in den Neunziger Jahren in der Welt.
Spezifikationen:
♦ grundlegender Parameter des Hauptstromkreises
♦ bewertete Isolierungsspannung 660V
♦ bewertetes arbeitendes gegenwärtiges 25,36,93A separat
♦ die Reglerdichtung des bewerteten Einstellungsstroms und der Einstellung
♦ Strom der thermischen Komponente
♦ Hilfsstromkreis
♦ dort sind ein Paar ohne und NC-Kontakt mit elektrischer Isolierung
♦ bewertete Frequenz 50-60Hz
♦ benutzen Gruppe, bewertete Arbeitsspannung, ernennen Thermik und Nennstrom
| Art | Zahl | Einstellbereich (A) | Für Contavtor |
| LR2-D33 | 3353 | 23|32 | CJX2-40~95 |
| 3355 | 30|40 | CJX2-40~95 | |
| 3357 | 37|50 | CJX2-50~95 | |
| 3359 | 48|65 | CJX2-50~95 | |
| 3361 | 55|70 | CJX2-65~95 | |
| 3363 | 63|80 | CJX2-80~95 | |
| 3365 | 80|93 | CJX2-80~95 |
Entwurf u. Befestigungsgröße:
