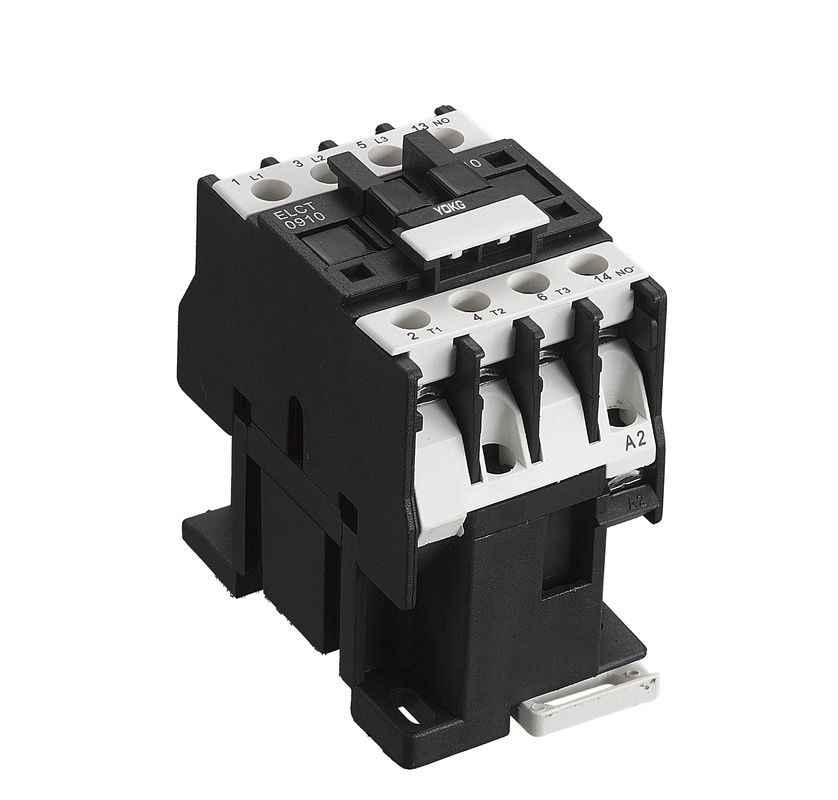

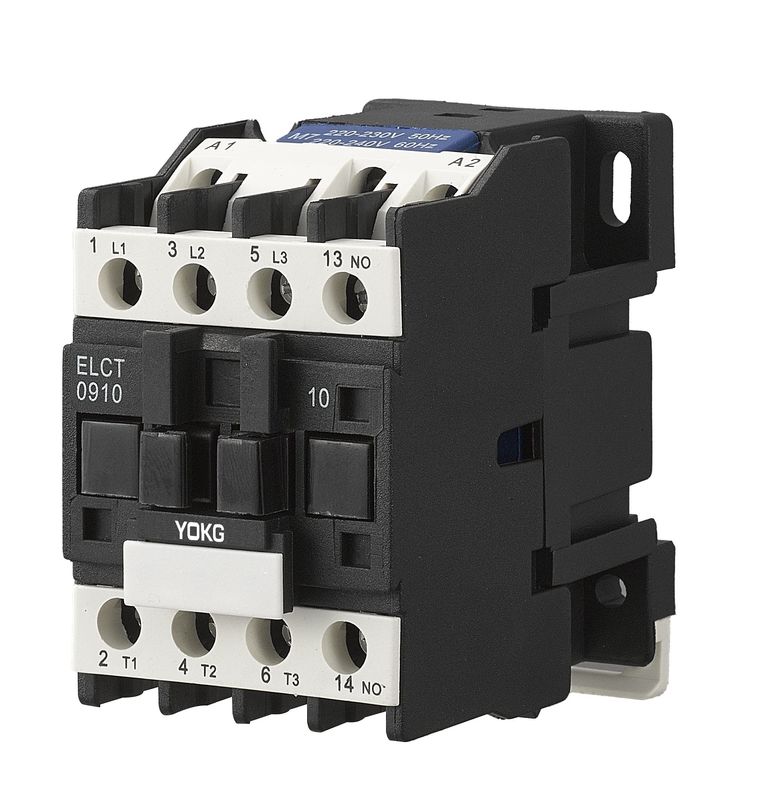

3 Polen 3 Silber-Punkt der Phasen-9A überbelasten Kontaktgeber KEIN industrieller Kontaktgeber NC 230V
Anwendung:
Sc-Reihe Wechselstrom-Kontaktgeber (im folgenden Kontaktgeber) ist für die Anwendung die Stromkreise bis zum Nennspannung 690V Wechselstrom in 50 Hz oder in 60 Hz, Nennstrom bis zu 95A, für die Herstellung passend und häufig bricht, stellt an u. steuert den Wechselstrommotor. Kombiniert mit dem Thermorelais, wird es der elektromagnetische Starter für das Schützen der Überlastungsstromkreise.
Dieser Reihenkontaktgeber stimmt mit GB 14048, IEC60947-4-1 überein
General:
Umgebungstemperatur: ≤-5℃--+40℃
Höhe: ≤ 2000m;
Verschmutzungsgrad: Klasse 3
Installationskategorie: III
Schutzgrad: IP20
Eigenschaft: Bändchen, leicht, weniger Leistungsabfall, langes Leben, Safe und Zuverlässigkeit
Anwendung: Hilfskontakte blockieren, Zeitstaffel, gegenwärtig-begrenzte Kontakte Block, Thermorelais, etc.
Installation: 35mm Lärmschiene (SC09~95), 75MM verdünnte Schiene (SC40~95), Schrauben
Modell und Auswirkung:
Hauptparameter und technische Leistung:
Art | SC09 | ||
Bewertete Heizung gegenwärtiges (a) | 20 | ||
Bewertete Isolierungsspannung (V) | 690 | ||
Bewertete Auswirkungswiderstandsspannung (KV) | 6 | ||
Bewertete Herstellungskapazität | 10le | ||
Bewertetes Ausschaltvermögen | 8le | ||
Polen | 3 | ||
Hilfskontakt | NO/NC | ||
Kurzzeitiger Widerstandsstrom (A) | 10S | 72 | |
Bewerteter Arbeitsstrom (A) | 380V | AC-3 | 9 |
AC-4 | 3,5 | ||
660V | AC-3 | 6,6 | |
AC-4 | 1,5 | ||
Kapazität AC-3 von Phase 3 Kurzschlussmotor (AC-3) Kilowatt |
220V | 2,2 | |
380V | 4 | ||
660V | 5,5 | ||
Operationsfrequenz (times/h) | Elektrische Lebensdauer | AC-3 | 1200 |
AC-4 | 300 | ||
Mechanische Lebensdauer | 3600 | ||
Elektrische Lebensdauer (10000/times) | AC-3 | 100 | |
AC-4 | 20 | ||
Mechanische Lebensdauer (10000/times) | 1000 | ||
Ausgerüstete Sicherungsart | RT16-20 | ||
Bewertete Steuerversorgungsspannung wir (V) | 50/60Hz | 12~480 | |
Operationsstrecke | Einschiebbar | (85%~110%) wir +40℃ | |
Freigeben | (20%~75%) wir -5℃ | ||
Durchschnittliche Energie Wechselstrom-Spule (VA) | Anfang | 70 | |
Halten | 8 | ||
Energie-Leistungsfähigkeits-Klasse | Klasse 3 | ||
Verlustwärme (W) | 2~3 | ||
Auslösezeit (Frau) | Abschluss | 12~25 | |
Bruch | 5~20 | ||
Hauptstromkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 |
2 Stöcke | 1~4 | ||
flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | |
2 Stöcke | 1~2.5 | ||
Harter Draht (㎟) | 1 Stock | 1~4 | |
2 Stöcke | 1~4 | ||
Befestigende Schraubengröße | M3.5 | ||
Festziehen befestigendes Drehmoment (N.m) | 0,8 | ||
Regelkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 |
2 Stöcke | 1~4 | ||
flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | |
2 Stöcke | 1~2.5 | ||
Harter Draht (㎟) | 1 Stock | 1~4 | |
2 Stöcke | 1~4 | ||
Befestigende Schraubengröße | M3.5 | ||
Festziehen befestigendes Drehmoment (N.m) | 0,8 |
Installationsmaß:
Ein maximales | B maximal | C maximal | a | b | ∅ |
57 | 86 | 95 | 40 | 48 | 4,5 |
