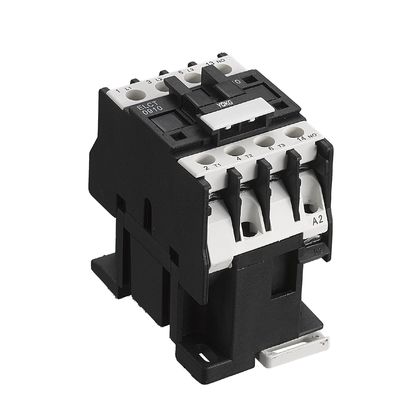

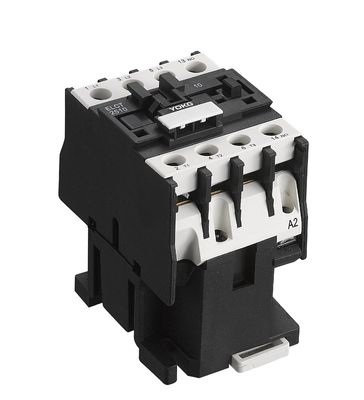

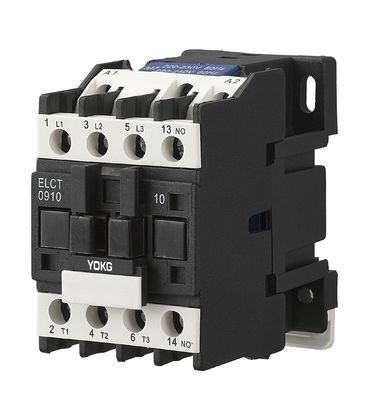

Kontaktgeber 3P 50A 690V Wechselstrom-4pole Schalter 50hz 60hz Schütz-1NO oder 1NC
Anwendung:
Sc-Reihe Wechselstrom-Kontaktgeber (im folgenden Kontaktgeber) ist für die Anwendung die Stromkreise bis zum Nennspannung 690V Wechselstrom in 50 Hz oder in 60 Hz, Nennstrom bis zu 95A, für die Herstellung passend und häufig bricht, stellt an u. steuert den Wechselstrommotor. Kombiniert mit dem Thermorelais, wird es der elektromagnetische Starter für das Schützen der Überlastungsstromkreise.
Dieser Reihenkontaktgeber stimmt mit GB 14048, IEC60947-4-1 überein
General:
Umgebungstemperatur: ≤-5℃--+40℃
Höhe: ≤ 2000m;
Verschmutzungsgrad: Klasse 3
Installationskategorie: III
Schutzgrad: IP20
Eigenschaft: Bändchen, leicht, weniger Leistungsabfall, langes Leben, Safe und Zuverlässigkeit
Anwendung: Hilfskontakte blockieren, Zeitstaffel, gegenwärtig-begrenzte Kontakte Block, Thermorelais, etc.
Installation: 35mm Lärmschiene (SC09~95), 75MM verdünnte Schiene (SC40~95), Schrauben
Modell und Auswirkung:
Hauptparameter und technische Leistung:
| Art | SC25 | ||
| Bewertete Heizung gegenwärtiges (a) | 40 | ||
| Bewertete Isolierungsspannung (V) | 690 | ||
| Bewertete Auswirkungswiderstandsspannung (KV) | 6 | ||
| Bewertete Herstellungskapazität | 10le | ||
| Bewertetes Ausschaltvermögen | 8le | ||
| Polen | 3 | ||
| Hilfskontakt | NO/NC | ||
| Kurzzeitiger Widerstandsstrom (A) | 10S | 200 | |
| Bewerteter Arbeitsstrom (A) | 380V | AC-3 | 25 |
| AC-4 | 8,5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4,4 | ||
| Kapazität AC-3 von Phase 3 Kurzschlussmotor (AC-3) Kilowatt |
220V | 5,5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Operationsfrequenz (times/h) | Elektrische Lebensdauer | AC-3 | 600 |
| AC-4 | 300 | ||
| Mechanische Lebensdauer | 3600 | ||
| Elektrische Lebensdauer (10000/times) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Mechanische Lebensdauer (10000/times) | 1000 | ||
| Ausgerüstete Sicherungsart | RT16-40 | ||
| Bewertete Steuerversorgungsspannung wir (V) | 50/60Hz | 12~480 | |
| Operationsstrecke | Einschiebbar | (85%~110%) wir +40℃ | |
| Freigeben | (20%~75%) wir -5℃ | ||
| Durchschnittliche Energie Wechselstrom-Spule (VA) | Anfang | 110 | |
| Halten | 11 | ||
| Energie-Leistungsfähigkeits-Klasse | Klasse 3 | ||
| Verlustwärme (W) | 3~4 | ||
| Auslösezeit (Frau) | Abschluss | 12~25 | |
| Bruch | 5~20 | ||
| Hauptstromkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 1.5~10 |
| 2 Stöcke | 1.5~6 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 1~6 | |
| 2 Stöcke | 1~4 | ||
| Harter Draht (㎟) | 1 Stock | 1.5~6 | |
| 2 Stöcke | 1.5~6 | ||
| Befestigende Schraubengröße | M4 | ||
| Festziehen befestigendes Drehmoment (N.m) | 1,2 | ||
| Regelkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 |
| 2 Stöcke | 1~4 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | |
| 2 Stöcke | 1~2.5 | ||
| Harter Draht (㎟) | 1 Stock | 1~4 | |
| 2 Stöcke | 1~4 | ||
| Befestigende Schraubengröße | M3.5 | ||
| Festziehen befestigendes Drehmoment (N.m) | 0,8 |
||
Installationsmaß:
| Ein maximales | B maximal | C maximal | a | b | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4,5 |
Warum uns wählen Sie:
a. Antworten Sie Ihr sich erkundigen in 24 Arbeitsstunde.
b., technische und Berufsanleitung.
c., beste Qualität und bester Preis.
Wir halten ausgezeichnete Produkte instand und streben Kundendienst 100% an. Ein gutes Feedback ist, wir begrüßen für Ihr sehr wichtig
netter Vorschlag oder Feedback auf Waren und unserer Dienstleistung.
FAQ:
1. Könnte ich Preise Ihrer Produkte haben?
Gut willkommen. Glauben Sie bitte frei, um uns eine Untersuchung zu schicken. Sie erhalten unsere Antwort in 24 Stunden
2. Können wir unseren Logo-/Website-/Firmennamen auf Produkten drucken?
Ja sind Soem und ODM verfügbar
3. Was ist die Vorbereitungs- und Anlaufzeit für regelmäßigen Auftrag?
7-15 Tage für Auftragsquantität weniger als 2000pcs; Für mehr Quantität können wir über sie verhandeln
4. Kontrollieren Sie die Endprodukte?
Unsere products100% Selbstkontrolle und Prüfung bevor dem Verpacken
5. Wie über Zahlungsbedingungen?
30% Ablagerung, die Restzahlungsbilanz gegen B-/Lkopie
