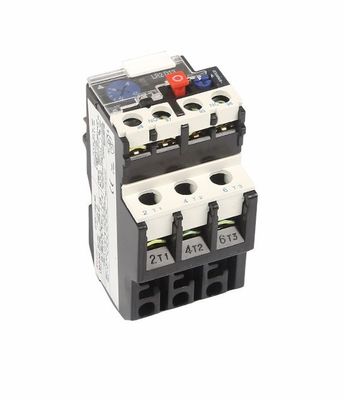

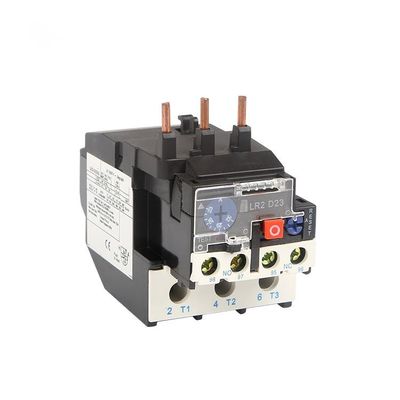

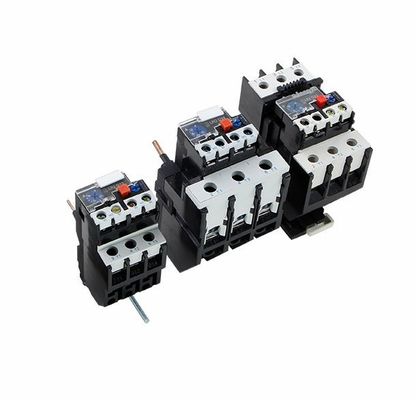

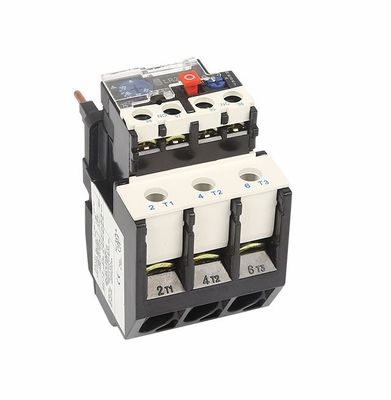

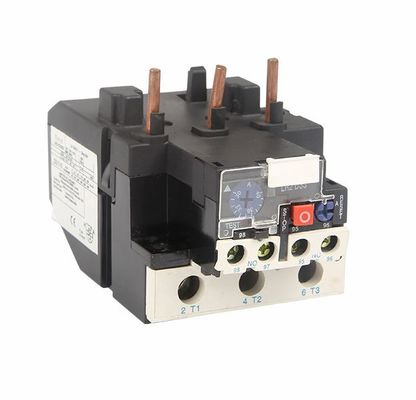

Bewegungsüberlastschutz-Relais der Frequenz-50 60hz Schaltungsdes niveau-25a
Anwendung:
LR2-D Reihenthermorelais kann im Stromkreis von 50Hz oder von 60Hz, bewertete Isolierungsspannung 660V, Nennstrom 0.1-93A benutzt werden für das Schützen der Trennstrecke, wenn der Elektromotor Überlastung ist.
Das Relais hat unterschiedlichen Mechanismus- und Temperaturausgleich u. kann in LC1-D Reihe Wechselstrom-Kontaktgeber pluged. Es ist das höchstentwickelte Thermorelais in den Neunziger Jahren in der Welt.
A.Fundamental-Parameter des Hauptstromkreises
(a).Rated-Isolierungsspannung 660V.
(b).Rated, das separat gegenwärtiges 25,36,93A bearbeitet.
(c).The-Reglerdichtung des bewerteten Einstellungsstroms und der Einstellung.
(d).Current der thermischen Komponente (sehen Sie Liste 1)
B.Auxiliary-Stromkreis
(a).There ist ein Paarohne/und Öffner mit elektrischer Isolierung.
(b).Rated-Isolierungsspannung 500V.
(c).Rated-Frequenz 50-60Hz.
(d).Use-Gruppe, bewertete Arbeitsspannung, ernennen Thermik und Nennstrom.
Bewegungs-Eigenschaft: Dreiphasenbalancen-Bewegungs-Zeit
| Nein | Zeiten des Einstellungsstroms | Bewegungszeit | Anfangszustand | Umgebende Temperatur | ||
| 1 | 1,05 | >2h | Kalter Zustand | 20±5oC | ||
| 2 | 1,2 | <2h> | Hitzezustand (nach dem Test No.1) | |||
| 3 | 1,5 | <4min> | ||||
| 4 | 7,2 | 10A | 2s< Tp=""> | ≤63A | Kalter Zustand | |
| 10 | 4s< Tp=""> | >63A | ||||
Phase-verlierende Bewegungs-Eigenschaft
| Nein | Zeiten des Einstellungsstroms | Bewegungszeit | Anfangszustand | Ambienttemperature | |
| Irgendwelche zwei Phasen | Eine andere Phase | ||||
| 1 | 1,0 | 0,9 | >2h | Kalter Zustand | 20±5oC |
| 2 | 1,15 | 0 | <2h> | Hitzezustand (nach dem Test No.1) |
|
| Art | Zahl | Einstellbereich (a) | Für Kontaktgeber |
| LR2-D13 | 1301 | 0.1~0.16 | CJX2-09~32 |
| 1302 | 0.16~0.25 | CJX2-09~32 | |
| 1303 | 0.25~0.4 | CJX2-09~32 | |
| 1304 | 0.4~0.63 | CJX2-09~32 | |
| 1305 | 0.63~1 | CJX2-09~32 | |
| 1306 | 1~1.6 | CJX2-09~32 | |
| 1307 | 1.6~2.5 | CJX2-09~32 | |
| 1308 | 2.5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5.5~8 | CJX2-09~32 | |
| 1314 | 7~10 | CJX2-09~32 | |
| 1316 | 9~13 | CJX2-09~32 | |
| 1321 | 12~18 | CJX2-09~32 | |
| 1322 | 17~25 | CJX2-32 | |
| LR2-D25 | 2353 | 23~32 | CJX2-09~32 |
| 2355 | 30~40 | CJX2-09~32 | |
| LR2-D33 | 3322 | 17~25 | CJX2-09~32 |
| 3353 | 23~32 | CJX2-09~32 | |
| 3355 | 30~40 | CJX2-09~32 | |
| 3357 | 37~50 | CJX2-09~32 | |
| 3359 | 48~65 | CJX2-09~32 | |
| 3361 | 55~70 | CJX2-09~32 | |
| 3363 | 63~80 | CJX2-09~32 | |
| 3365 | 80~93 | CJX2-95 | |
| LR2-D43 | 4365 | 80~104 | CJX2-95 |
| 4367 | 95~120 | CJX2-95~115 | |
| 4369 | 110~140 | CJX2-115 |
| Art | Bewerteter Arbeitsstrom des Thermorelais | Thermische Komponente | ||
| Nennstrom (A) |
Bewertet oder Skala von Nennstrom (a) |
|||
| LR2-D13 | 25 | LR2-D1301 | 0,16 | 0.10-0.16 |
| LR2-D1302 | 0,25 | 0.16-0.25 | ||
| LR2-D1303 | 0,4 | 0.25-0.40 | ||
| LR2-D1304 | 0,63 | 0.40-0.63 | ||
| LR2-D1305 | 1 | 0.63-1.0 | ||
| LR2-D1306 | 1,6 | 1.0-1.6 | ||
| LR2-D13x6 | 2 | 1.25-2.0 | ||
| LR2-D1307 | 2,5 | 1.6-2.5 | ||
| LR2-D1308 | 4 | 2.5-4.0 | ||
| LR2-D1310 | 6 | 4.0-6.0 | ||
| LR2-D1312 | 8 | 5.5-8.0 | ||
| LR2-D1314 | 10 | 7.0-10.0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
| LR2-D2355 | 36 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80.0-93.0 | ||
