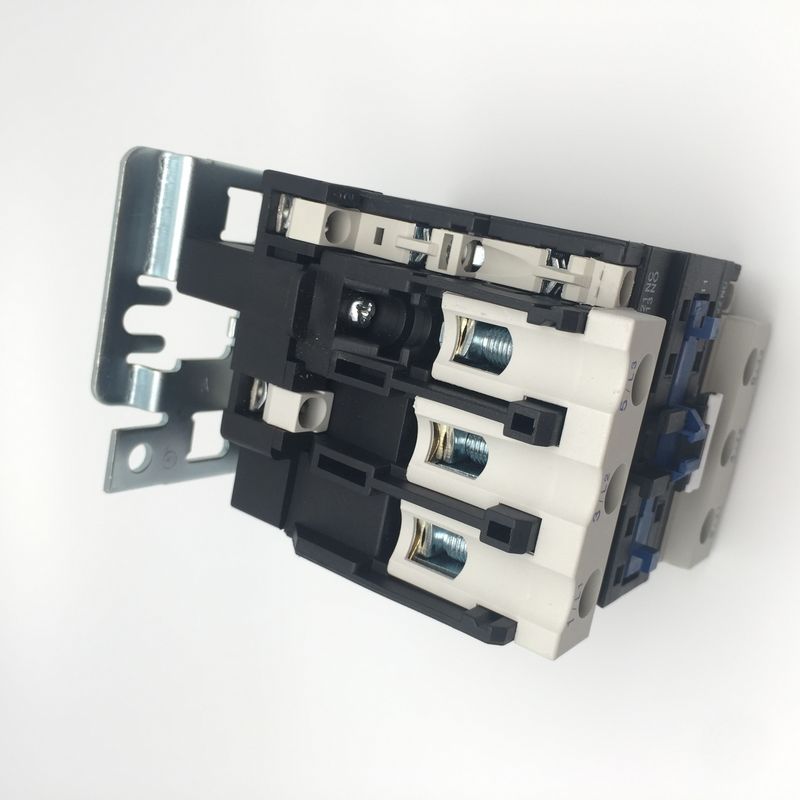

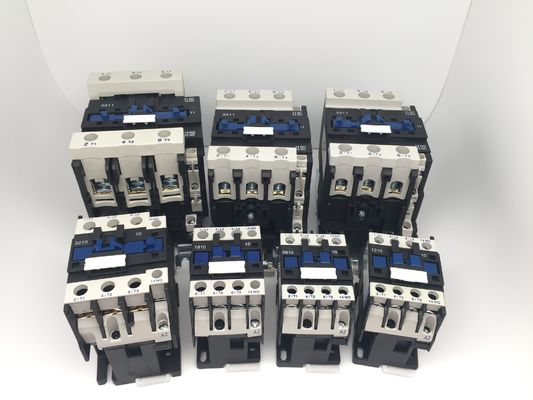

Soem-ODM Wechselstrom 3 Phasen-Kontaktgeber 40A 220v 380-VAC-magnetischer Kontaktgeber
Eigenschaften:
Dieses Produkt wird durch volle Plastikgeeignete Schnellstruktur gemacht und die Elastizität des Plastiks selbst nutzt. Es spart Arbeit und Zeit und Material, die nicht die Schraube und das Spezialwerkzeug benötigen anzubringen oder abzunehmen.
Kombiniert mit dem Hilfskontaktblock, Timer-Verzögerung u. mechanische Ineinander greifengeräte usw., wird es der Verzögerungskontaktgeber, mechanischer Ineinander greifenkontaktgeber. Mit dem Thermorelais wird es in den elektromagnetischen Starter kombiniert.
Modell und Auswirkung:
Hauptparameter und technische Leistung:
| Art | SC25 | ||
| Bewertete Heizung gegenwärtiges (a) | 40 | ||
| Bewertete Isolierungsspannung (V) | 690 | ||
| Bewertete Auswirkungswiderstandsspannung (KV) | 6 | ||
| Bewertete Herstellungskapazität | 10le | ||
| Bewertetes Ausschaltvermögen | 8le | ||
| Polen | 3 | ||
| Hilfskontakt | NO/NC | ||
| Kurzzeitiger Widerstandsstrom (A) | 10S | 200 | |
| Bewerteter Arbeitsstrom (A) | 380V | AC-3 | 25 |
| AC-4 | 8,5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4,4 | ||
| Kapazität AC-3 von Phase 3 Kurzschlussmotor (AC-3) Kilowatt |
220V | 5,5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Operationsfrequenz (times/h) | Elektrische Lebensdauer | AC-3 | 600 |
| AC-4 | 300 | ||
| Mechanische Lebensdauer | 3600 | ||
| Elektrische Lebensdauer (10000/times) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Mechanische Lebensdauer (10000/times) | 1000 | ||
| Ausgerüstete Sicherungsart | RT16-40 | ||
| Bewertete Steuerversorgungsspannung wir (V) | 50/60Hz | 12~480 | |
| Operationsstrecke | Einschiebbar | (85%~110%) wir +40℃ | |
| Freigeben | (20%~75%) wir -5℃ | ||
| Durchschnittliche Energie Wechselstrom-Spule (VA) | Anfang | 110 | |
| Halten | 11 | ||
| Energie-Leistungsfähigkeits-Klasse | Klasse 3 | ||
| Verlustwärme (W) | 3~4 | ||
| Auslösezeit (Frau) | Abschluss | 12~25 | |
| Bruch | 5~20 | ||
| Hauptstromkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 1.5~10 |
| 2 Stöcke | 1.5~6 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 1~6 | |
| 2 Stöcke |
1~4 |
||
| Harter Draht (㎟) | 1 Stock | 1.5~6 | |
| 2 Stöcke |
1.5~6 |
||
| Befestigende Schraubengröße | M4 | ||
| Festziehen befestigendes Drehmoment (N.m) | 1,2 | ||
| Regelkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 |
| 2 Stöcke | 1~4 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | |
| 2 Stöcke | 1~2.5 | ||
| Harter Draht (㎟) | 1 Stock | 1~4 | |
| 2 Stöcke | 1~4 | ||
| Befestigende Schraubengröße | M3.5 | ||
| Festziehen befestigendes Drehmoment (N.m) | 0,8 |
||
| Installation | Lärmschiene oder -Schraubmontage |
| Bescheinigung | CER, COLUMBIUM, TUV |
| Standard | IEC 60947-1, IEC 60947-4-1 |
| Machanical-Leben | 1000 |
| Schalthäufigkeit | 300-1200mal/Stunde |
| Umgebende Temperatur | -5℃~+40℃ |
| Die Kapazität (Millimeter) verdrahten | 1.5-35 |
| Höhe | ≤ 2000m |
| Schutzgrad | IP20 |
| Mit Hilfskontakten Block installiert sein, können Zeitstaffel und gegenwärtig-begrenzter Kontaktblock und Thermorelais | |
| Bändchen, leicht, weniger Leistungsabfall, langes Leben und Sicherheit und Zuverlässigkeit | |
| Kann mit Hilfskontakt 1NO oder Hilfskontakt 1NC (weniger als 32A) und zusätzlichem contact+1NC ausgerüstet werden Hilfskontakt 1NO (mehr als 40A). Darüber hinaus kann es mit zusätzlichem Block des Kontaktgebers ausgerüstet werden F4 (2blocks oder 4blocks) | |
Installationsmaß:
| Ein maximales | B maximal | C maximal | a | b | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4,5 |
