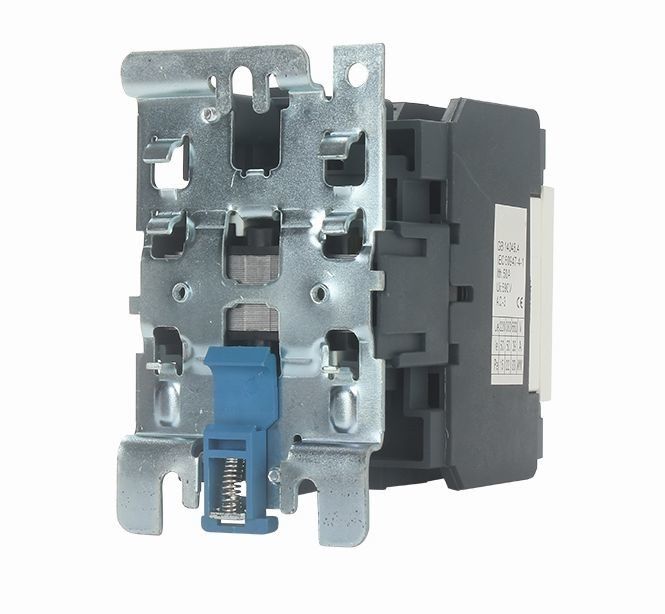

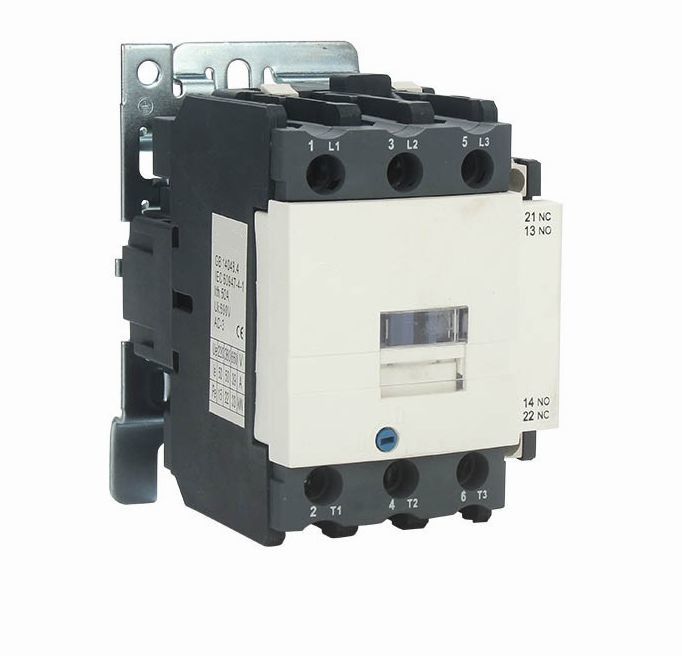

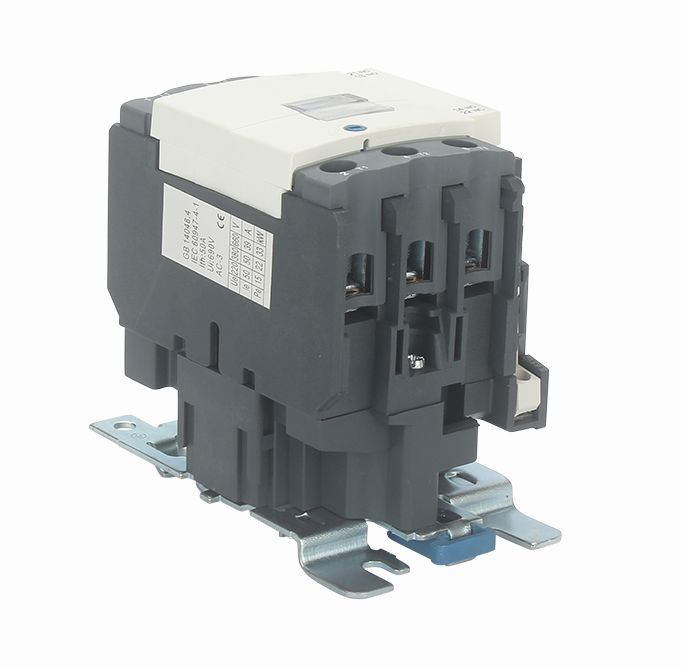

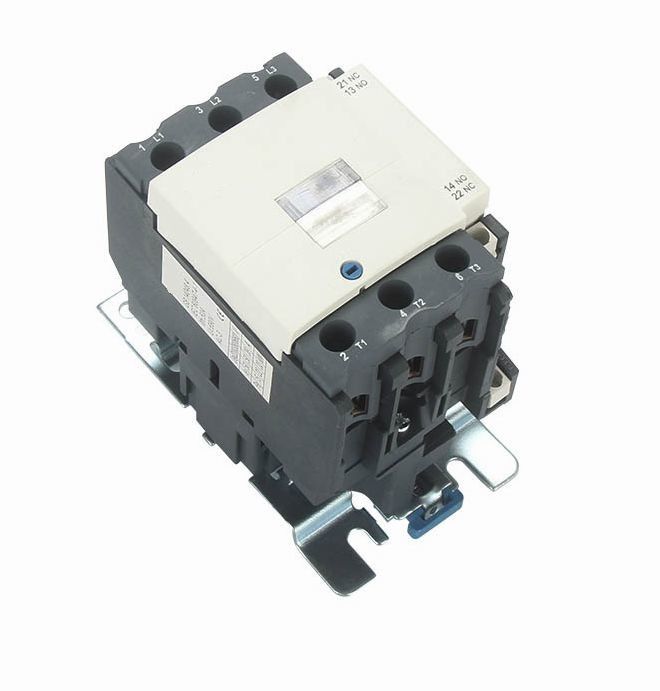

Kontaktgeber SC1-40~65 SC180~95 IEC60947 Telemecanique magnetischer Kontaktgeber Wechselstroms
General:
Installation: Lärmschiene/-Schraubmontage
Bescheinigung: CER, COLUMBIUM, TUV
Standard: IEC 60947-1, IEC 60947-4-1
Umgebende Temperatur: -5℃~+40℃
Verdrahten der Kapazität (Millimeter): 1.5-35
Frequenz: 50/60Hz
Höhe: ≤ 2000m
Verschmutzungsgrad: Klasse 3
Installationskategorie: III
Schutzgrad: IP20
Eigenschaften: Mit Schutzabdeckungsentwurf haben Kontaktgeber Eigenschaft der besseren Sicherheit, Zuverlässigkeit und er kann auch ausgedehnte Nutzungsdauer.
Sie sind im Bändchen, Leichtgewichtler, weniger Leistungsabfall, langes Leben und Safe und Zuverlässigkeit. Mit Hilfskontakten Block installiert sein, können Zeitstaffel und gegenwärtig-begrenzter Kontaktblock und Thermorelais.
Modell und Auswirkung:
Hauptparameter und technische Leistung:
| Art | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Bewertete Heizung gegenwärtiges (a) | 50 | 60 | 80 | 110 | 110 | ||
| Bewertete Isolierungsspannung (V) | 690 | ||||||
| Bewertete Auswirkungswiderstandsspannung (KV) | 6 | ||||||
| Bewertete Herstellungskapazität | 10le | ||||||
| Bewertetes Ausschaltvermögen | 8le | ||||||
| Polen | 3 | ||||||
| Hilfskontakt | 1NO + 1NC | ||||||
| Kurzzeitiger Widerstandsstrom (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Bewerteter Arbeitsstrom (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Kapazität AC-3 von Phase 3 Kurzschlussmotor (AC-3) Kilowatt |
220V/230V | 11 | 15 | 18,5 | 22 | 25 | |
| 380V/400V | 18,5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Operationsfrequenz (times/h) | Elektrische Lebensdauer | 600 | |||||
| Mechanische Lebensdauer | 3600 | ||||||
| Elektrische Lebensdauer AC-3 (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| Mechanische Lebensdauer (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Ausgerüstete Sicherungsart | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Bewertete Steuerversorgungsspannung wir (V) | 50/60Hz | 12~480 | |||||
| Operationsstrecke | Einschiebbar | (85%~110%) wir +40℃ | |||||
| Freigeben | (20%~75%) wir -5℃ | ||||||
| Durchschnittliche Energie Wechselstrom-Spule (VA) | Anfang | 200 | |||||
| Halten | 20 | ||||||
| Energie-Leistungsfähigkeits-Klasse | Klasse 3 | ||||||
| Verlustwärme (W) | 6 ~10 | ||||||
| Auslösezeit (Frau) | Abschluss | 20 | 25 | 20 | 35 | ||||
| Bruch | 8 | 15 | 8 | 20 | |||||
| Hauptstromkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 Stöcke | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 Stöcke | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Harter Draht (㎟) | 1 Stock | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 Stöcke | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Befestigende Schraubengröße | M8 | M10 | |||||
| Festziehen befestigendes Drehmoment (N.m) | 3,5 | 4 | |||||
| Regelkreisverdrahtung | flexibler Draht ohne Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 Stöcke | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| flexibler Draht mit Kälte Anschluss (㎟) drücken |
1 Stock | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 Stöcke | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Harter Draht (㎟) | 1 Stock | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 Stöcke | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Befestigende Schraubengröße | M3.5 | ||||||
| Festziehen befestigendes Drehmoment (N.m) | 0,8 | ||||||
Auftritt-und Installations-Maß:
Installationsmaß:
| Art | Ein maximales | B maximal | C maximal | a | b | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
