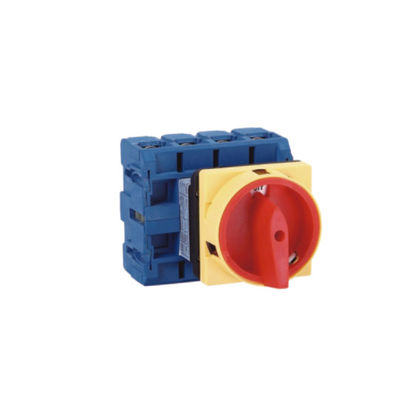

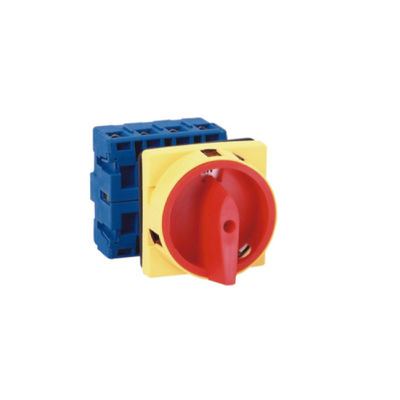

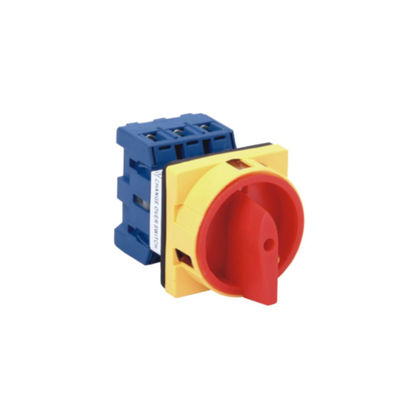

Nocken-Wechselschalter der Maschinen-elektrischer 3 Positions-25A 100A rotierender automatischer
Bereich:
YG11 ist das Produkt des Vorstellens der fremden Entwicklung der neuen Technologie, klein
Volumen, die meiste sichere und zuverlässige Leistung, ist es ein Lastsunterbrecherschalter, der passend für Belüftung, Klimaanlagen- und Wasserpumpensystem und Schaltergebrauch der industriellen Ausrüstung für Isolierungs- und Sicherheitsisolierung, gleichwertiger fremder Unterbrecherschalter der Last KG20-KG100.
Normale Arbeitsbedingungen:
Umgebungstemperatur 1.The übersteigt nicht +40℃, die Durchschnittstemperatur
innerhalb 24 Stunden und nicht mehr als +35℃.
2. Die Umgebungstemperatur ist nicht niedrigeres than-5℃.
Höhe des Standorts 3.Installation übersteigt nicht 2000m.
4. Die relative Luftfeuchtigkeit nicht mehr als 50% wenn das Maximum
Temperatur ist +40℃ und bei einer niedrigeren Temperatur erlaubt eine höhere relative Luftfeuchtigkeit, wie, wenn Temperatur 20℃ die Reichweite 90% der relativen Luftfeuchtigkeit ist. Zur Kondensation gelegentlich wegen der Temperaturwechsel sollte Sondermaßnahmen ergreifen.
Typenbezeichnung:
Produkt-Eigenschaften:
1. Sicherheit
Isolierungsabstand des Schaltkontaktpunktes ist groß, 13-14mm zu erzielen, übersteigt die Sicherheitsauflagen VDE0113. in vielen Fällen übersteigt das Sicherheitsniveau des Schalters die vorhandene Welt des verschiedenen Stromkreisunterbrechers.
Art der Installation 2.Flexible
Schalter können angewendete Plattenart, Sie sein können unteren Berg auch anwenden, kann die niedrige Befestigungsart mit Schrauben oder 35mm Schienenmontage leicht und sicher sein. Schaltsystem hat starke Flexibilität und die Anpassungsfähigkeit, zum von zusätzlichen Kontakten und von neutralen Anschlüssen, können Sie zu addieren den Schalter nicht entfernen konnten die zusätzlichen Kontakte der Anpassungsfähigkeit leicht erhöhen,
3. Einfache Installation
Die eingebaute Schraube zum Gleiten zu verhindern des Handbuches, fördernd zu pneumatischem oder zu den Elektrowerkzeugen, um die beste Leistung zu erleichtern und Sicherheit und Geschwindigkeit an sicherzustellen
Installation.
Örtlich festgelegte Porengröße:
| Schalter | Art | Pole | B | Nocken | D1 | D2 | F | G | H | L | |
| YG11-25 YG11-32 |
EIN-AUS | 3P | 64 | 48 | 4 | 4 | 22 | 42 | - | 54 | 62 |
| EIN-AUS | 4P | 64 | 48 | 4 | 4 | 22 | 56 | - | 54 | 62 | |
| EIN-AUS | 3P+N | 64 | 48 | 4 | 4 | 22 | 56 | - | 54 | 62 | |
| EIN-AUS | 3P+N+E | 64 | 48 | 4 | 4 | 22 | 69 | - | 54 | 62 | |
| EIN-AUS | 6P | 64 | 48 | 4 | 4 | 22 | - | 84 | 54 | 62 | |
| YG11-40 YG11-63 |
EIN-AUS | 3P | 64 | 48 | 4 | 4 | 22 | 50 | - | 64 | 67 |
| EIN-AUS | 4P | 64 | 48 | 4 | 4 | 22 | 66 | - | 64 | 67 | |
| EIN-AUS | 3P+N | 64 | 48 | 4 | 4 | 22 | 66 | - | 64 | 67 | |
| EIN-AUS | 3P+N+E | 64 | 48 | 4 | 4 | 22 | 82 | - | 64 | 67 | |
| EIN-AUS | 6P | 64 | 48 | 4 | 4 | 22 | - | 100 | 64 | 67 | |
| YG11-80 YG11-100 |
EIN-AUS | 3P | 64 | 48 | 4 | 5,5 | 22 | 70 | - | 80 | 82 |
| EIN-AUS | 4P | 64 | 48 | 4 | 5,5 | 22 | 92 | - | 80 | 82 | |
| EIN-AUS | 3P+N+E | 64 | 48 | 4 | 5,5 | 22 | 104 | - | 80 | 82 | |
| EIN-AUS | 6P | 64 | 48 | 4 | 5,5 | 22 | - | 140 | 80 | 82 |
Technische hauptsächlichparameter:
Plattenmontage:
| Modell nein. | Maße (Millimeter) | Einbauabmessungen (Millimeter) | |||||||
| B | C | K | L | E | F | D1 | D2 | ||
| YG11-25 | 64 | 42 | 54 | 13,5 | 61 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-32 | 64 | 42 | 54 | 13,5 | 61 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-40 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-63 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-80 | 64 | 70 | 80 | 22,5 | 82 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-100 | 64 | 70 | 80 | 22,5 | 82 | 48 | 48 | ∅20 | ∅4.2 |
Verpackung und Lieferung:
