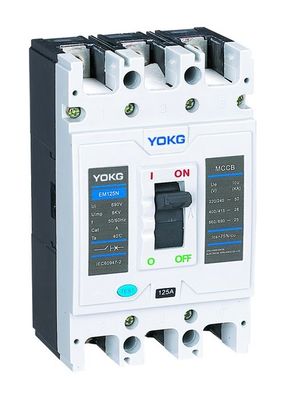

Einzelner Pole formte Fall-Leistungsschalter 3 Polen MCCB 125A 2P 4P
Anwendung:
Geformter Fallleistungsschalter ♦ EM wird Reihe mit mit bewerteter isolierender Spannung 500V angewendet, veranschlagte Arbeitsspannung 690V in Zustand Wechselstroms (50/60) Hz und für seltenen Austausch verwendet. Das MCCB schützt sich in der Überlastung, Kurzschluss und unter Spannungssituation, um Stromkreissystem- und -starkstromgerät vor Schaden zu schützen.
♦ das MCCB kann in B, N, S, h-Arten unterteilt werden entsprechend ihrem bewerteten begrenzten Kurzschlussausschaltvermögen.
♦ das MCCB ist für seinen kompakten Körper, hohes Ausschaltvermögen, kurzes Arccasting und überlegene aseismatic Funktion günstig.
♦ das MCCB hat Funktion der Isolierung mit seinem Kennzeichen“
„
♦ das Produkt stimmt mit Iec 60947-2, GB14048.2 überein
Normale installtion Zustände:
♦ Höhe über dem Meeresspiegel: ≤2000m
♦ umgebende mittlere Temperatur: ≤+40℃, ≥5℃
♦ kann es den Effekt der feuchten Luft und den Effekt des Salznebels, des Ölnebels und der Nebelbakterien aushalten.
♦ im Platz innerhalb des midium ohne Explosionsgefahr und ohne Korrosion des Metallkastens, Schaden von Isolierungsgasen
und leitfähiger Staub
♦ kein Schaden des Regens und des Schnees
♦ Verschmutzungsgrad: 3
Schaltungseigenschaft:
| Bewerteter Auslösestrom (a) | E-magnetischer Auslösestrom (a) | Anmerkungen | 1.05In (kaltes) UNO-Arbeiten Dauer (h) |
1.30In (heißes) UNO-Arbeiten Dauer (h) |
| 10≤In≤63 | 10In x (1±20%) | Verteilungsartig | ≥1 | ≤1 |
| 63≤In≤100 | 10In x (1±20%) | Verteilungsartig | ≥2 | ≤2 |
| 100≤In≤800 | 5In x (1±20%) 10In x (1±20%) |
Verteilungsartig | ≥2 | |
| 10≤In≤800 | 12In x (1±20%) | Motorschutzart | 1.0In (kaltes) UNO-Arbeiten Dauer (h) |
1.20In (heißes) UNO-Arbeiten Dauer (h) |
| ≥2 | ≤2 |
Spezifikationen:
| Polen | 1P, 2P, 3P, 4P | |
| Elektrische Spezifikation | ||
| Bewertetes Rahmenniveau gegenwärtiges Inm (A) | 125 | |
| Nennstrom (a) herein | 16,20,25,32,40,50,63,80,100,125 | |
| Bewertete Isolierspannung Ui (Wechselstrom V) Ui | 690 | |
| Bewertete Antriebwiderstandsspannung (V) Uimp | 6000 | |
| Bewertete Arbeitsspannung Ue (Wechselstrom V) | 400/415 | |
| Art des Brechens | B | N |
| Bewertetes begrenztes Kurzschlussausschaltvermögen Icu (Ka) | 20 | 25 |
| Bewertetes Arbeitskurzschlussausschaltvermögen Icu (Ka) | 15 | 19 |
| Isolierungsfunktion | ||
| Nutzungsdauer mechanischer Richtwert | 10000 | |
| (OC) elektrischer Richtwert | 2000 | |
| Verbindung und Installation | ||
| Schutzgrad Alle Seiten | IP40 | |
| Kabelschuh | IP20 | |
| Verdrahten der Versammlung | Front/hinteres | |
| Einsteckversammlung | □ | |
| Verdrahtung Versammlung des abgehobenen Betrages-heraus | - | |
| Schlagweite (Millimeter) | 0, ≤50 | |
| Maße (Millimeter) L | 150 | |
| W |
62/92 | 122 |
| (W x H x L) H | 72 | |
